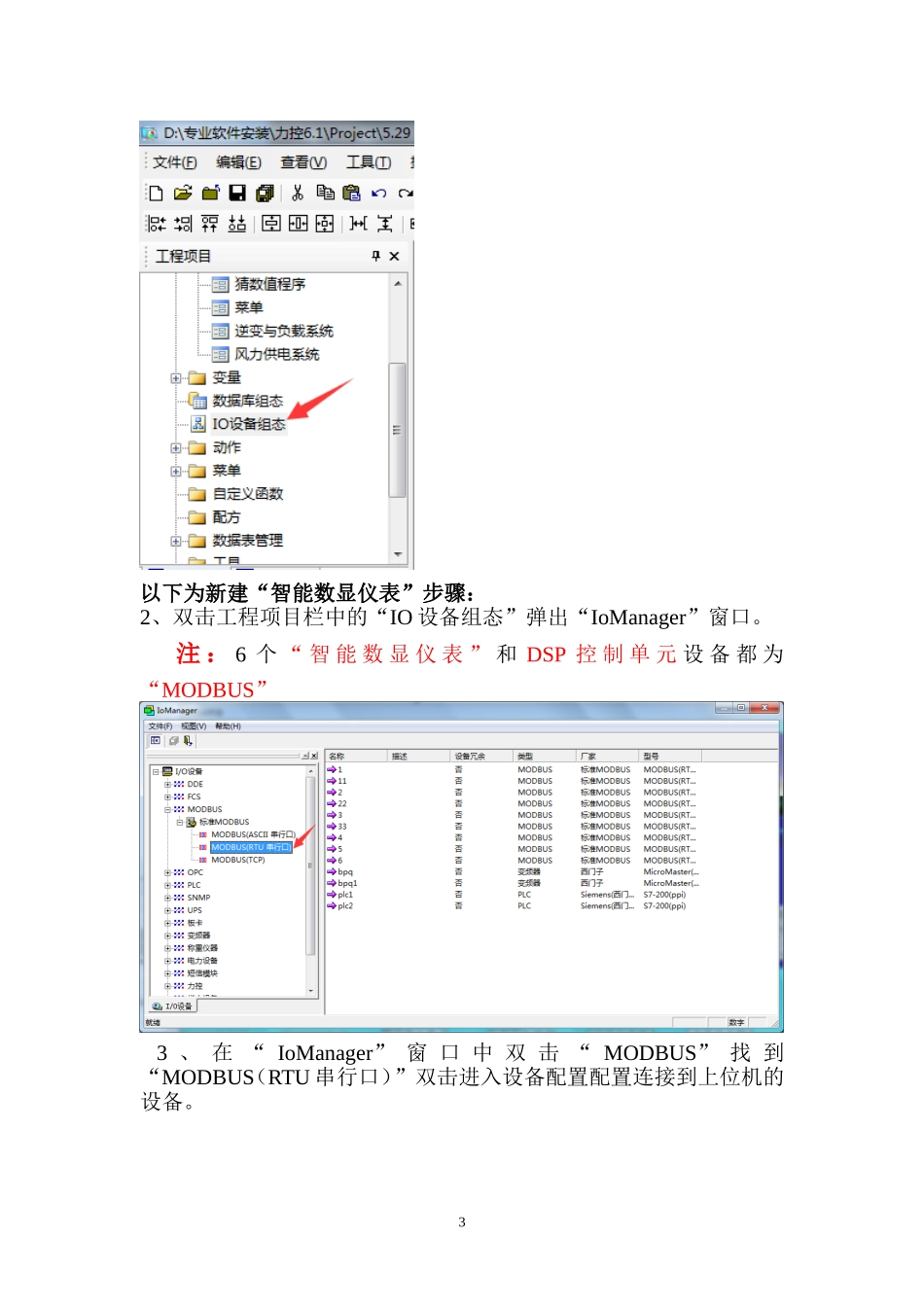

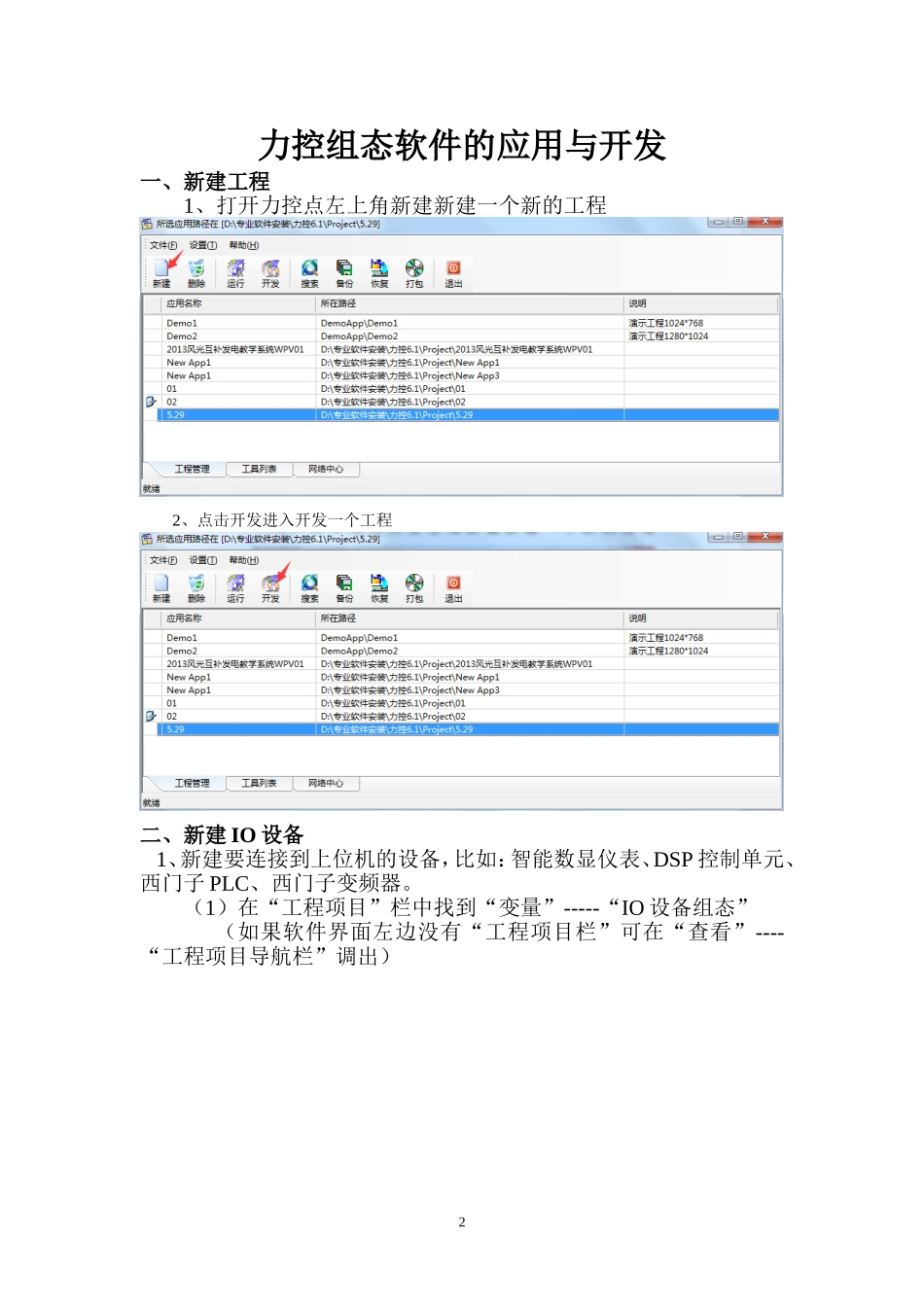

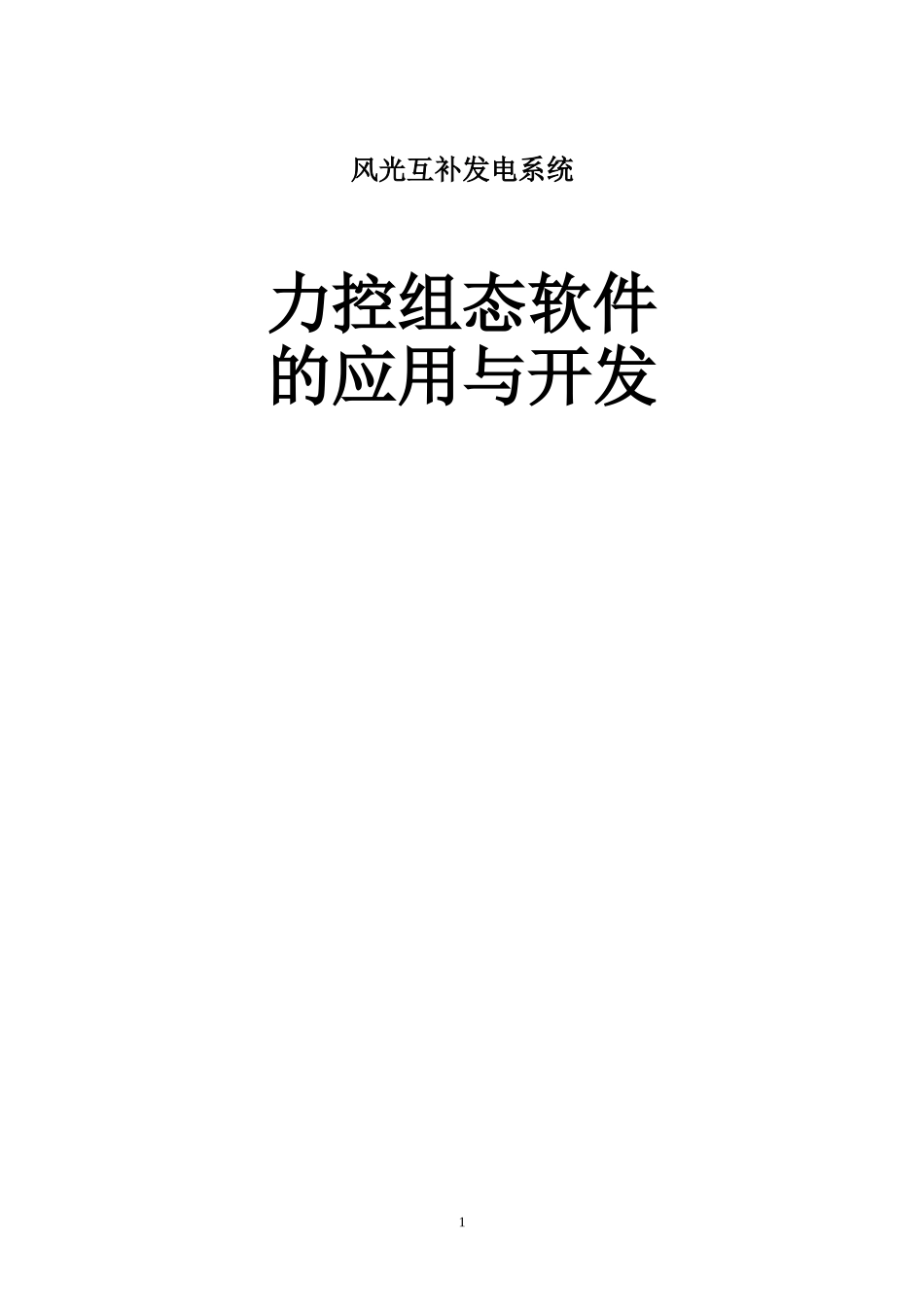

1风光互补发电系统力控组态软件的应用与开发2力控组态软件的应用与开发一、新建工程1、打开力控点左上角新建新建一个新的工程2、点击开发进入开发一个工程二、新建IO设备1、新建要连接到上位机的设备，比如：智能数显仪表、DSP控制单元、西门子PLC、西门子变频器。（1）在“工程项目”栏中找到“变量”-----“IO设备组态”（如果软件界面左边没有“工程项目栏”可在“查看”----“工程项目导航栏”调出）3以下为新建“智能数显仪表”步骤：2、双击工程项目栏中的“IO设备组态”弹出“IoManager”窗口。注：6个“智能数显仪表”和DSP控制单元设备都为“MODBUS”3、在“IoManager”窗口中双击“MODBUS”找到“MODBUS（RTU串行口）”双击进入设备配置配置连接到上位机的设备。4（1）配置“设备名称”和设备地址（设备名称自己定义（不可中文）设备地址与设备上的地址一致。智能数显仪表默认地址为从左到右1、2、3、4、5、6）注：设备地址可更改，如更改后上位机设备地址要与硬件设备地址一致（2）“下一步”进入设备连接到上位机的串口设置1、串口选中所设置设备连到上位机对应的com口（6个“智能数显仪表出厂默认接到上位机com3”）2、点击设置进入设置串口通信参数设置主要设置两个参数：波特率：9600奇偶校验：无校验6个“智能数显仪表”的串口通信参数都一致，波特率为9600奇偶校验为：无注意：左下角的“连续采集失败”的勾一定要去掉，这关系到能不能采集到数据5（3）设置通讯时设备的读取（4）完成以上设置后点击完成，完成一个设备的配置（6个“智能数显仪表”配置方法一致）以下为新建“DSP控制单元”步骤：1、跟前面配置仪表的一样在“IoManager”窗口中双击6“MODBUS”找到“MODBUS（RTU串行口）”双击进入设备配置。（1）配置“设备名称”和设备地址（设备名称自己定义（不可中文），设备地址与设备上的地址一致。“光伏、风力、逆变三个DSP控制单元”地址都为1”7设置步骤跟仪表一样1、设置参数不同的是通讯串口和串口通讯参数设置（通讯串口出厂默认为光伏com4、风力com5、逆变com6）通讯参数：波特率19200奇偶校验：无最后一步通讯时设备读取设置DSP控制单元跟仪表不一样的是DSP控制单元设置时：支持“16号命令”这个一定要打勾。8以下为新建“西门子PLC”步骤：1、在“IoManager”窗口中双击“MODBUS”找到“PLC”双击进入找到“SIEMENS(西门子)”中的S7--200（PPI）进行设备的配置。9（1）配置“设备名称”和设备地址（设备名称自己定义（不可中文），设备地址与设备上的地址一致。“光伏PLC与风力PLC地址都为2”10设置步骤跟仪表一样（2）设置参数不同的是通讯串口和串口通讯参数设置（通讯串口出厂默认为光伏com1、风力com2）通讯参数：波特率9600奇偶校验：偶校验（3）单击下一步——完成。以下为新建“西门子变频器”步骤：2、在“IoManager”窗口中双击“MODBUS”找到“变频器”双击进入找到“西门子”中的“MICROMASTER(USS协议)”进行设备11的配置。（1）配置“设备名称”和设备地址（设备名称自己定义（不可中文）设备地址与设备上的地址一致。“风力变频器地址出厂设置为3”注：设备地址可更改，如更改后上位机设备地址要与硬件设备地址一致12设置步骤跟仪表一样（2）设置参数不同的是通讯串口和串口通讯参数设置（通讯串口出厂默认和风力PLC并一起接到com2）通讯参数：波特率9600奇偶校验：偶校验三、新建数据库组态1、在“工程项目”栏中找到“变量”-----“数据库组态”进入数据库编辑13仪表和DSP控制单元数据库组态设置2、打开数据库组态在点名中双击空白点选“模拟I/O点”（1）点继续进入点的基本参数设置14（2）点数据连接把点关联到设备：点I/O设备选择你做的这个数据点所连接的设备----点添加弹出组态界面----（1）内存区如图视：03号功能码（2）偏置：6（3）数据格式：32位IEEE浮点数注：左边的参数注意必须要选PV否则运行不了，6个“智能数显仪表”偏置都为六只读取信息时选只可读，如果还要对设备写入数据的话，如：逆变DSP控制单元的“调制比”和“基本频率”选可读可写15（3）历史参数设置历史参数设置只针对需要报表采集是点设置注：左边同样...
