离心鼓风机操作说明书

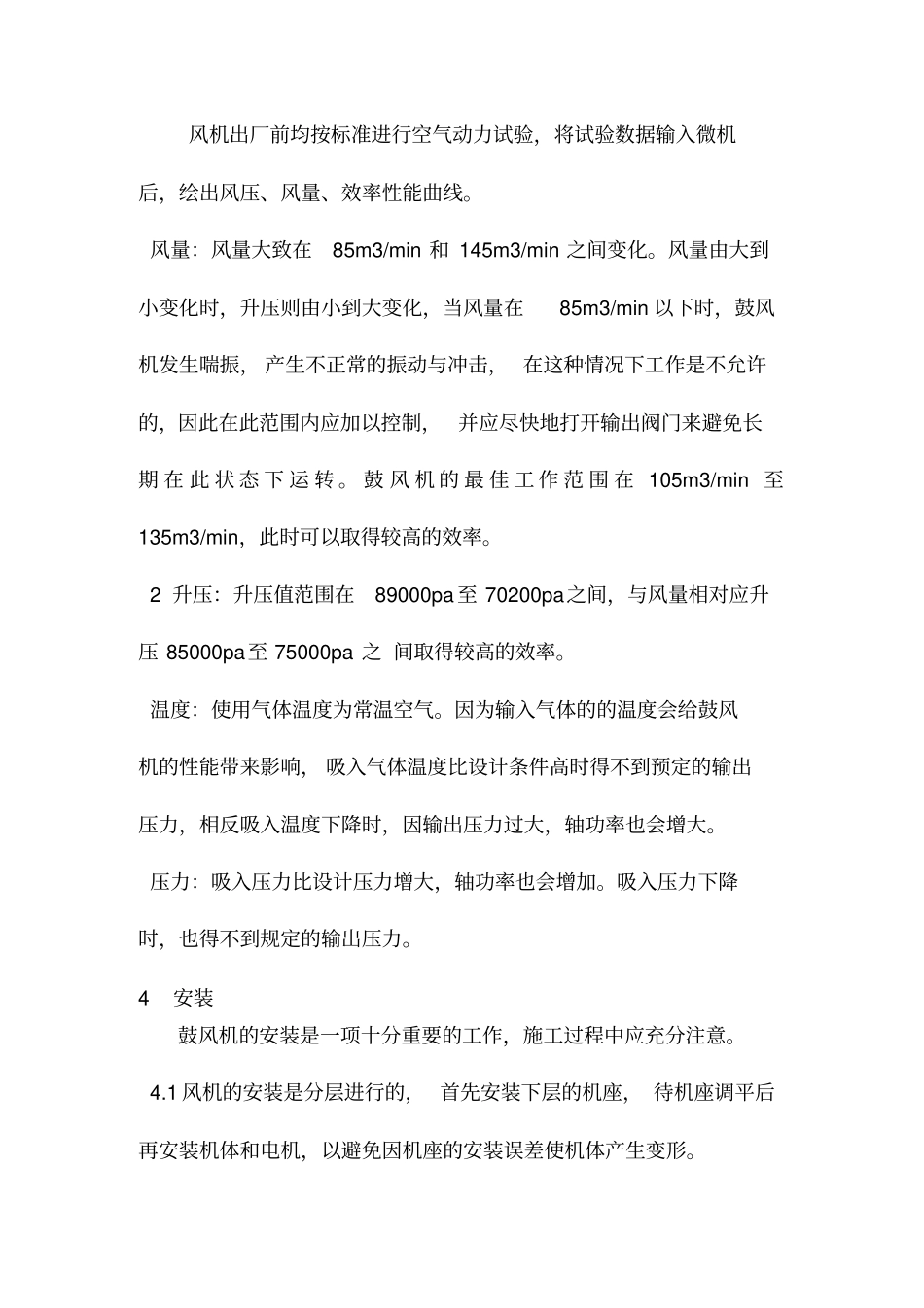

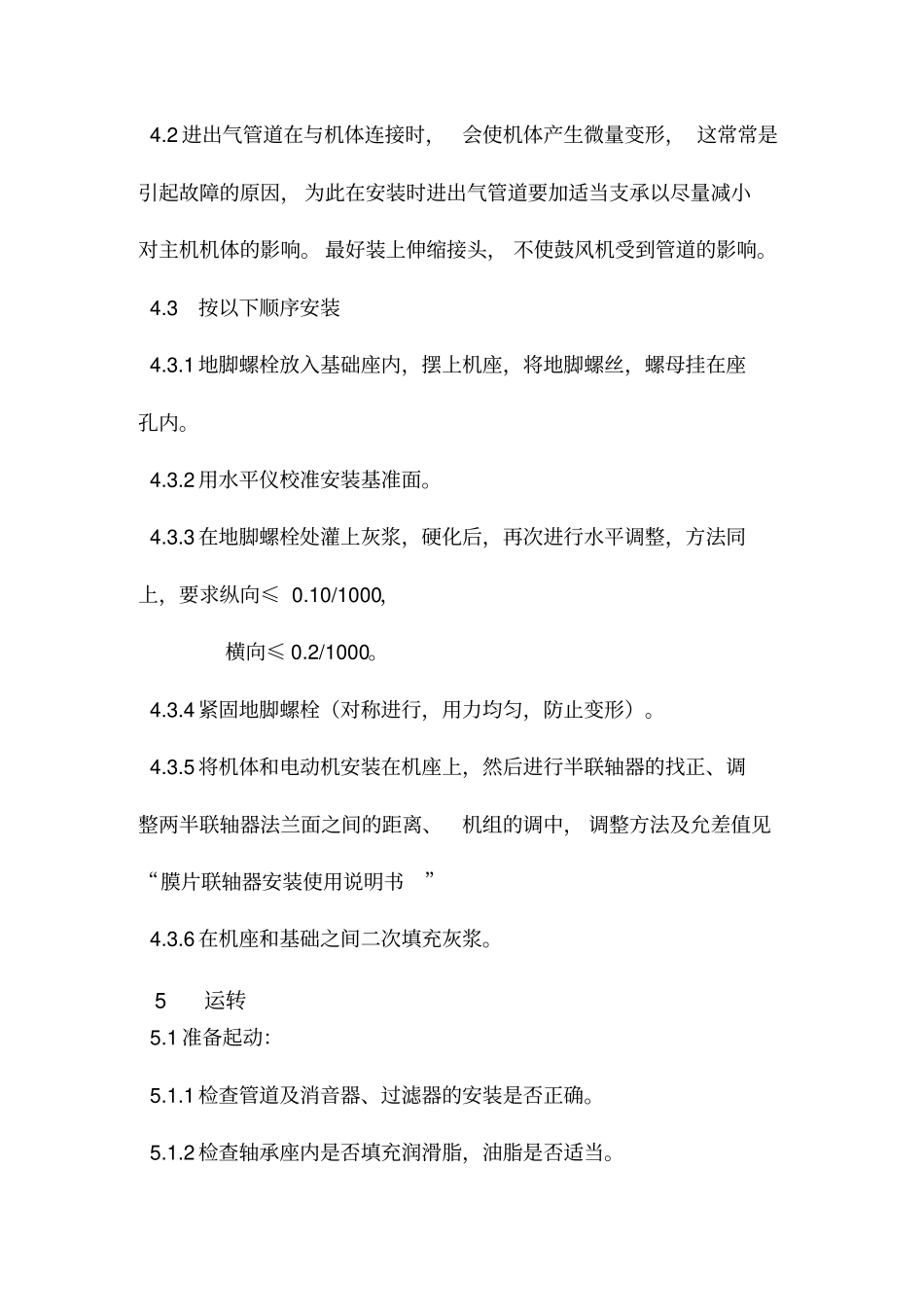

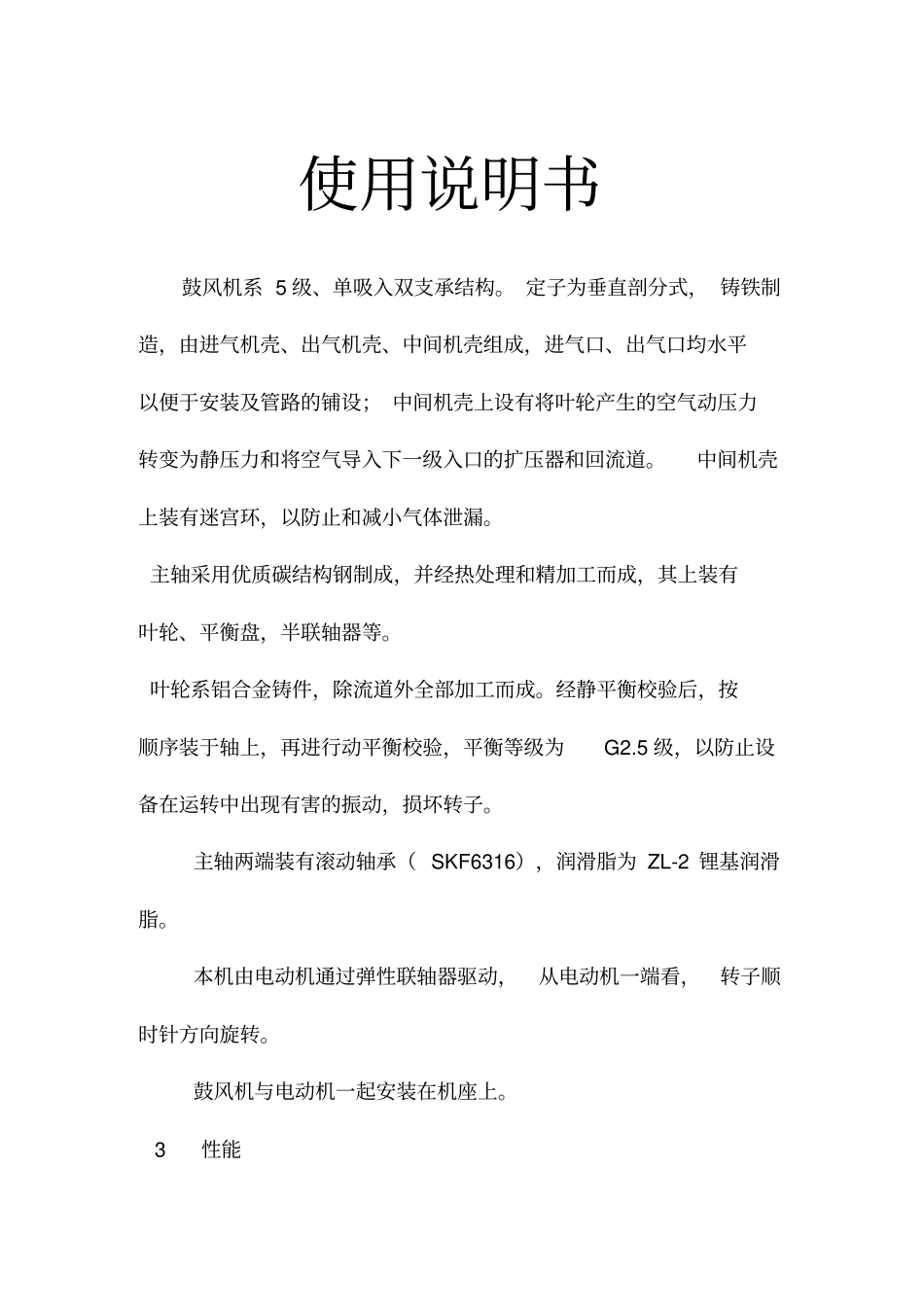

使用说明书鼓风机系 5 级、单吸入双支承结构。 定子为垂直剖分式， 铸铁制造，由进气机壳、出气机壳、中间机壳组成，进气口、出气口均水平以便于安装及管路的铺设； 中间机壳上设有将叶轮产生的空气动压力转变为静压力和将空气导入下一级入口的扩压器和回流道。中间机壳上装有迷宫环，以防止和减小气体泄漏。主轴采用优质碳结构钢制成，并经热处理和精加工而成，其上装有叶轮、平衡盘，半联轴器等。叶轮系铝合金铸件，除流道外全部加工而成。经静平衡校验后，按顺序装于轴上，再进行动平衡校验，平衡等级为G2.5 级，以防止设备在运转中出现有害的振动，损坏转子。主轴两端装有滚动轴承（ SKF6316），润滑脂为 ZL-2 锂基润滑脂。本机由电动机通过弹性联轴器驱动，从电动机一端看，转子顺时针方向旋转。鼓风机与电动机一起安装在机座上。3 性能风机出厂前均按标准进行空气动力试验，将试验数据输入微机后，绘出风压、风量、效率性能曲线。风量：风量大致在85m3/min 和 145m3/min 之间变化。风量由大到小变化时，升压则由小到大变化，当风量在85m3/min 以下时，鼓风机发生喘振， 产生不正常的振动与冲击， 在这种情况下工作是不允许的，因此在此范围内应加以控制，并应尽快地打开输出阀门来避免长期 在 此 状 态 下 运 转 。 鼓 风 机 的 最 佳 工 作 范 围 在 105m3/min 至135m3/min，此时可以取得较高的效率。2 升压：升压值范围在89000pa 至 70200pa之间，与风量相对应升压 85000pa至 75000pa 之 间取得较高的效率。温度：使用气体温度为常温空气。因为输入气体的的温度会给鼓风机的性能带来影响， 吸入气体温度比设计条件高时得不到预定的输出压力，相反吸入温度下降时，因输出压力过大，轴功率也会增大。压力：吸入压力比设计压力增大，轴功率也会增加。吸入压力下降时，也得不到规定的输出压力。4 安装鼓风机的安装是一项十分重要的工作，施工过程中应充分注意。4.1 风机的安装是分层进行的， 首先安装下层的机座， 待机座调平后再安装机体和电机，以避免因机座的安装误差使机体产生变形。4.2 进出气管道在与机体连接时，会使机体产生微量变形， 这常常是引起故障的原因， 为此在安装时进出气管道要加适当支承以尽量减小对主机机体的影响。 最好装上伸缩接头， 不使鼓风机受到管道的影响。4.3 按以下顺序安装4.3.1 地脚螺栓放入基础座内，摆上机座，将地脚螺丝，螺母挂在座孔内。4.3.2...
