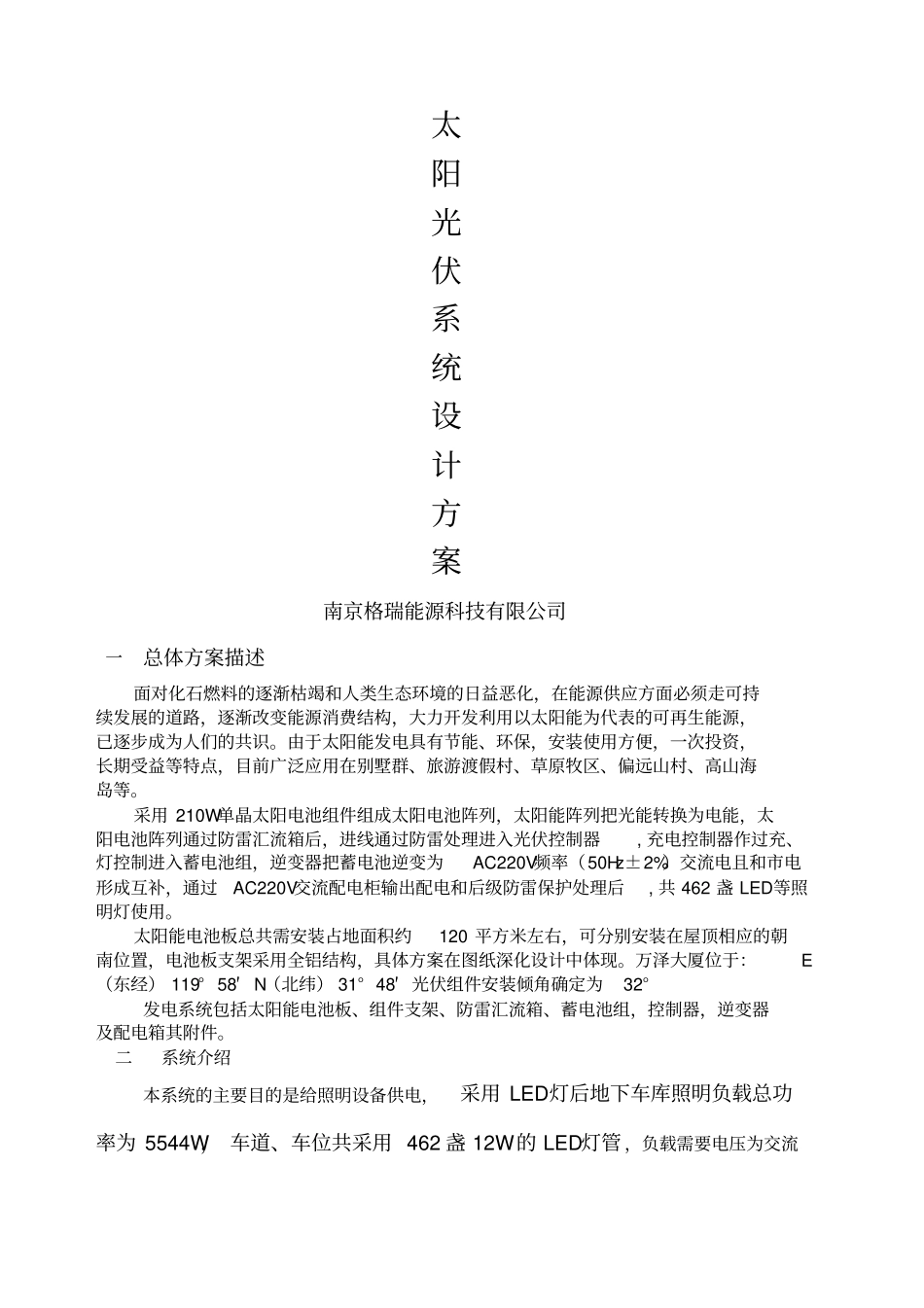

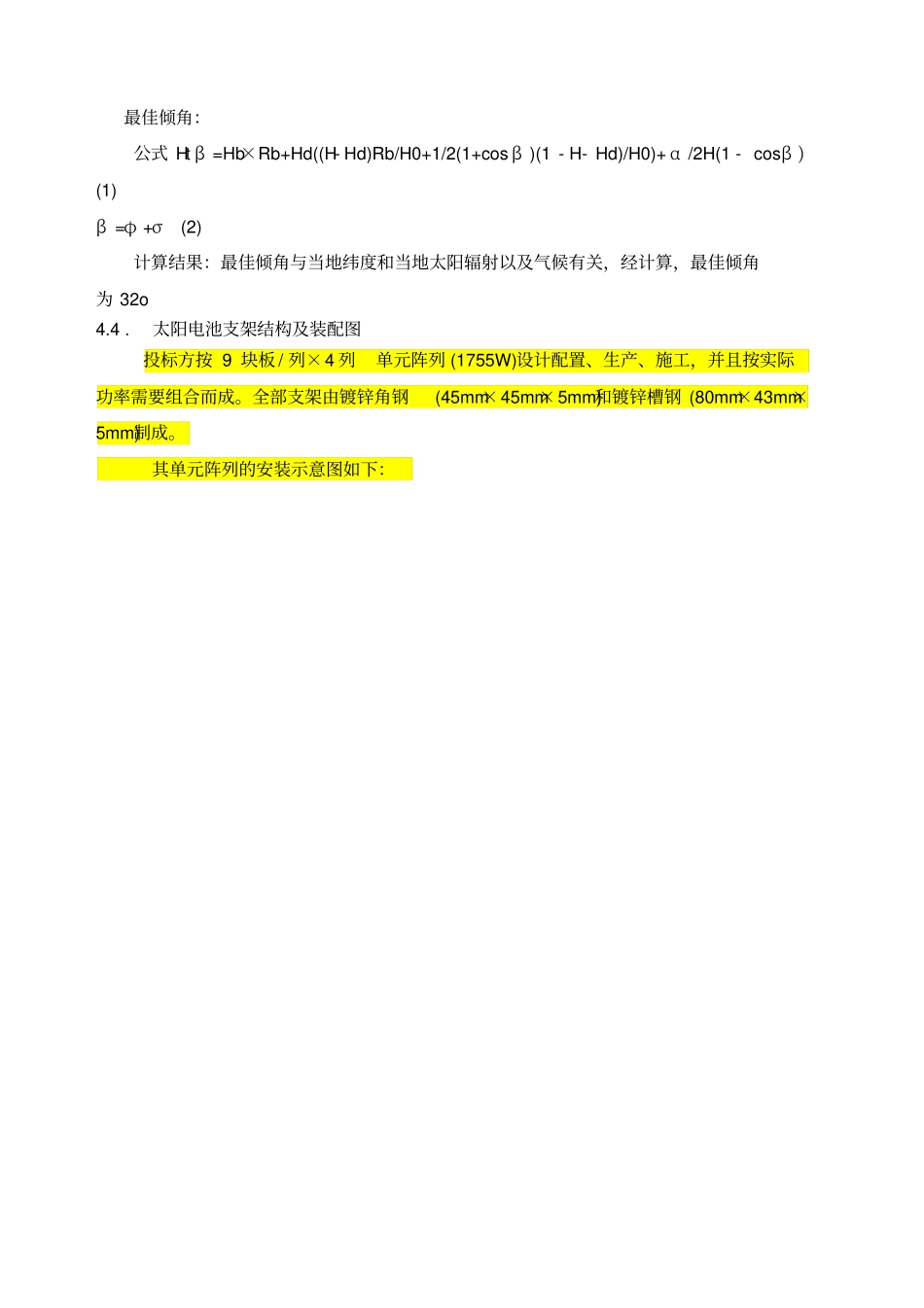

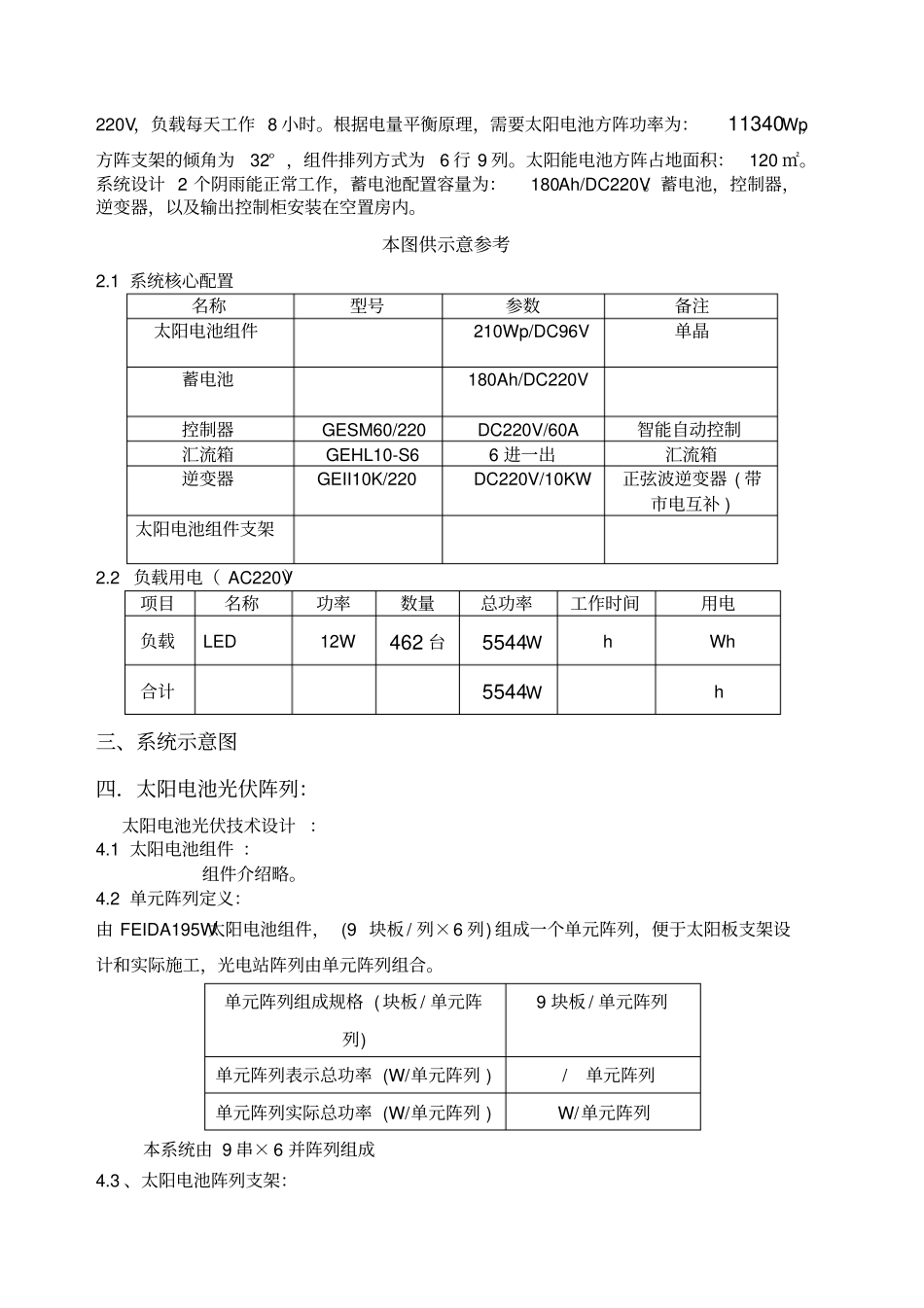

太阳光伏系统设计方案南京格瑞能源科技有限公司一总体方案描述面对化石燃料的逐渐枯竭和人类生态环境的日益恶化，在能源供应方面必须走可持续发展的道路，逐渐改变能源消费结构，大力开发利用以太阳能为代表的可再生能源，已逐步成为人们的共识。由于太阳能发电具有节能、环保，安装使用方便，一次投资，长期受益等特点，目前广泛应用在别墅群、旅游渡假村、草原牧区、偏远山村、高山海岛等。采用 210W单晶太阳电池组件组成太阳电池阵列，太阳能阵列把光能转换为电能，太阳电池阵列通过防雷汇流箱后，进线通过防雷处理进入光伏控制器, 充电控制器作过充、灯控制进入蓄电池组，逆变器把蓄电池逆变为AC220V频率（50Hz±2%）交流电且和市电形成互补，通过AC220V交流配电柜输出配电和后级防雷保护处理后, 共 462 盏 LED等照明灯使用。太阳能电池板总共需安装占地面积约120 平方米左右，可分别安装在屋顶相应的朝南位置，电池板支架采用全铝结构，具体方案在图纸深化设计中体现。万泽大厦位于：E（东经） 119° 58′ N（北纬） 31° 48′ 光伏组件安装倾角确定为32°发电系统包括太阳能电池板、组件支架、防雷汇流箱、蓄电池组，控制器，逆变器及配电箱其附件。二系统介绍本系统的主要目的是给照明设备供电，采用 LED灯后地下车库照明负载总功率为 5544W， 车道、车位共采用 462 盏 12W的 LED灯管 ，负载需要电压为交流220V，负载每天工作 8 小时。根据电量平衡原理，需要太阳电池方阵功率为：11340Wp，方阵支架的倾角为32° ，组件排列方式为6 行 9 列。太阳能电池方阵占地面积：120 ㎡。系统设计 2 个阴雨能正常工作，蓄电池配置容量为：180Ah/DC220V。蓄电池，控制器，逆变器，以及输出控制柜安装在空置房内。本图供示意参考2.1 系统核心配置名称型号参数备注太阳电池组件210Wp/DC96V 单晶蓄电池180Ah/DC220V 控制器GESM60/220 DC220V/60A 智能自动控制汇流箱GEHL10-S6 6 进一出汇流箱逆变器GEII10K/220 DC220V/10KW 正弦波逆变器 ( 带市电互补 ) 太阳电池组件支架2.2 负载用电（ AC220V）项目名称功率数量总功率工作时间用电负载LED 12W 462 台5544W h Wh 合计5544W h 三、系统示意图四．太阳电池光伏阵列：太阳电池光伏技术设计 ：4.1 太阳电池组件 ：组件介绍略。4.2 单元阵列定义：由 FEIDA195W太阳电池组件， (9 块板 / 列×6 列) 组成一个单元阵列，便于太阳板支架设计和实际...
