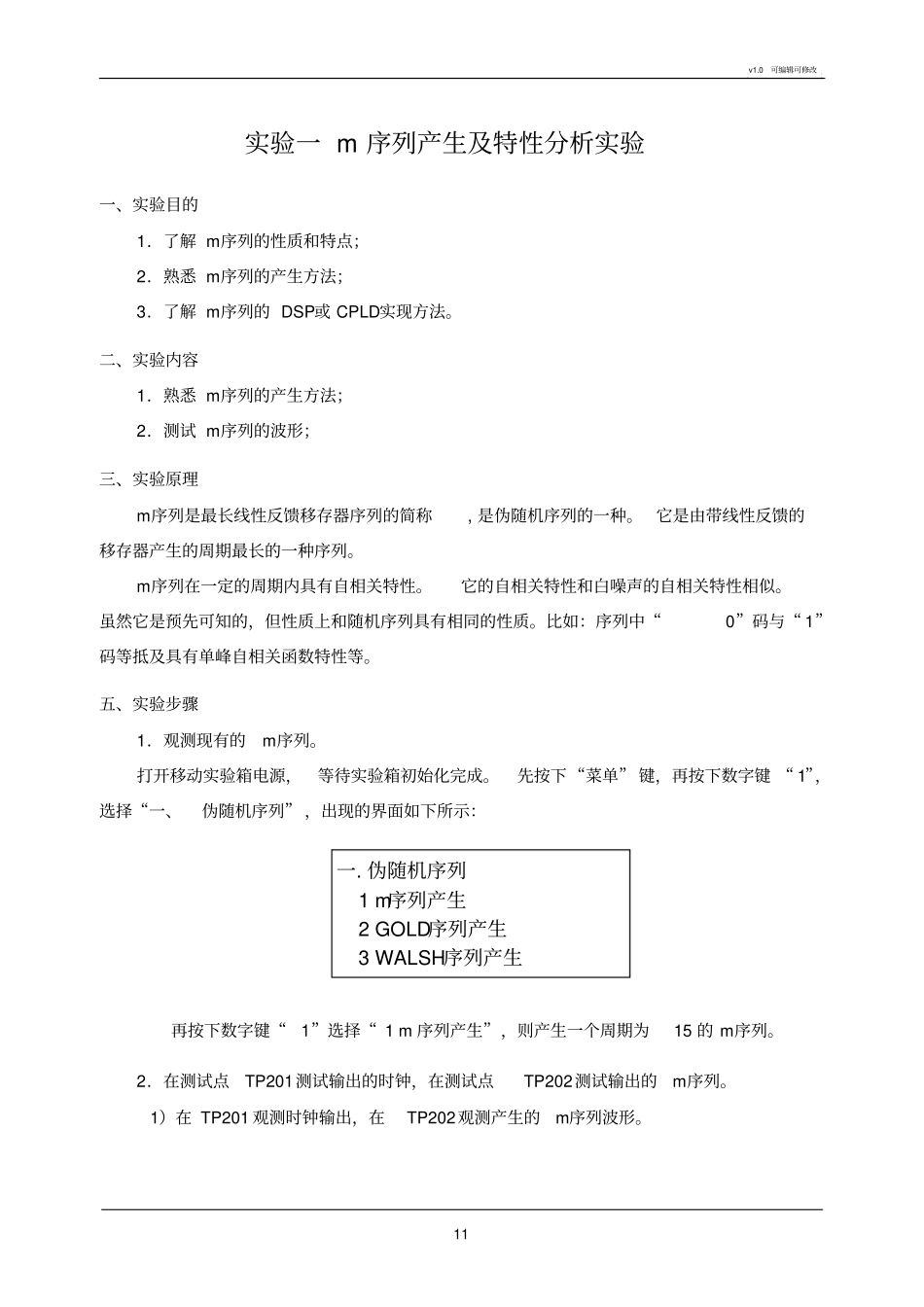

0 可编辑可修改11 实验一 m 序列产生及特性分析实验一、实验目的1．了解 m序列的性质和特点；2．熟悉 m序列的产生方法；3．了解 m序列的 DSP或 CPLD实现方法
二、实验内容1．熟悉 m序列的产生方法；2．测试 m序列的波形；三、实验原理m序列是最长线性反馈移存器序列的简称, 是伪随机序列的一种
它是由带线性反馈的移存器产生的周期最长的一种序列
m序列在一定的周期内具有自相关特性
它的自相关特性和白噪声的自相关特性相似
虽然它是预先可知的，但性质上和随机序列具有相同的性质
比如：序列中“0”码与“ 1”码等抵及具有单峰自相关函数特性等
五、实验步骤1．观测现有的m序列
打开移动实验箱电源，等待实验箱初始化完成
先按下“菜单” 键，再按下数字键 “ 1”，选择“一、伪随机序列” ，出现的界面如下所示：一
伪随机序列 1 m序列产生 2 GOLD序列产生 3 WALSH序列产生再按下数字键“1”选择“ 1 m 序列产生”，则产生一个周期为15 的 m序列
2．在测试点TP201测试输出的时钟，在测试点TP202测试输出的m序列
1）在 TP201 观测时钟输出，在TP202观测产生的m序列波形
0 可编辑可修改22 图 1-1 数据波形图v1

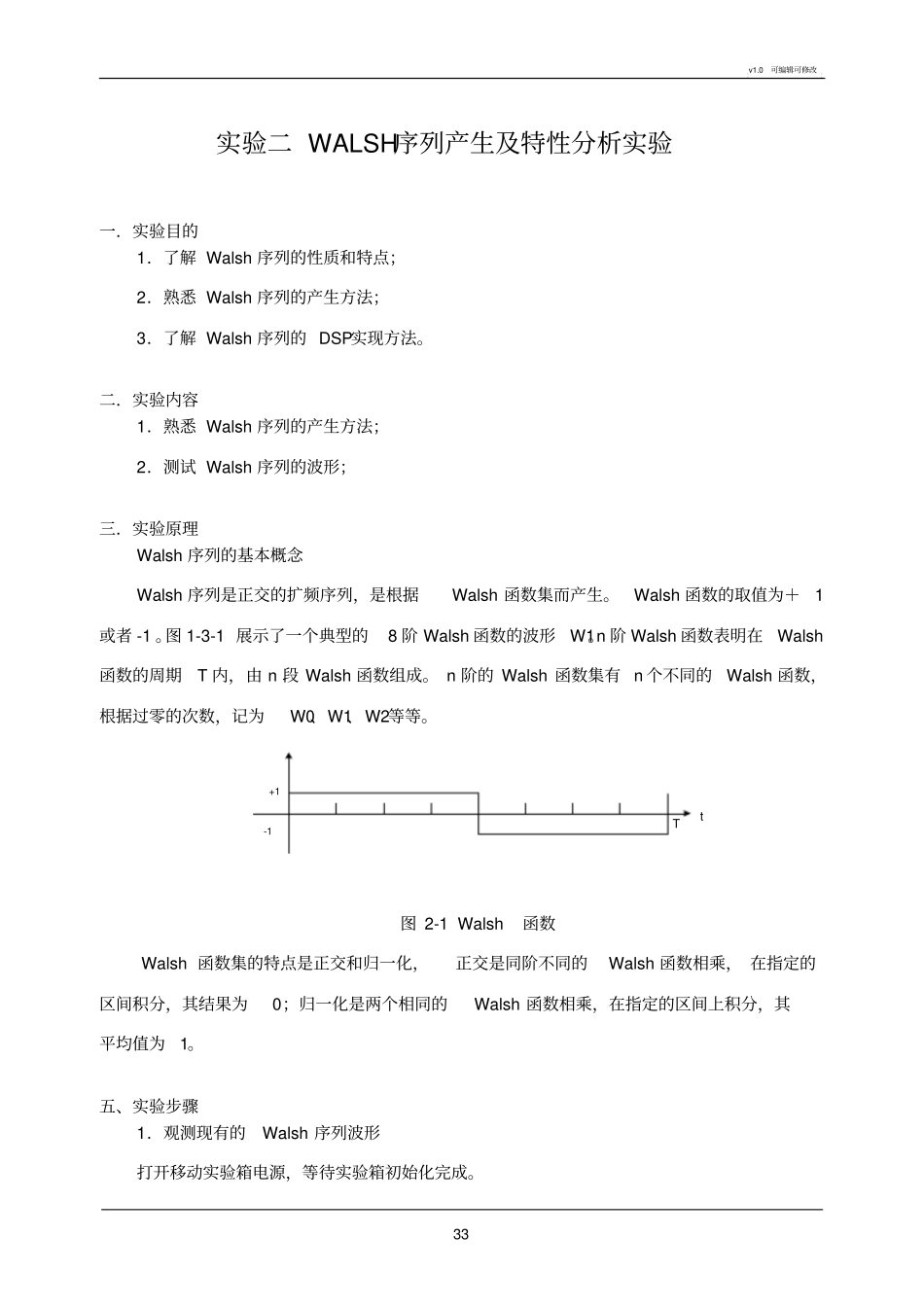

0 可编辑可修改33 实验二 WALSH序列产生及特性分析实验一．实验目的1．了解 Walsh 序列的性质和特点；2．熟悉 Walsh 序列的产生方法；3．了解 Walsh 序列的 DSP实现方法
二．实验内容1．熟悉 Walsh 序列的产生方法；2．测试 Walsh 序列的波形；三．实验原理Walsh 序列的基本概念Walsh 序列是正交的扩频序列，是根据Walsh 函数集而产生
Walsh 函数的取值为＋1或者 -1
图 1-3-1 展示了一个典型的8 阶 Walsh 函数的波形W1
n 阶 Walsh
