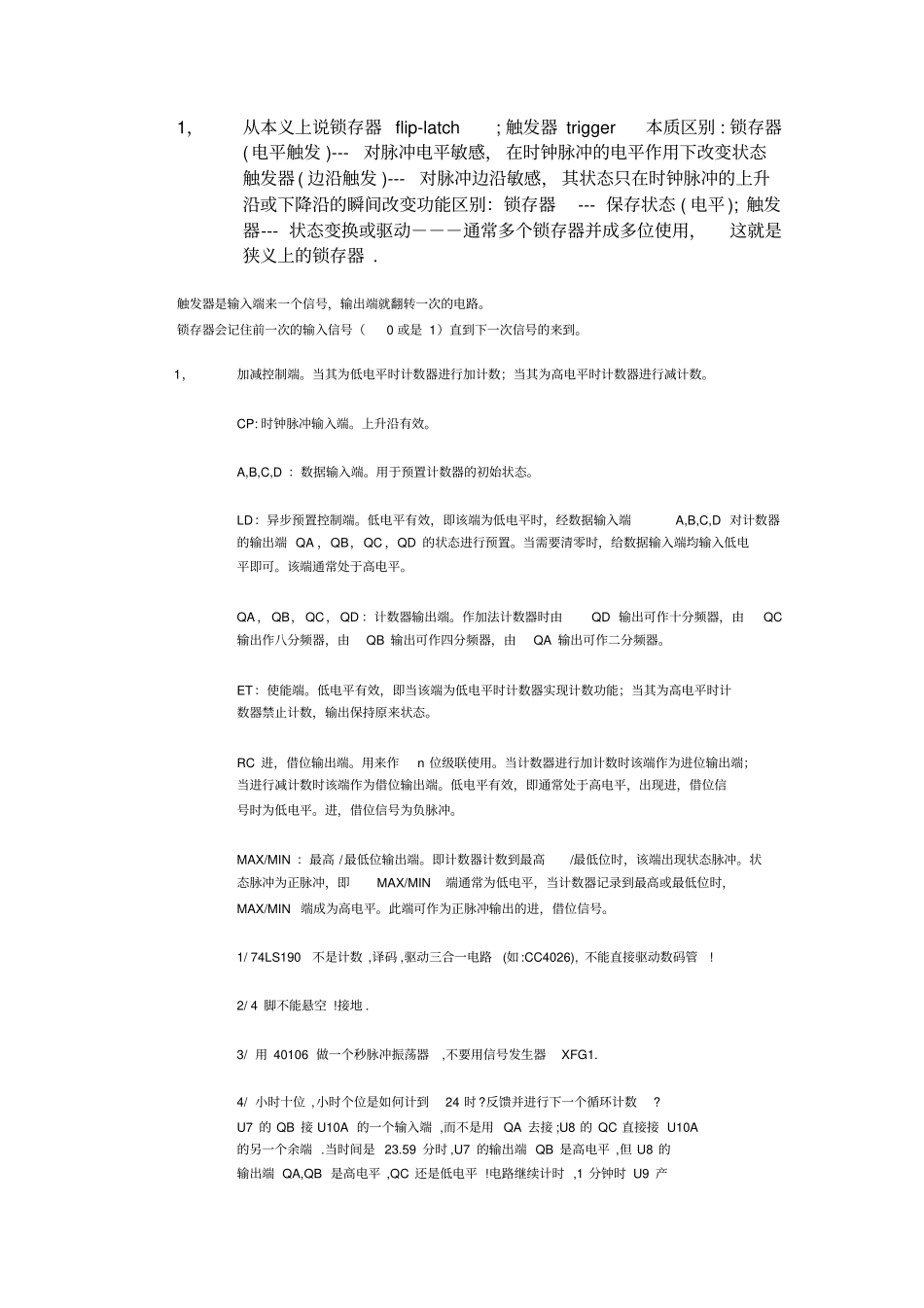

稳压二极管接了正向的电压_第1页
1/8

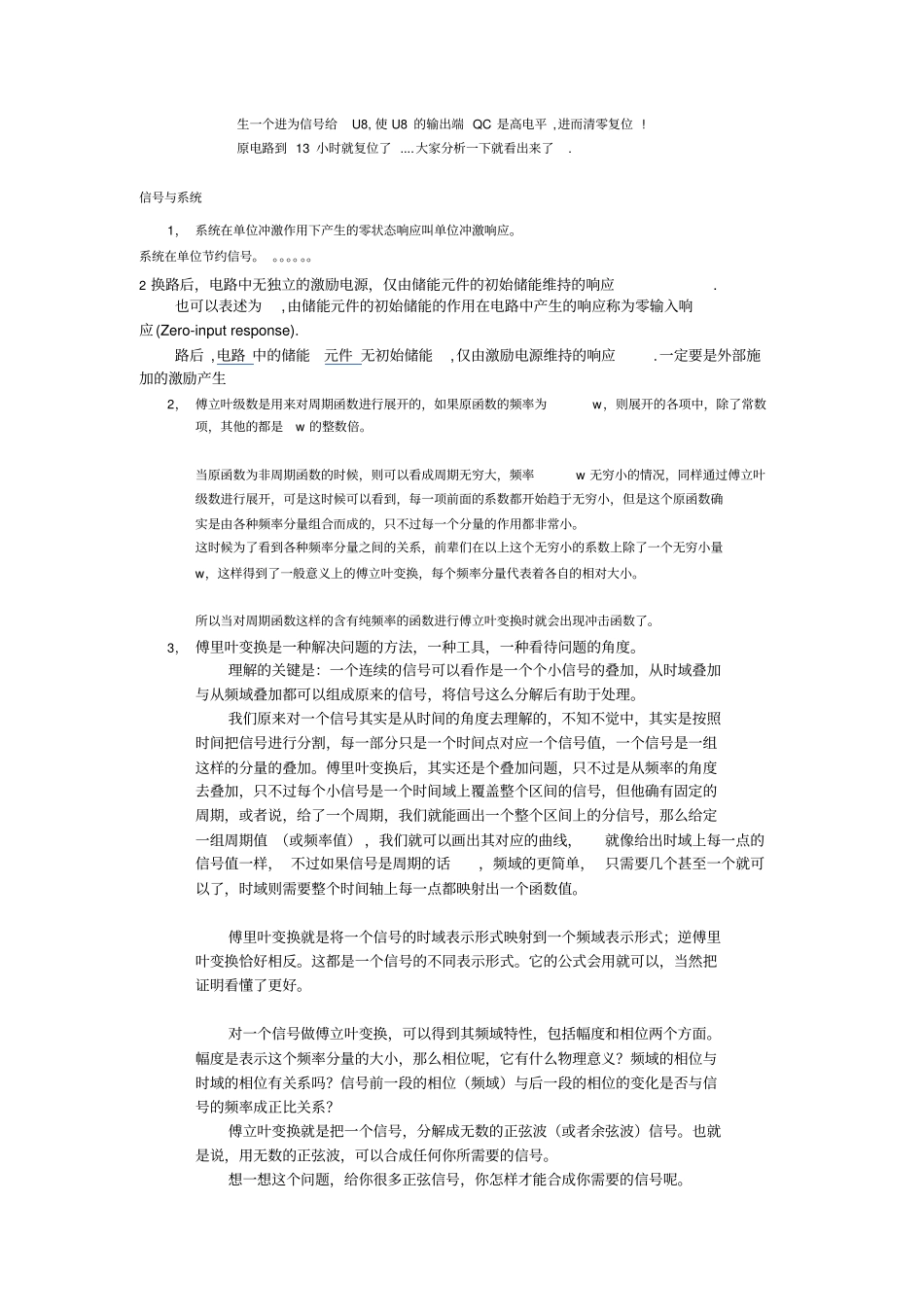

稳压二极管接了正向的电压_第2页
2/8

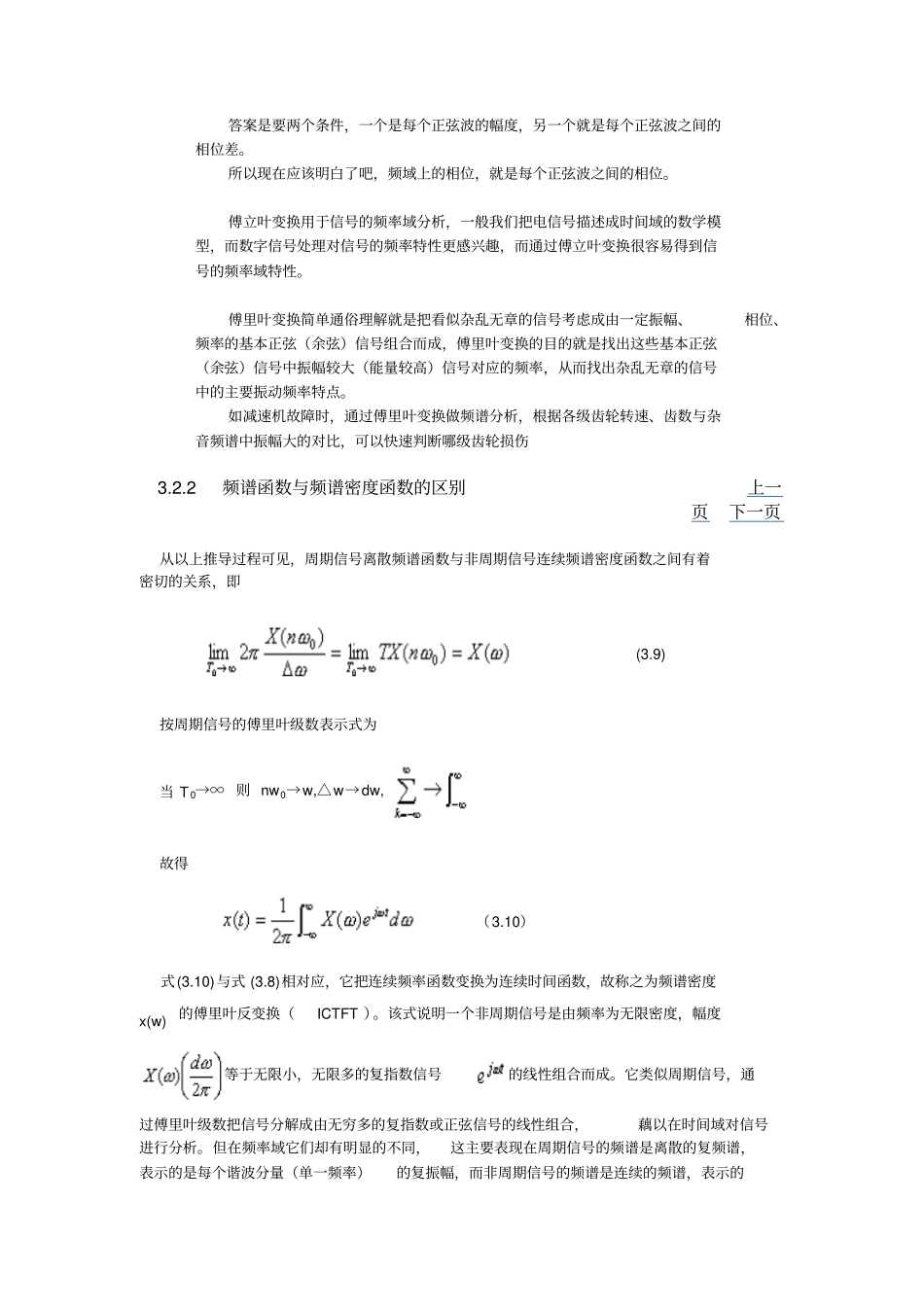

稳压二极管接了正向的电压_第3页
3/8
1,从本义上说锁存器 flip-latch ; 触发器 trigger 本质区别 : 锁存器( 电平触发 )---对脉冲电平敏感, 在时钟脉冲的电平作用下改变状态触发器 ( 边沿触发 )---对脉冲边沿敏感, 其状态只在时钟脉冲的上升沿或下降沿的瞬间改变功能区别:锁存器--- 保存状态 ( 电平 ); 触发器--- 状态变换或驱动---通常多个锁存器并成多位使用,这就是狭义上的锁存器 .触发器是输入端来一个信号,输出端就翻转一次的电路。锁存器会记住前一次的输入信号(0 或是 1)直到下一次信号的来到。1,加减控制端。当其为低电平时计数器进行加计数;当其为高电平时计数器进行减计数。CP: 时钟脉冲输入端。上升沿有效。A,B,C,D :数据输入端。用于预置计数器的初始状态。LD:异步预置控制端。低电平有效,即该端为低电平时,经数据输入端A,B,C,D 对计数器的输出端 QA ,QB,QC ,QD 的状态进行预置。当需要清零时,给数据输入端均输入低电平即可。该端通常处于高电平。QA , QB, QC, QD :计数器输出端。作加法计数器时由QD 输出可作十分频器,由QC输出作八分频器,由QB 输出可作四分频器,由QA 输出可作二分频器。ET:使能端。低电平有效,即当该端为低电平时计数器实现计数功能;当其为高电平时计数器禁止计数,输出保持原来状态。RC 进,借位输出端。用来作n 位级联使用。当计数器进行加计数时该端作为进位输出端;当进行减计数时该端作为借位输出端。低电平有效,即通常处于高电平,出现进,借位信号时为低电平。进,借位信号为负脉冲。MAX/MIN :最高 /最低位输出端。即计数器计数到最高/最低位时,该端出现状态脉冲。状态脉冲为正脉冲,即MAX/MIN端通常为低电平,当计数器记录到最高或最低位时,MAX/MIN 端成为高电平。此端可作为正脉冲输出的进,借位信号。1/ 74LS190不是计数 ,译码 ,驱动三合一电路(如 :CC4026), 不能直接驱动数码管! 2/ 4 脚不能悬空 !接地 . 3/ 用 40106 做一个秒脉冲振荡器,不要用信号发生器XFG1. 4/ 小时十位 ,小时个位是如何计到24 时 ?反馈并进行下一个循环计数? U7 的 QB 接 U10A 的一个输入端 ,而不是用 QA 去接 ;U8 的 QC 直接接 U10A 的另一个余端 .当时间是 23.59 分时 ,U7 的输出端 QB 是高电平 ,但 U8 的输出端 QA,QB 是高电平 ,QC 还是低电平 !电路继续计时 ,1 分钟时 U9 产生一个进为信号给U8, 使 U8 的输出端 QC 是高电...
