空压机变频恒压供气控制系统设计方案

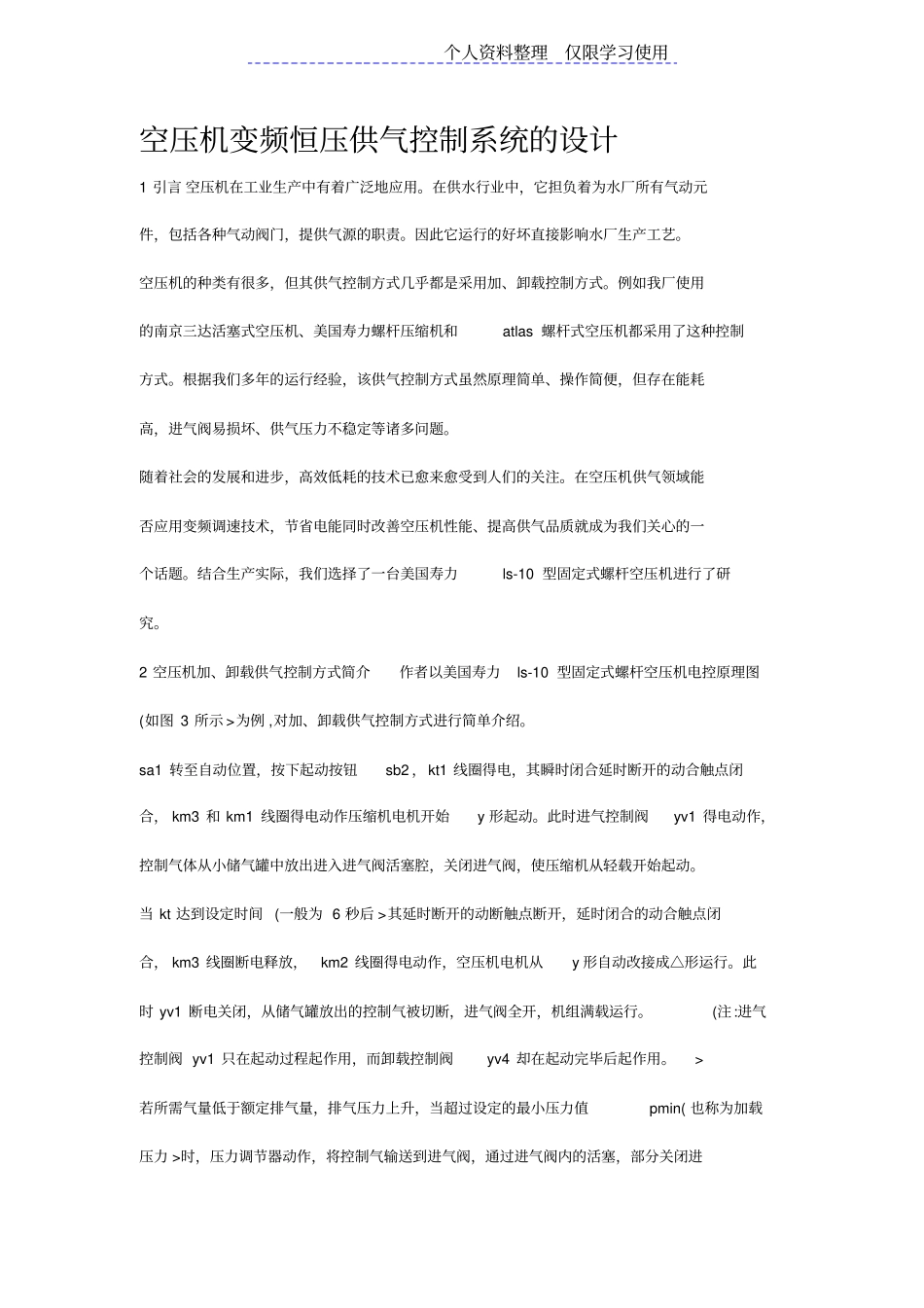

空压机变频恒压供气控制系统设计方案_第1页
1/9

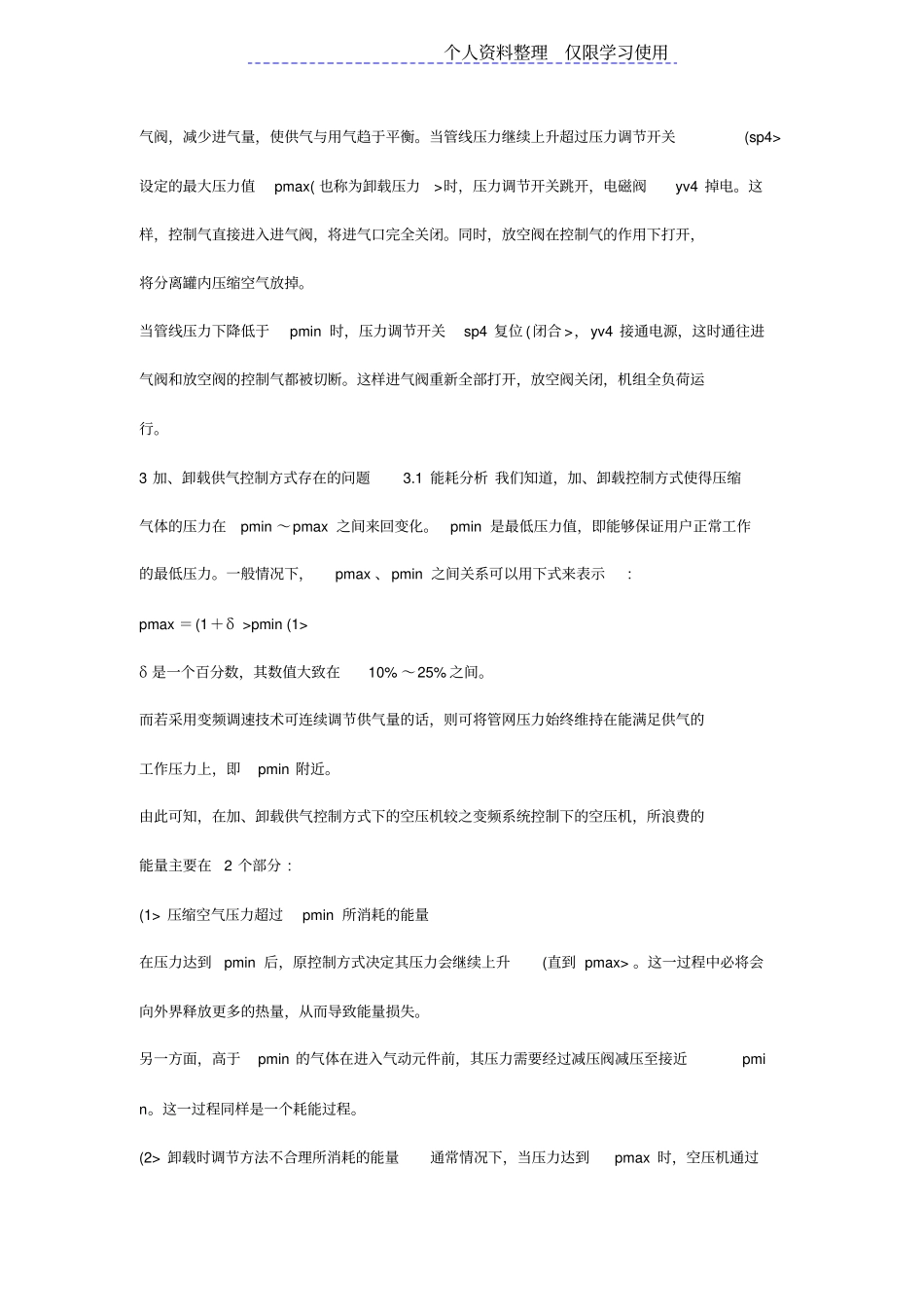

空压机变频恒压供气控制系统设计方案_第2页
2/9

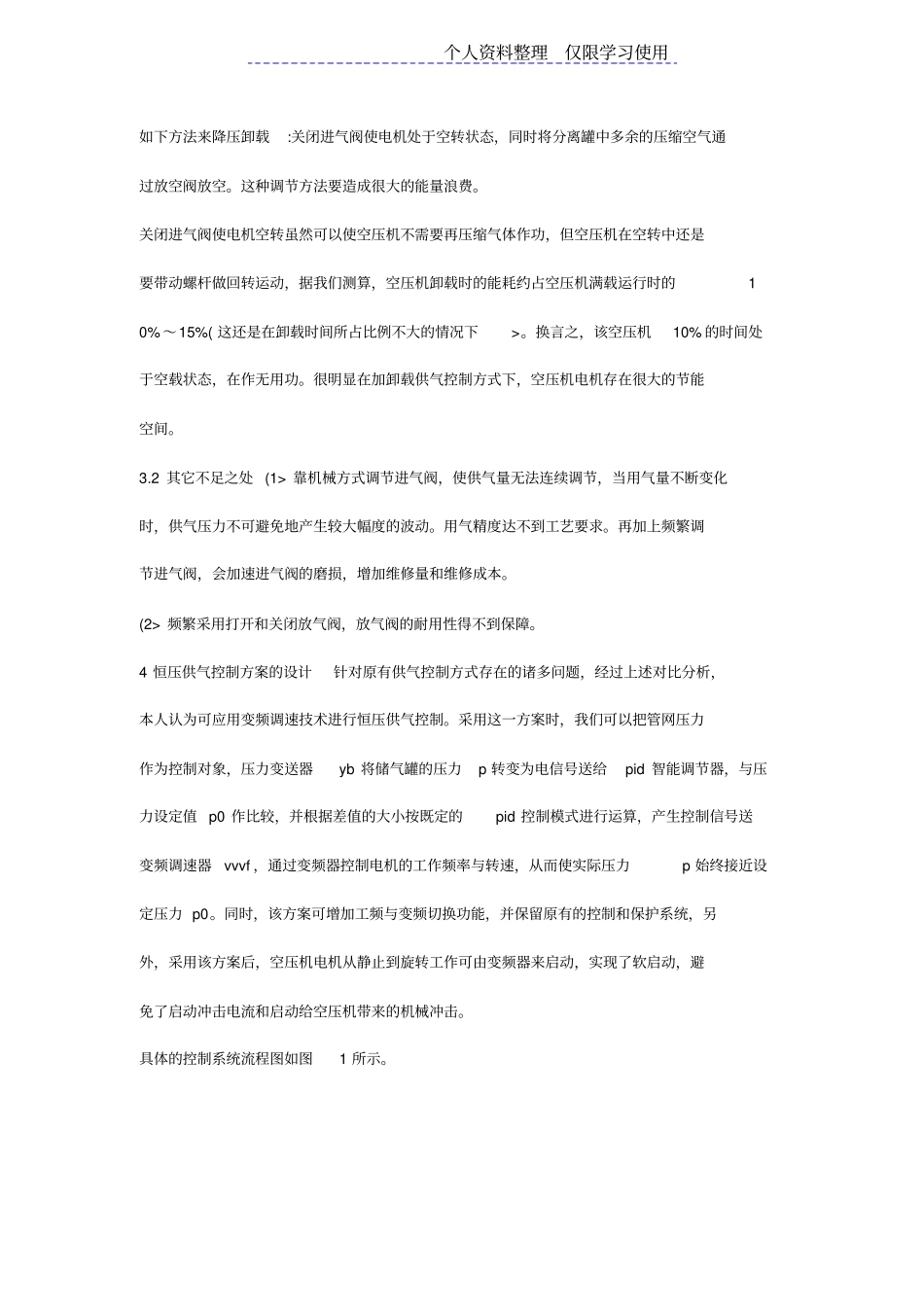

空压机变频恒压供气控制系统设计方案_第3页
3/9
个人资料整理仅限学习使用空压机变频恒压供气控制系统的设计1 引言 空压机在工业生产中有着广泛地应用。在供水行业中,它担负着为水厂所有气动元件,包括各种气动阀门,提供气源的职责。因此它运行的好坏直接影响水厂生产工艺。空压机的种类有很多,但其供气控制方式几乎都是采用加、卸载控制方式。例如我厂使用的南京三达活塞式空压机、美国寿力螺杆压缩机和atlas 螺杆式空压机都采用了这种控制方式。根据我们多年的运行经验,该供气控制方式虽然原理简单、操作简便,但存在能耗高,进气阀易损坏、供气压力不稳定等诸多问题。随着社会的发展和进步,高效低耗的技术已愈来愈受到人们的关注。在空压机供气领域能否应用变频调速技术,节省电能同时改善空压机性能、提高供气品质就成为我们关心的一个话题。结合生产实际,我们选择了一台美国寿力ls-10 型固定式螺杆空压机进行了研究。2 空压机加、卸载供气控制方式简介作者以美国寿力ls-10 型固定式螺杆空压机电控原理图(如图 3 所示 >为例 ,对加、卸载供气控制方式进行简单介绍。sa1 转至自动位置,按下起动按钮sb2 ,kt1 线圈得电,其瞬时闭合延时断开的动合触点闭合, km3 和 km1 线圈得电动作压缩机电机开始y 形起动。此时进气控制阀yv1 得电动作,控制气体从小储气罐中放出进入进气阀活塞腔,关闭进气阀,使压缩机从轻载开始起动。当 kt 达到设定时间 (一般为 6 秒后 >其延时断开的动断触点断开,延时闭合的动合触点闭合, km3 线圈断电释放,km2 线圈得电动作,空压机电机从y 形自动改接成△形运行。此时 yv1 断电关闭,从储气罐放出的控制气被切断,进气阀全开,机组满载运行。(注:进气控制阀 yv1 只在起动过程起作用,而卸载控制阀yv4 却在起动完毕后起作用。> 若所需气量低于额定排气量,排气压力上升,当超过设定的最小压力值pmin( 也称为加载压力 >时,压力调节器动作,将控制气输送到进气阀,通过进气阀内的活塞,部分关闭进个人资料整理仅限学习使用气阀,减少进气量,使供气与用气趋于平衡。当管线压力继续上升超过压力调节开关(sp4>设定的最大压力值pmax( 也称为卸载压力>时,压力调节开关跳开,电磁阀yv4 掉电。这样,控制气直接进入进气阀,将进气口完全关闭。同时,放空阀在控制气的作用下打开,将分离罐内压缩空气放掉。当管线压力下降低于pmin 时,压力调节开关sp4 复位 (闭合 >,yv4 接通电源,这时通往进气阀和放空阀的控制气都被...
