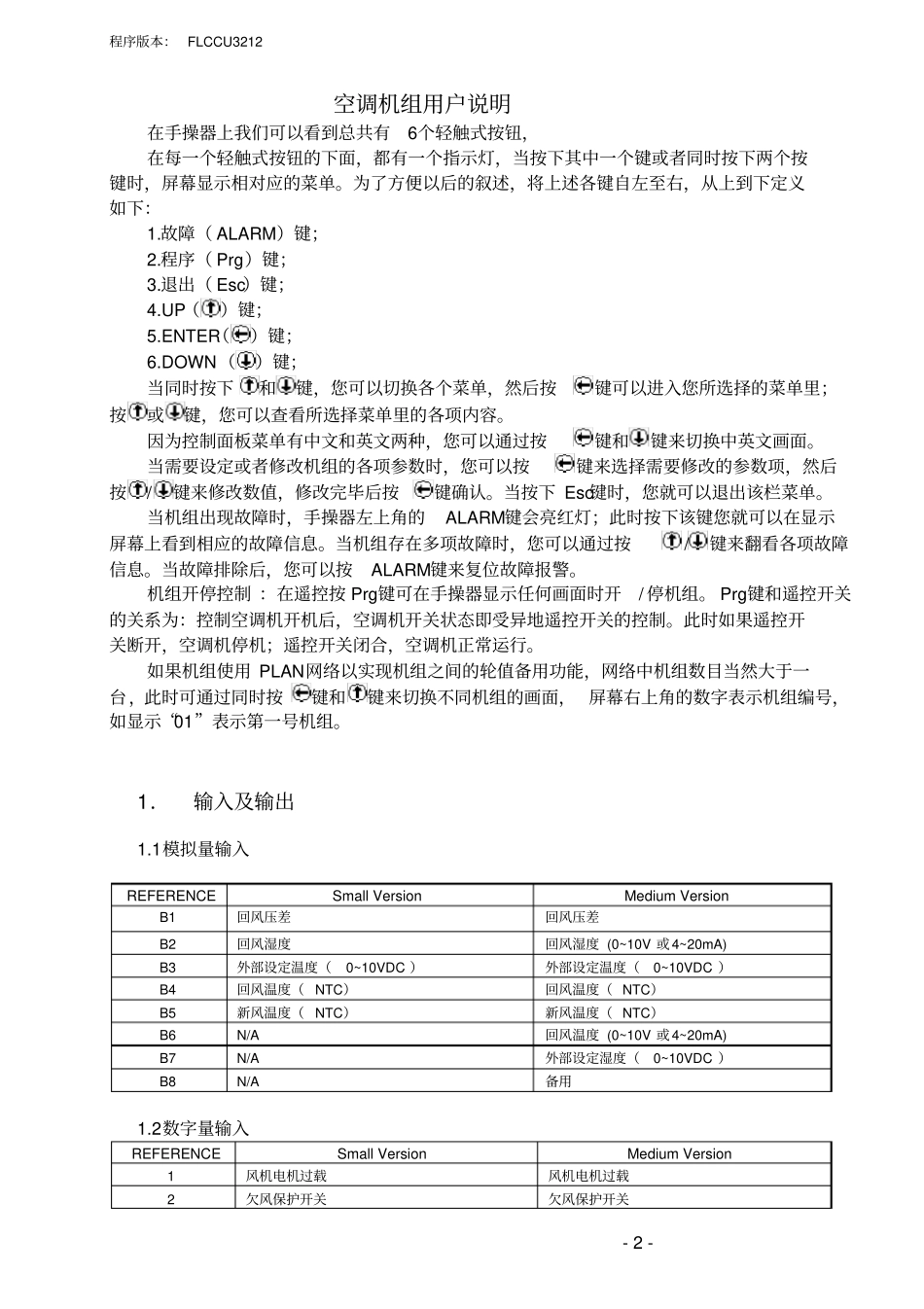

. Word 文档空调机组操作使用说明书（程序版本号：FLCCU3212_V1.5）广东申菱空调设备有限公司程序版本： FLCCU3212 - 1 - 程序版本： FLCCU3212 - 2 - 空调机组用户说明在手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ ALARM）键；2.程序（ Prg）键；3.退出（ Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下和键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按或键，您可以查看所选择菜单里的各项内容。因为控制面板菜单有中文和英文两种，您可以通过按键和键来切换中英文画面。当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。当按下 Esc键时，您就可以退出该栏菜单。当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。当故障排除后，您可以按ALARM键来复位故障报警。机组开停控制 ：在遥控按 Prg键可在手操器显示任何画面时开/ 停机组。 Prg键和遥控开关的关系为：控制空调机开机后，空调机开关状态即受异地遥控开关的控制。此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运行。如果机组使用 PLAN网络以实现机组之间的轮值备用功能，网络中机组数目当然大于一台，此时可通过同时按键和键来切换不同机组的画面， 屏幕右上角的数字表示机组编号，如显示“01”表示第一号机组。1．输入及输出1.1模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度 (0~10V 或4~20mA) B3 外部设定温度（0~10VDC ）外部设定温度（0~10VDC ）B4 回风温度（ NTC）回风温度（ NTC）B5 新风温度（ NTC）新风温度（ NTC）B6 N/A 回风温度 (0~10V 或4~20mA) B7 N/A 外部设定湿度（0~10VDC ）B8 N/A 备用1.2数字量输入REFERENCE Small Version Medium Version 1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关程序版本： FLCCU3212 - 3 - 3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保...
