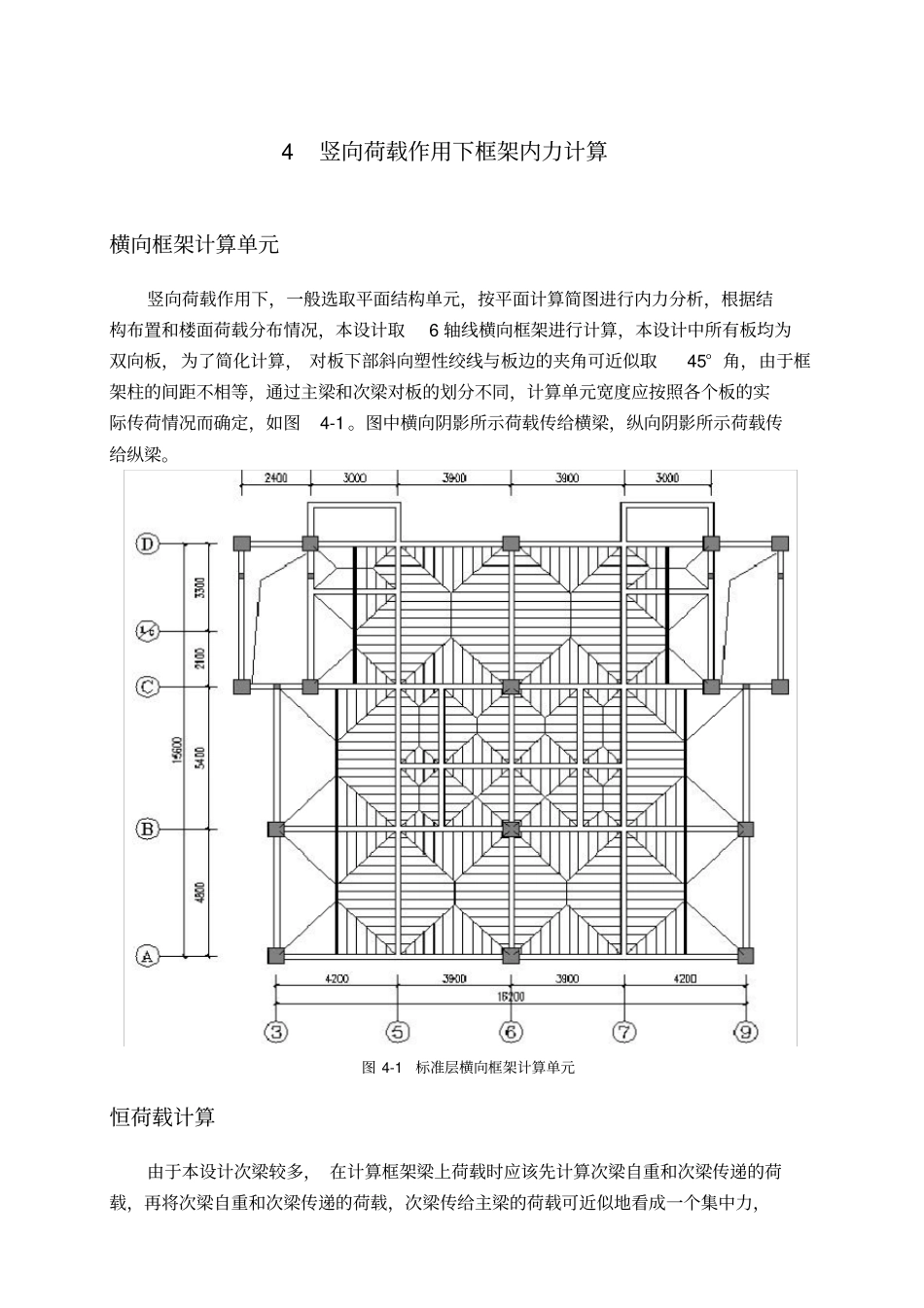

4 竖向荷载作用下框架内力计算横向框架计算单元竖向荷载作用下,一般选取平面结构单元,按平面计算简图进行内力分析,根据结构布置和楼面荷载分布情况,本设计取6 轴线横向框架进行计算,本设计中所有板均为双向板,为了简化计算, 对板下部斜向塑性绞线与板边的夹角可近似取45° 角,由于框架柱的间距不相等,通过主梁和次梁对板的划分不同,计算单元宽度应按照各个板的实际传荷情况而确定,如图4-1 。图中横向阴影所示荷载传给横梁,纵向阴影所示荷载传给纵梁。图 4-1 标准层横向框架计算单元恒荷载计算由于本设计次梁较多, 在计算框架梁上荷载时应该先计算次梁自重和次梁传递的荷载,再将次梁自重和次梁传递的荷载,次梁传给主梁的荷载可近似地看成一个集中力,因此在框架节点处还应作用有集中力矩。标准层次梁恒荷载计算1、5 或 7 轴线次梁上线荷载1)AB跨的次梁上的荷载分布如图4-2 所示。图 4-1 AB跨的次梁上的荷载分布次梁自重:mkNmmmkNq/13.350.025.0/253次;根据《实用建筑结构静力计算手册》 (第二版),对于双向板楼面荷载传递按45° 塑性绞线方向分为三角形荷载和梯形荷载,三角形荷载和梯形荷载均折算成等效均布面荷载。三角形荷载:q85,梯形荷载:qαα3221,其中,0laα。对于 BC跨中有三角形荷载和梯形荷载同时在同一跨中出现,按理应该按照结构力学的方法进行求解,但为了简化计算,本设计中的三角形荷载和梯形荷载按上述方法计算,且按上述方法计算的荷载也能满足工程精度要求。44.04800/21001mmmm;223231211/18.3/54.444.044.02121mkNmkNqααq;mkNmmkNlqq/68.61.2/18.32011;mkNmkNmkNqqq AB/49.162/68.6/13.31次;2)BC跨的次梁上的荷载分布如图4-2 所示。图 4-2 BC跨的次梁上的荷载分布31.02400/7502mmmm;2232322/79.3/54.431.031.02121mkNmkNqααq;mkNmmkNlqq/84.275.0/79.32022;25.03000/7503mmmm;2232323/04.4/54.425.025.02121mkNmkNqααq;mkNmmkNlqq/03.375.0/04.42033;mkNmkNmkNmkNqqqqBC/87.142/03.3/84.2/13.332次;3)CD跨的次梁上的荷载分布如图4-3 所示。图 4-2 CD跨的次梁上的荷载分布36.05400/19504mmmm;2232324/57.3/54.436.036.02121mkNmkNqααq;mkNmmkNlqq/28.42.1/57.32054;mkNmkNmkNqqqCD/69.112/28.4/13.34次。2、卫生间小次梁上线荷载小次梁(横梁)自重:mkNmmmkNq/00.24.02.0/253小次31.02400/7501mmmm小次左;2232321/79.3/54.431.031.02121mkNmkNqααq...
