简易数控直流电源

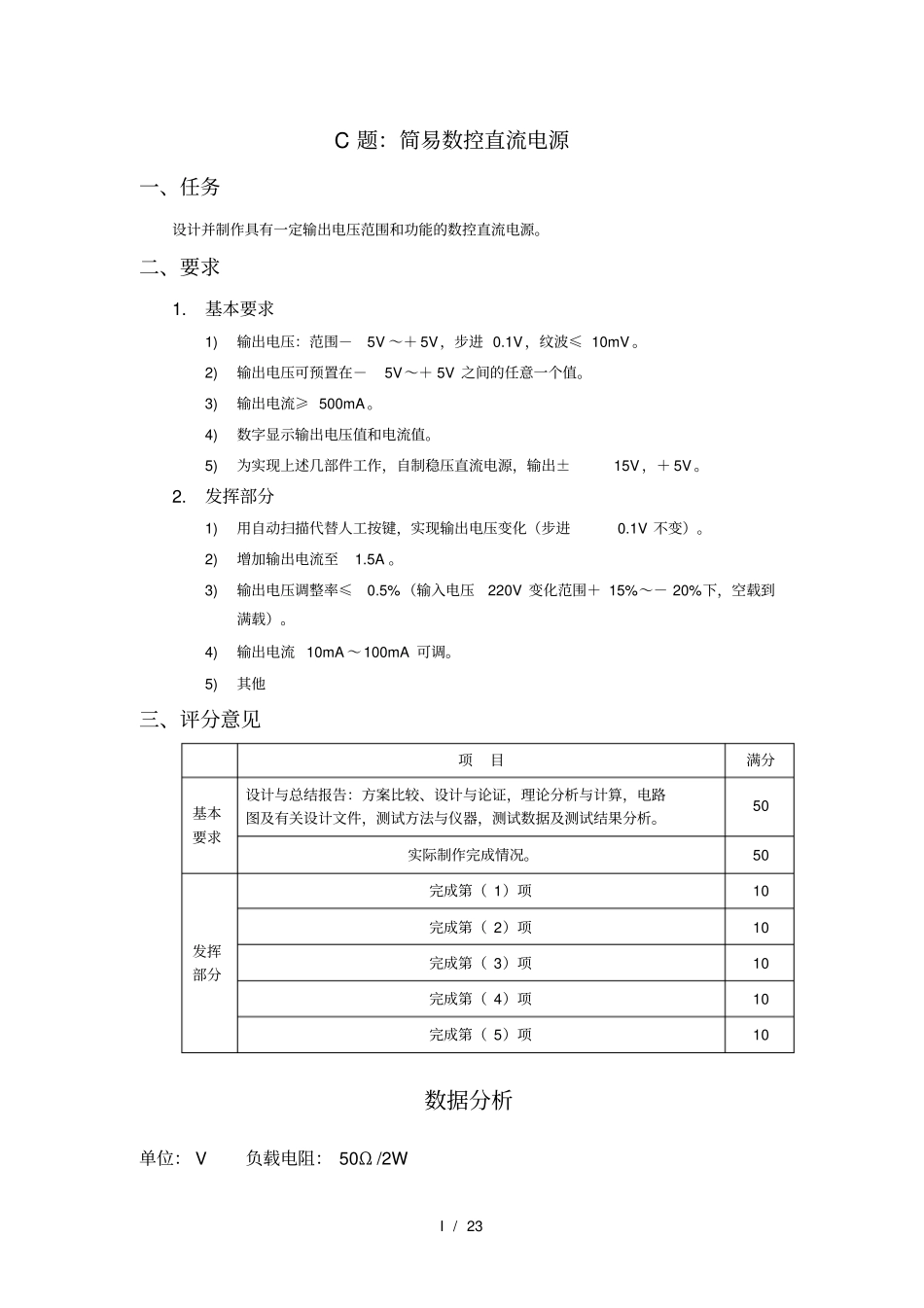

I / 23 C 题：简易数控直流电源一、任务设计并制作具有一定输出电压范围和功能的数控直流电源。二、要求1.基本要求1)输出电压：范围－5V ～＋ 5V，步进 0.1V，纹波≤ 10mV 。2)输出电压可预置在－5V～＋ 5V 之间的任意一个值。3)输出电流≥ 500mA 。4)数字显示输出电压值和电流值。5)为实现上述几部件工作，自制稳压直流电源，输出±15V ，＋ 5V 。2.发挥部分1)用自动扫描代替人工按键，实现输出电压变化（步进0.1V 不变）。2)增加输出电流至1.5A 。3)输出电压调整率≤0.5%（输入电压220V 变化范围＋ 15%～－ 20%下，空载到满载）。4)输出电流 10mA ～100mA 可调。5)其他三、评分意见项目满分基本要求设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50 实际制作完成情况。50 发挥部分完成第（ 1）项10 完成第（ 2）项10 完成第（ 3）项10 完成第（ 4）项10 完成第（ 5）项10 数据分析单位： V 负载电阻： 50Ω /2W2 / 23 测试项目测试编号设定电压正电压项负电压项绝对误差备注空载带载空载带载正项负项1 00.010.010-0.0100.012 ± 0.10.10.09-0.11-0.090.01-0.023 ± 0.20.220.21-0.22-0.210.01-0.014 ± 0.30.30.29-0.31-0.290.01-0.025 ± 0.40.40.39-0.4-0.390.01-0.016 ± 0.50.510.5-0.49-0.50.010.017 ± 0.60.620.6-0.61-0.60.02-0.018 ± 0.70.720.7-0.71-0.70.02-0.019 ± 0.80.80.79-0.81-0.790.01-0.0210 ± 0.90.910.9-0.9-0.90.01011 ± 1.00.990.98-0.99-0.980.01-0.0112 ± 1.11.11.09-1.11-1.090.01-0.0213 ± 1.21.211.2-1.21-1.20.01-0.0114 ± 1.31.321.3-1.31-1.30.02-0.0115 ± 1.41.41.39-1.4-1.390.01-0.0116 ± 1.51.51.48-1.51-1.480.02-0.0317 ± 1.61.581.57-1.58-1.570.01-0.0118 ± 1.71.691.68-1.68-1.680.01019 ± 1.81.81.79-1.8-1.790.01-0.0120 ± 1.91.921.91-1.91-1.910.01021 ± 2.02.012-2-20.01022 ± 2.12.092.08-2.09-2.080.01-0.0123 ± 2.22.182.17-2.19-2.170.01-0.0224 ± 2.32.32.29-2.31-2.290.01-0.0225 ± 2.42.422.41-2.42-2.410.01-0.0126 ± 2.52.52.49-2.51-2.490.01-0.0227 ± 2.62.582.57-2.57-2.570.01028 ± 2.72.72.69-2.7-2.690.01-0.0129 ± 2.82.822.8-2.81-2.80.02-0.0130 ± 2.92.912.9-2.91-2...
