管桩监理细则

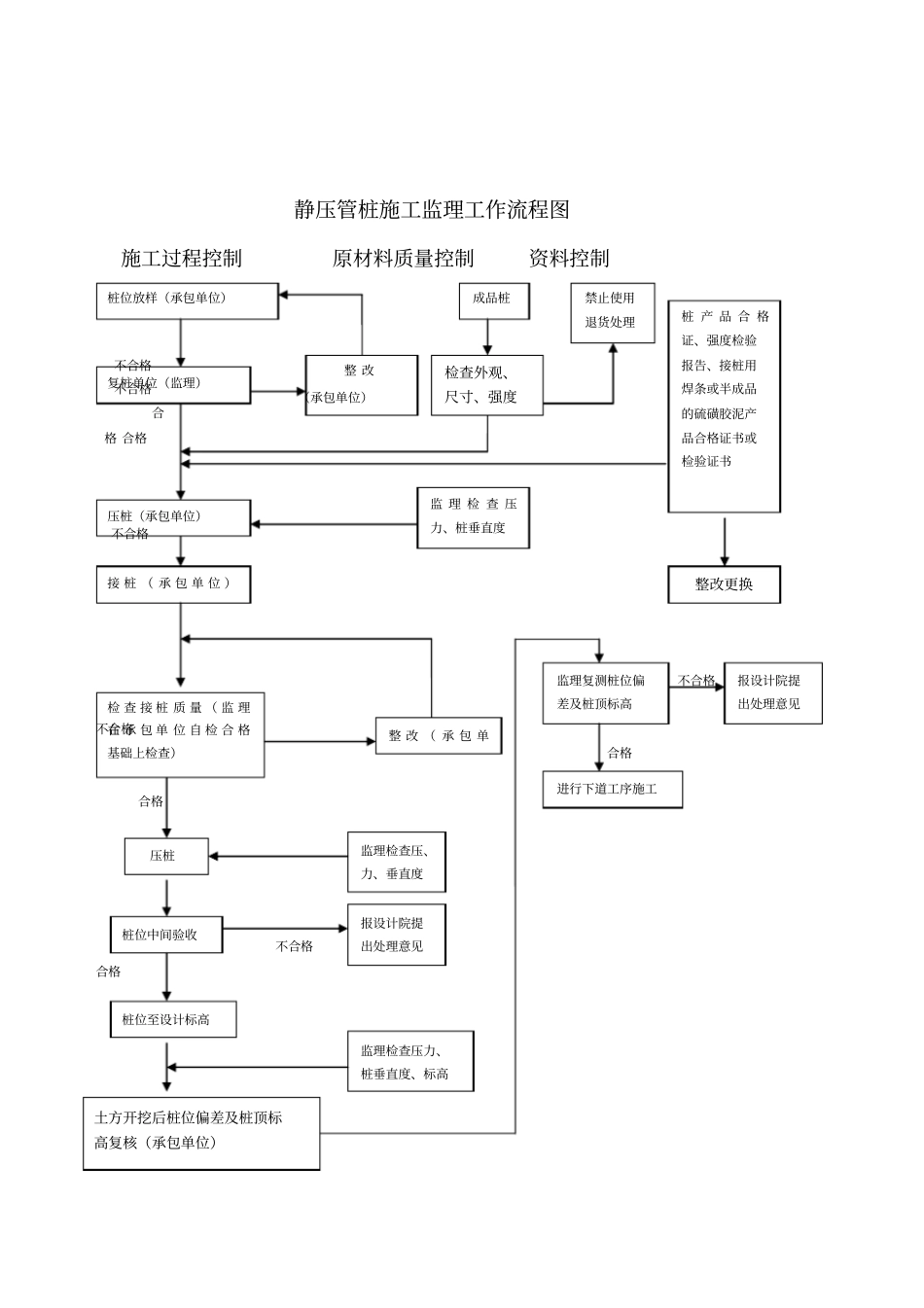

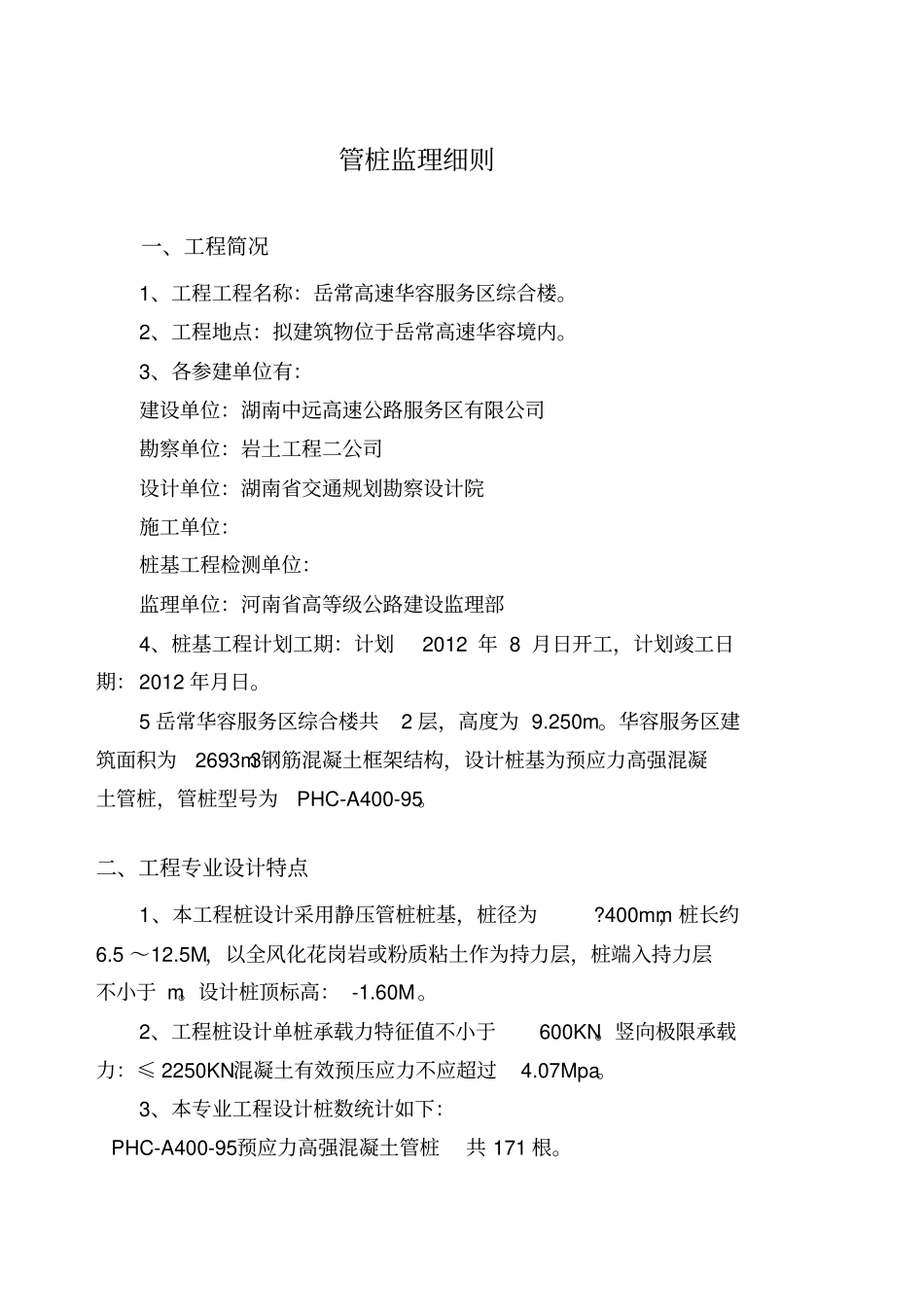

管桩监理细则一、工程简况1、工程工程名称：岳常高速华容服务区综合楼。2、工程地点：拟建筑物位于岳常高速华容境内。3、各参建单位有：建设单位：湖南中远高速公路服务区有限公司勘察单位：岩土工程二公司设计单位：湖南省交通规划勘察设计院施工单位：桩基工程检测单位：监理单位：河南省高等级公路建设监理部4、桩基工程计划工期：计划2012 年 8 月日开工，计划竣工日期：2012 年月日。5 岳常华容服务区综合楼共2 层，高度为 9.250m。华容服务区建筑面积为2693m3钢筋混凝土框架结构，设计桩基为预应力高强混凝土管桩，管桩型号为PHC-A400-95。二、工程专业设计特点1、本工程桩设计采用静压管桩桩基，桩径为?400mm，桩长约6.5 ～12.5M，以全风化花岗岩或粉质粘土作为持力层，桩端入持力层不小于 m。设计桩顶标高： -1.60M。2、工程桩设计单桩承载力特征值不小于600KN。竖向极限承载力：≤ 2250KN混凝土有效预压应力不应超过4.07Mpa。3、本专业工程设计桩数统计如下：PHC-A400-95预应力高强混凝土管桩共 171 根。三、 编制依据1、本公司的质量手册；2、已批准的监理规划；3、工程建设委托监理合同及桩基工程施工承包合同。4、设计图纸及设计交底、会审记录、设计变更。5、现行主要规范标准：《建筑地基基础工程施工质量验收标准》GB50202-2002、《建筑基桩检测技术规范》JGJ 106-2003 、《建筑地基基础设计规范》 GB50007-2002、《先张法预应力混凝土管桩》（GB13476-1999）、《工程地质勘察报告》；其他有关规范、规程；6、岩土工程详细勘察报告、规划红线图、建设规划许可证、施工许可证等；7、《工程建设标准强制性条文》、《建设工程安全生产管理条例》。8、施工组织设计及专项工程施工方案。四、监理工作流程静压管桩施工监理主要控制内容：施工过程控制、原材料控制和资料控制等。监理工作基本流程如下图。静压管桩施工监理工作流程图施工过程控制原材料质量控制资料控制不合格不合格合格 合格不合格不合格不合格合格合格不合格合格接 桩 （ 承 包 单 位 ）桩位放样（承包单位）复桩单位（监理）整 改（承包单位）成品桩检查外观、尺寸、强度压桩（承包单位）检 查 接 桩 质 量 （ 监 理在 承 包 单 位 自 检 合 格基础上检查）压桩桩位中间验收桩位至设计标高土方开挖后桩位偏差及桩顶标高复核（承包单位）监 理 检 查 压力、桩垂直度桩 产 品 合 格证、强度检验报告、接桩用焊条或半成...
