管路安装单位工程施工组织设计

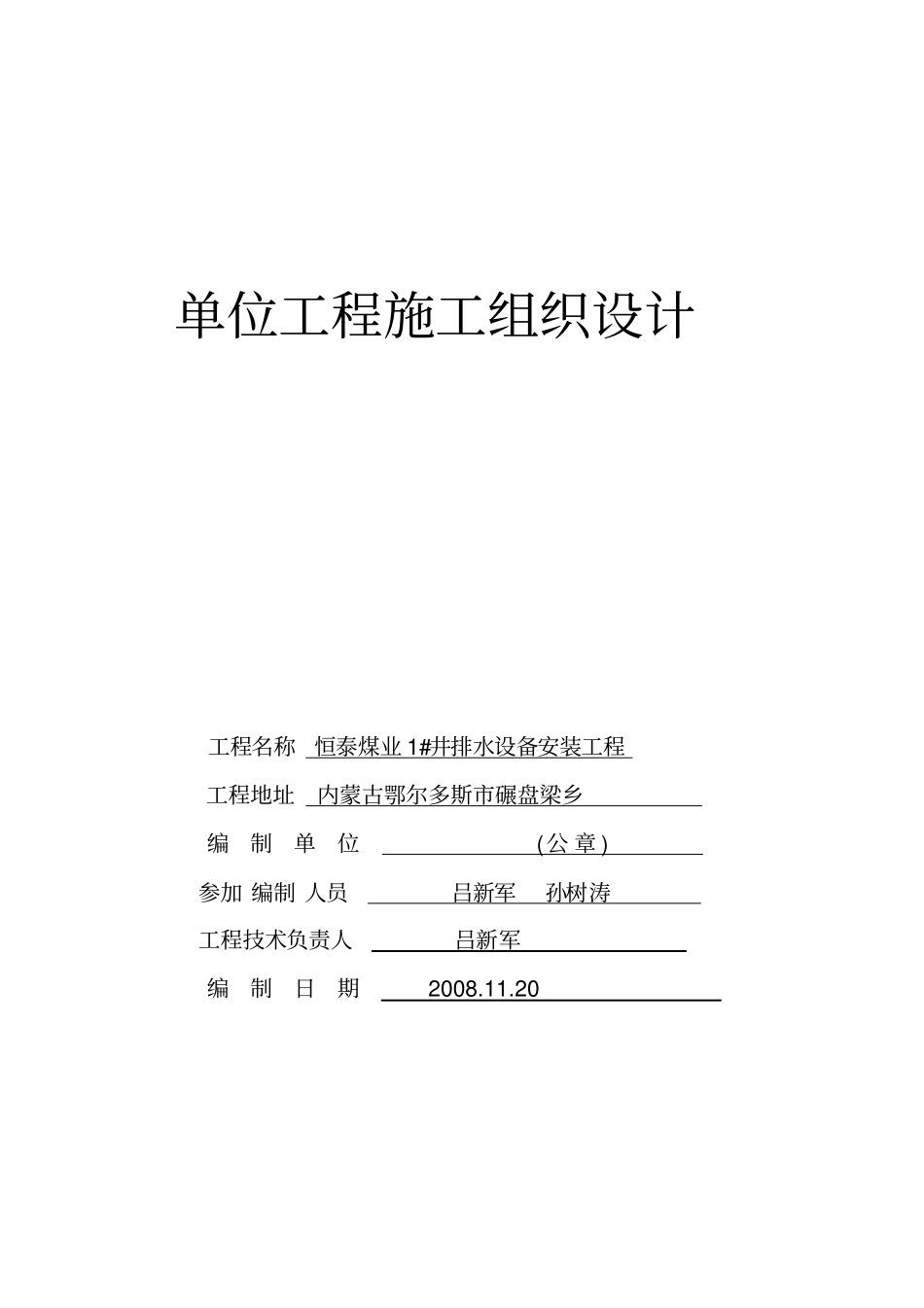

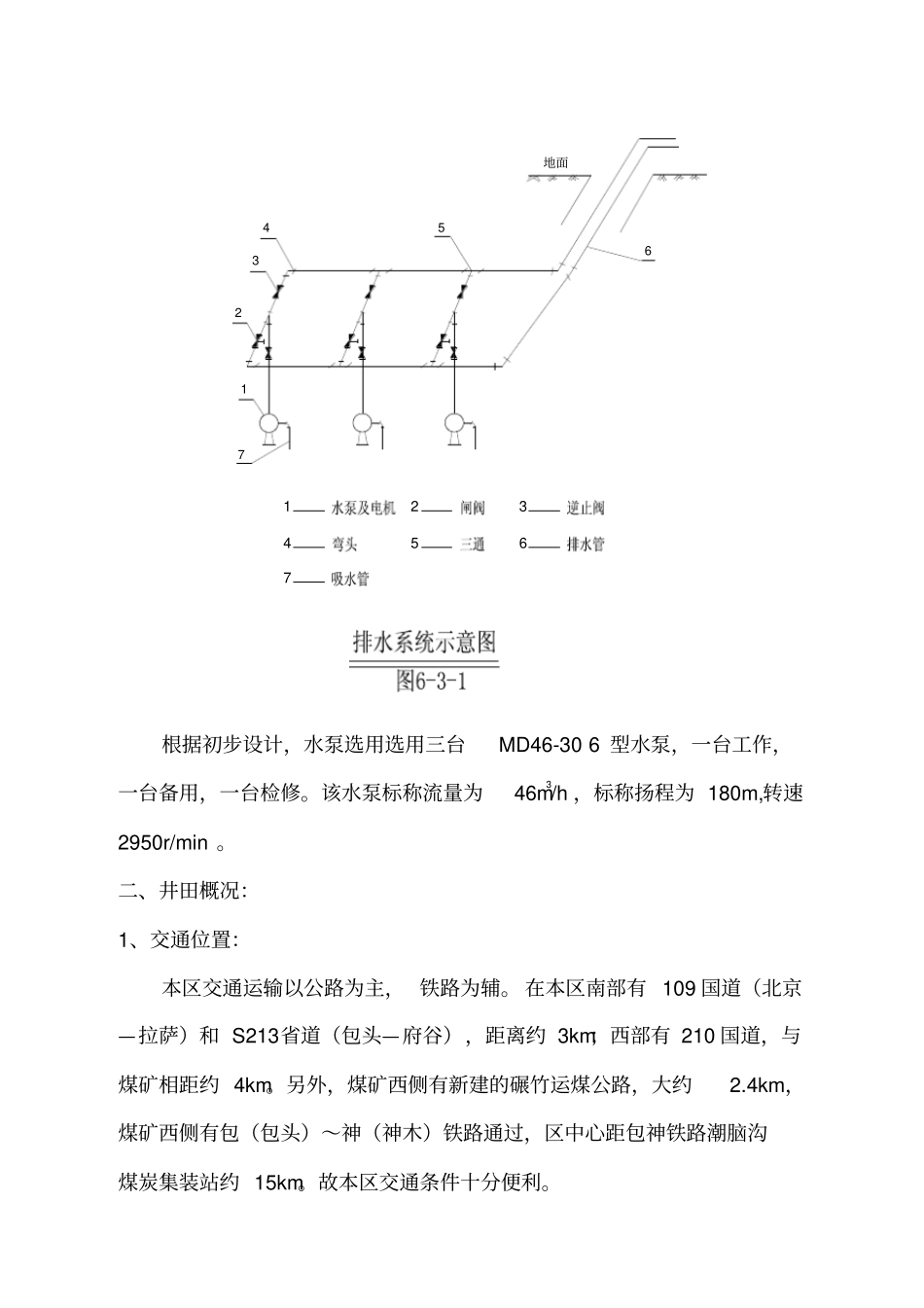

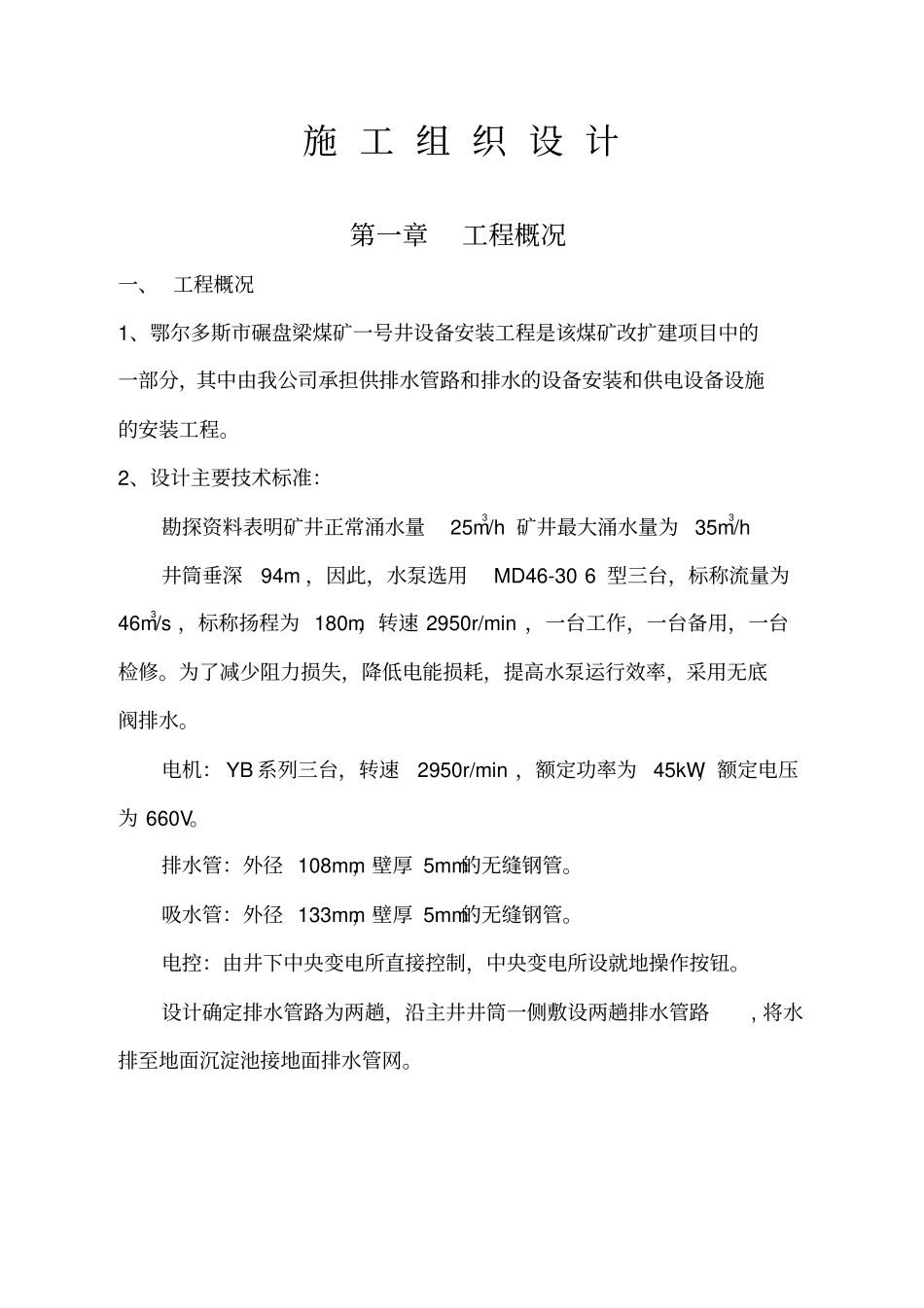

单位工程施工组织设计工程名称恒泰煤业 1#井排水设备安装工程工程地址内蒙古鄂尔多斯市碾盘梁乡编制单位(公 章 ) 参加 编制 人员吕新军孙树涛工程技术负责人吕新军编制日期2008.11.20 施 工 组 织 设 计第一章工程概况一、 工程概况1、鄂尔多斯市碾盘梁煤矿一号井设备安装工程是该煤矿改扩建项目中的一部分，其中由我公司承担供排水管路和排水的设备安装和供电设备设施的安装工程。2、设计主要技术标准：勘探资料表明矿井正常涌水量25m3/h 矿井最大涌水量为35m3/h 井筒垂深94m ，因此，水泵选用MD46-30 6 型三台，标称流量为46m3/s ，标称扬程为 180m，转速 2950r/min ，一台工作，一台备用，一台检修。为了减少阻力损失，降低电能损耗，提高水泵运行效率，采用无底阀排水。电机： YB 系列三台，转速2950r/min ，额定功率为45kW，额定电压为 660V。排水管：外径 108mm，壁厚 5mm的无缝钢管。吸水管：外径 133mm，壁厚 5mm的无缝钢管。电控：由井下中央变电所直接控制，中央变电所设就地操作按钮。设计确定排水管路为两趟，沿主井井筒一侧敷设两趟排水管路, 将水排至地面沉淀池接地面排水管网。23174564172356地面根据初步设计，水泵选用选用三台MD46-30 6 型水泵，一台工作，一台备用，一台检修。该水泵标称流量为46m3/h ，标称扬程为 180m,转速2950r/min 。二、井田概况：1、交通位置：本区交通运输以公路为主， 铁路为辅。 在本区南部有 109 国道（北京—拉萨）和 S213省道（包头—府谷），距离约 3km；西部有 210 国道，与煤矿相距约 4km。另外，煤矿西侧有新建的碾竹运煤公路，大约2.4km，煤矿西侧有包（包头）～神（神木）铁路通过，区中心距包神铁路潮脑沟煤炭集装站约 15km。故本区交通条件十分便利。2. 地质特征：碾盘梁煤矿一井位于鄂尔多斯市东胜区境内，行政区划隶属鄂尔多斯市东胜区铜川镇。 其地理坐标为： 东经：110° 01′ 06″ ～110° 02′55″ 北纬：39° 50′47″ ～39° 51′58″东胜煤田位于鄂尔多斯高原东北部，而本区位于东胜煤田的中部。 区内地形总体表现为南高北低之特点， 在此基础上又表现为中部高两侧低之变化趋势。最高点位于区内东南角的865号孔附近，海拔标高为 1445.10m；最低点位于井田北部的冲沟内，海拔标高为1354.3m；最大地形标高差为90.8m，一般地形海拔标高在1380～1420m之间，一般地形海拔标高差为40m左右。本区低矮山丘广布，冲沟、沟谷发...
