BARCO投影机培训教程VIP免费

BARCO投影机培训教程_第1页
1/32
BARCO投影机培训教程_第2页
2/32
BARCO投影机培训教程_第3页
3/32

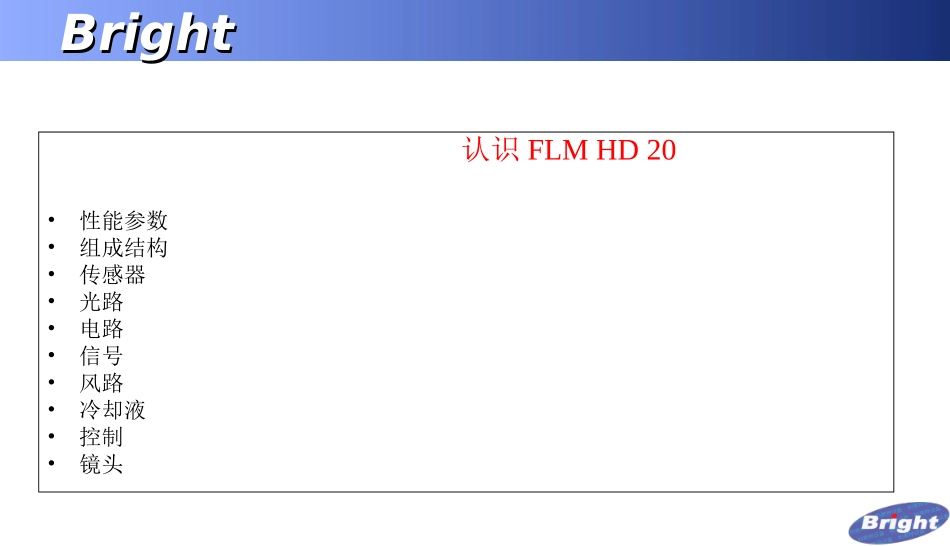

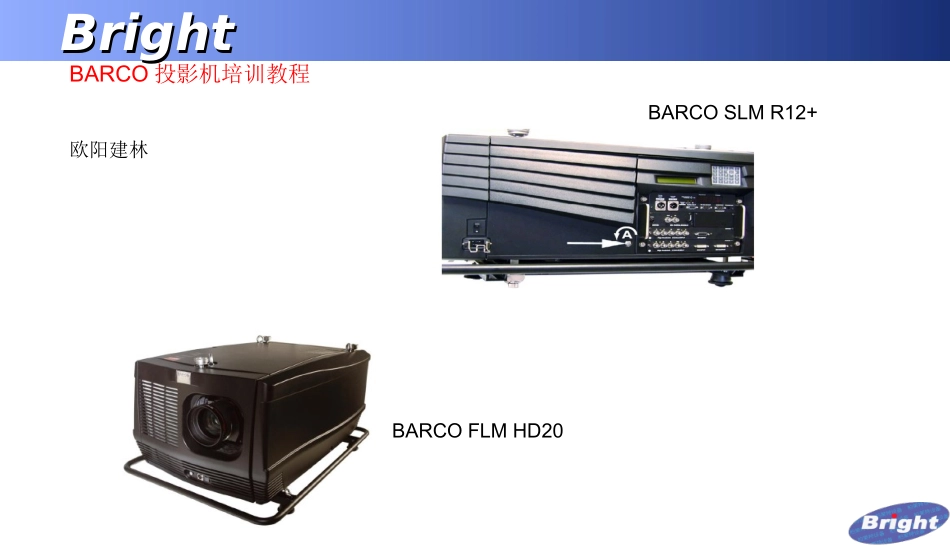

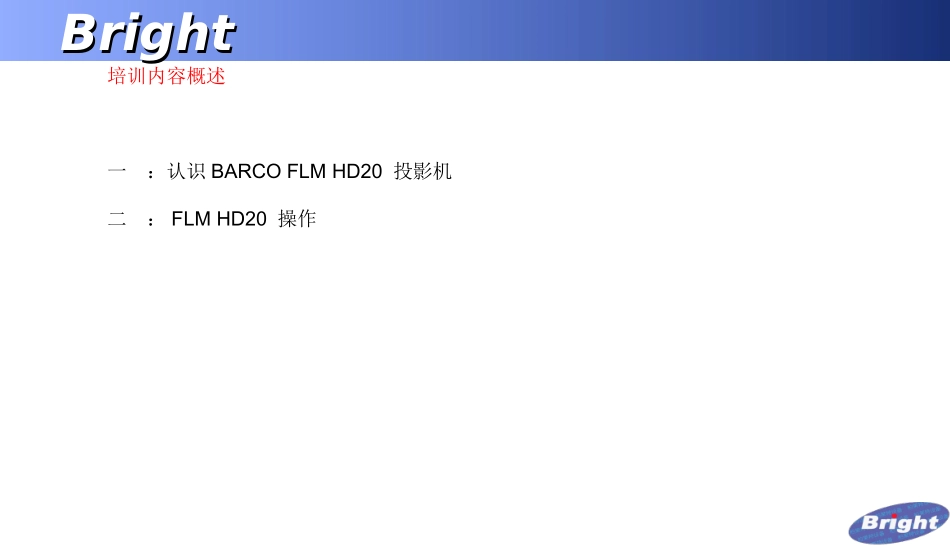

BrightBrightBARCOSLMR12+BARCOFLMHD20BARCO投影机培训教程欧阳建林BrightBright培训内容概述一:认识BARCOFLMHD20投影机二:FLMHD20操作BrightBright认识FLMHD20•性能参数•组成结构•传感器•光路•电路•信号•风路•冷却液•控制•镜头BrightBright•巴可FLM是同类产品中最安静的投影机•投影机采用液冷光部件•且具有超高亮度设计为适合大型场合租赁与舞台演出•标配全部全部输入端口•DLP-成像技术•兼容ProjectorToolset软件控制•内置几何调整•内部自带拼接功能FLM系列投影机特点及应用领域BrightBright性能参数BrightBrightFLMHD20组成结构FLM系列尺寸大小BrightBrightFLMHD20组成结构BrightBrightFLMHD20组成结构输入和通信板卡箱1、LCD液晶屏2、控制键盘3、5BNC输入4、DVI输入5、HDSDI输入6、通信单元BrightBrightA:报警LEDB:投影机状态指示LEDC:投影机状态数码指示LEDD:遥控接收头F/G:以太网输入口H:USB输入接口I/J:红外遥控指示LEDK:PC卡输入口L/M/N:遥控接口E/O:RS232C控制接口通信单元FLMHD20组成结构BrightBright开关–tilt:感应投影机的倾斜角度–prism:确保镜头向下Shift时不会碰到棱镜–lamp:感应灯是否被安装或安装是否到位–engine:感应光处理引擎是否被安装或安装是否到位–flow:感应液流状态(不适用HD版本)–镜头Shift的限位开关–镜头Shift的中点位置传感器–环境温度传感器–PFC&SMPS电源板卡温度传感器–DMD温度传感器–TEC温度传感器(位于每个DMD上面的Peltier芯片上)–氙灯温度传感器(监测灯箱的空气温度)–光闸位置传感器(监测光闸状态是开还是关)传感器BrightBright灯箱ColdmirrorUV滤镜光管棱镜DMD芯片镜头镜头支架光路BrightBright220V单相电接入(火线L、零线N、地线G)电源滤波器(MainFilter)灯电源(LPS)触发器(SPG)电源背板(BackPlate)风扇控制板(FanController)电源板(SMPS)电路BrightBright电路电源BrightBright信号输入板卡(InputBoard)PMP板(PixelMapProcessor)FIB板(FormatterInterfaceBoard)Formatter板DMD芯片BrightBright3、5BNC输入4、DVI输入5、HDSDI输入信号BrightBright风路所有风扇都能感应到实时转速与状态电源箱风扇板卡箱风扇引擎风扇热交换器风扇灯箱阳极风扇灯箱阴极风扇灯箱后部风扇ColdMirror风扇灯电源风扇BrightBright液冷系统-投影机使用一段时间后,会发生冷却液压力不足的情况。->可以通过打气口加入一些空气来补充压力。->如果冲气后压力没有恢复,则需要补充冷却液。-如果压力迅速降低,需要检查接口是否有泄漏。-冷却泵不能在没有冷却液的情况下运行冷却液系统的压力应保持在0.5到1Bar之间当冷却液系统的压力小于0.5时,应为投影机填加冷却液BrightBrightPatten:进入测试图键RGB:红/绿/兰三色切换键MENU:进入菜单键下陷键:按下后,输入投影机地址LENS:进入镜头调整键PAUSE:光闸开关,临时关闭图像待机开关,关机后风扇运行需5分钟RIGGINGAUTO:自动图像设置键0,1~9:数字键LENSZOOM/FOCUS:镜头变焦/聚焦LENSSHIFT:镜头上下/左右移动PHASE:在RGB信号时,改善水平抖动。:冻结图像TEXT:关闭/打开字幕键EXIT/ENTER:菜单退出/进入键WINDOW:选择当前窗口PIP:进入画中画模式控制遥控器BrightBright控制ProjectorToolset软件BrightBright镜头R9842040:TLDHB固定焦距镜头(0.8:1)R9840775:TLD+(1.2:1)固定焦距镜头R9842080:TLDHB变焦镜头(2.0-2.8:1)R9842100:TLDHB变焦镜头(2.8-5.0:1)R9842060:TLDHB变焦镜头(1.6-2.0:1)R9842120:TLDHB变焦镜头(5.0-8.0:1)BrightBrightFLMHD20操作1.环境要求2.安装方式及要求3.电源要求4.灯泡安装5.镜头安装6.输入连接7.启动投影机8.投影机操作注意事项BrightBright环境要求BrightBright安装方式及要求BrightBright投影机使用偏移范围安装方式及要求BrightBright放映机水平和垂直倾斜范围安装方式及要求BrightBright电源要求用投影机专用电源线单相交流32A三芯线材电压200V-240V频率50-60HZ额定电流16A(230VAC)输入电流不低于20ABrightBright4.灯泡安装把灯泡按照正确的方向放进...
