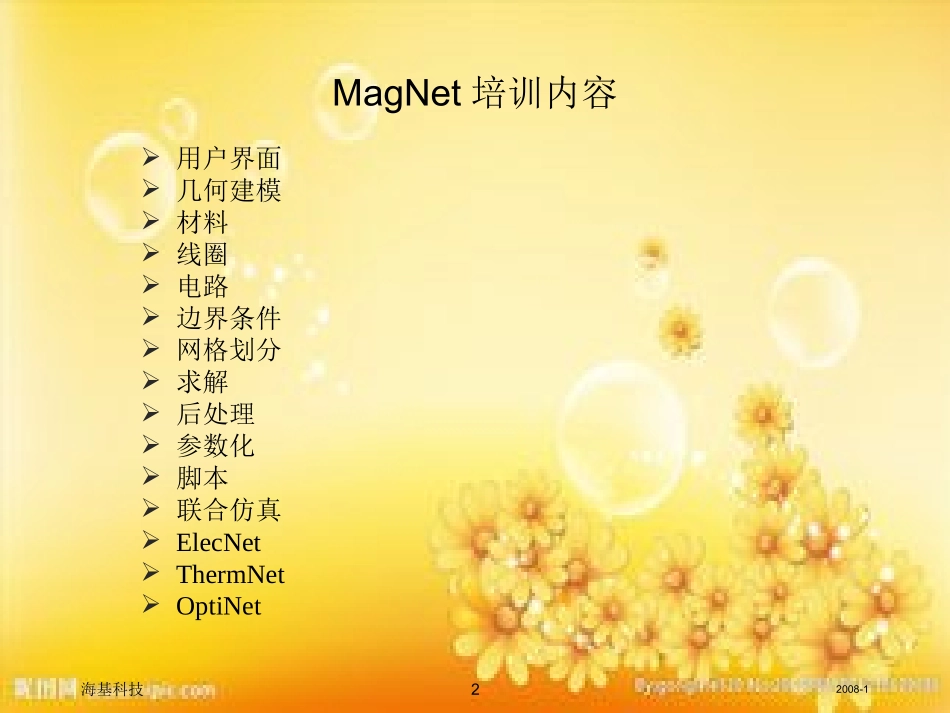

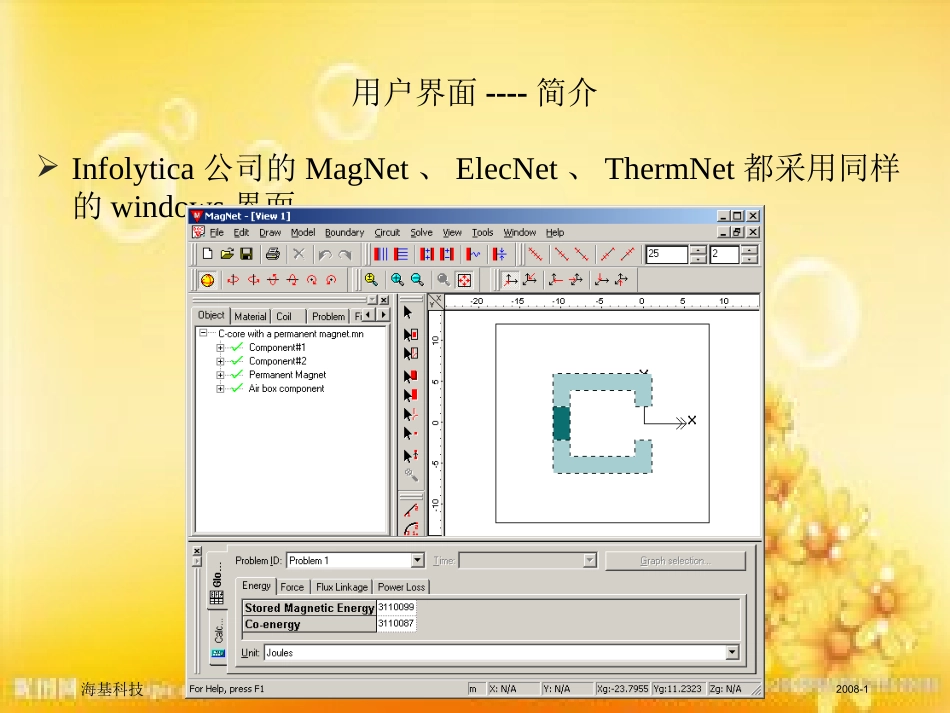

2008-1海基科技1INFOLYTICA培训教程2008-1海基科技2MagNet培训内容用户界面几何建模材料线圈电路边界条件网格划分求解后处理参数化脚本联合仿真ElecNetThermNetOptiNet2008-1海基科技3用户界面----简介Infolytica公司的MagNet、ElecNet、ThermNet都采用同样的windows界面。2008-1海基科技4用户界面----简介界面的主要组成下拉菜单：提供命令用来建立、求解和分析模型；工具条：常用菜单命令的快捷方式；四个非常有用的管理栏：用来对模型的管理和数据的输入输出；显示区：用来建立模型、显示网格和求解结果。2008-1海基科技5用户界面----简介右键属性功能：Infolytica右键属性功能非常强大，首先选择对象，然后点右键属性，可以对对象的各种属性参数进行修改设置。2008-1海基科技6用户界面----简介界面的功能建立或者导入模型赋材料特性加载激励，例如，线圈划分网格通过参数化形成不同的工况加载边界条件、求解模型后处理采用脚本定义自动任务2008-1海基科技7用户界面----简介界面用户个性化移动工具条添加、删去工具通过脚本增加菜单2008-1海基科技8用户界面----工程栏工程栏：用来管理工程；它包括对象页面、材料页面、线圈页面、工况页面、场图页面以及显示页面。2008-1海基科技9用户界面----工程栏工程栏采用树形排列以方便管理模型，例如：查看模型如何建立直接隐藏模型中的部件快速找到各种各样的部件2008-1海基科技10用户界面----工程栏对象的展开和收拢点击对象左边的+号展开对象点击对象左边的-号收拢对象右键点击页面的名称可以展开或收拢该页面下的所有对象对象名称的更改2008-1海基科技11用户界面----工程栏对象页面是工程栏中首要的页面；对象页面的作用：显示整个模型（部件、线圈、边界条件、电路部件、切片）并快速的连接他们的属性；快速选择模型的各个组成成分，例如选择显示区看不到的面用来生成线圈；通过右键属性控制部件是否visible或者是否disable；通过调整部件的排列顺序来决定优先级；可以在边界条件和运动部件对象中快速添加或者删除某些部件。2008-1海基科技12用户界面----工程栏材料页面是用来管理材料的；工况页面显示参数化模型的不同工况；2008-1海基科技13用户界面----工程栏显示页面用来控制和设置显示区所显示的图层的；2008-1海基科技14用户界面----工程栏线圈页面显示模型中建立的线圈和其属性；场图页面显示求解后的场图；2008-1海基科技15用户界面----显示区显示区是用户建立模型、显示网格和场图的地方；2008-1海基科技16用户界面----显示区显示区可以包含很多不同的窗口；通过菜单下windows下newwindows新建不同的窗口，每个窗口可以显示不同的内容2008-1海基科技17用户界面----显示区通过工程栏显示页面对显示区的图形属性进行设置；在显示页面选择显示区的图层，点右键属性即可修改设置；2008-1海基科技18用户界面----显示区显示模式----轮廓线模式2008-1海基科技19用户界面----显示区显示模式----实体模式2008-1海基科技20用户界面----显示区显示模式----初始2D网格2008-1海基科技21用户界面----显示区显示模式----初始3D网格2008-1海基科技22用户界面----显示区显示模式----求解网格2008-1海基科技23用户界面----显示区显示模式----场图2008-1海基科技24用户界面----显示区多个窗口，表达不同的内容2008-1海基科技25用户界面----显示区通过工程栏显示页面的不同的view对显示区的图层进行控制2008-1海基科技26用户界面----对象通过工程栏的对象页面对模型中的各种对象进行操作，具体包括构造线、点、边、面、体、线圈、电路。2008-1海基科技27用户界面----对象线圈对象、电路对象2008-1海基科技28用户界面----对象对象的选取在工程栏中直接选取采用选择工具条支持shift、ctrl键同时选择多个对象2008-1海基科技29用户界面----对象Infolytica右键属性非常强大，首先需选择对象，然后点右键属性，进行相应参数的设置；2008-1海基科技30用户界面----对象2008-1海基科技31几...
