精选电缆桥架技术交底卡

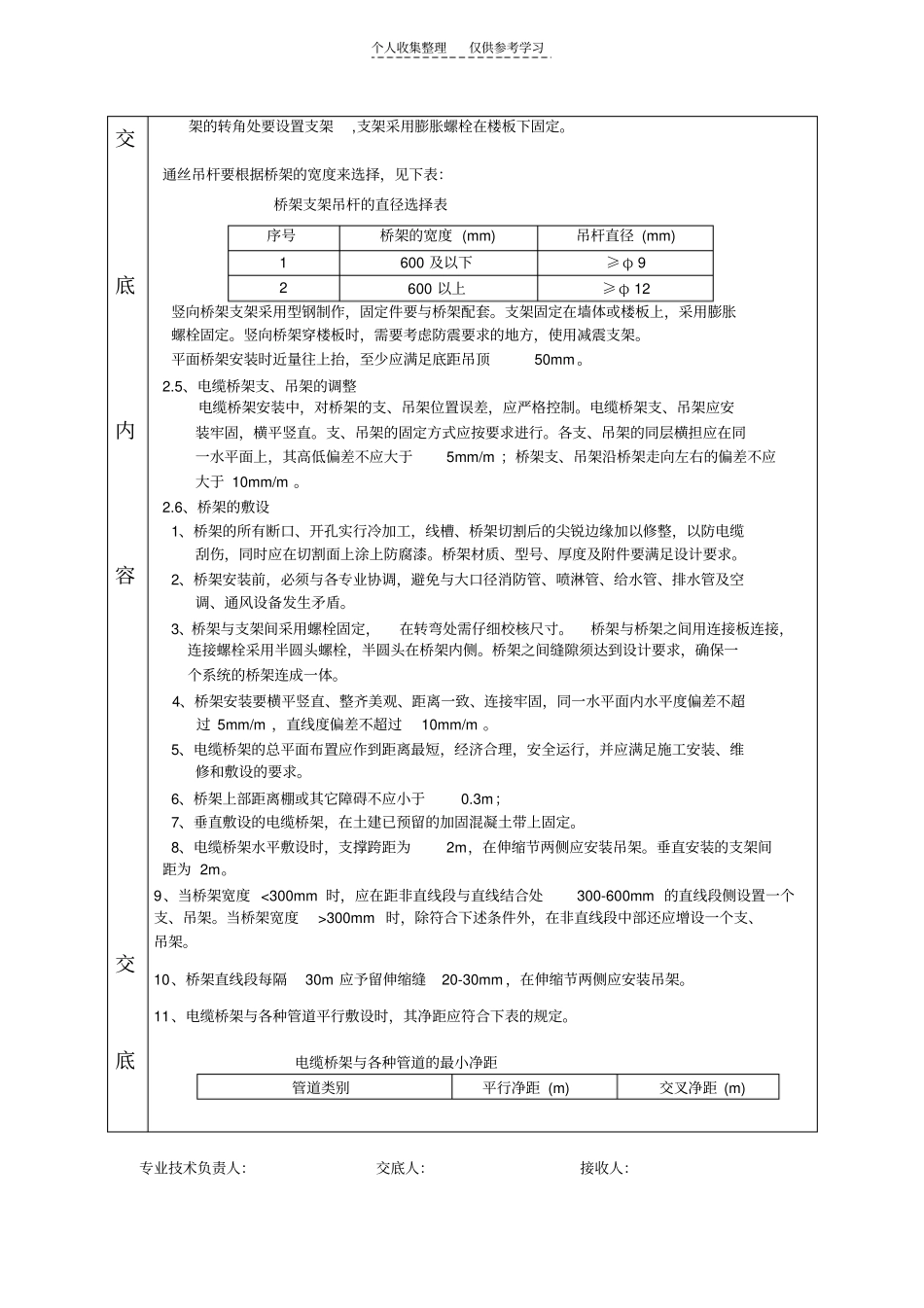

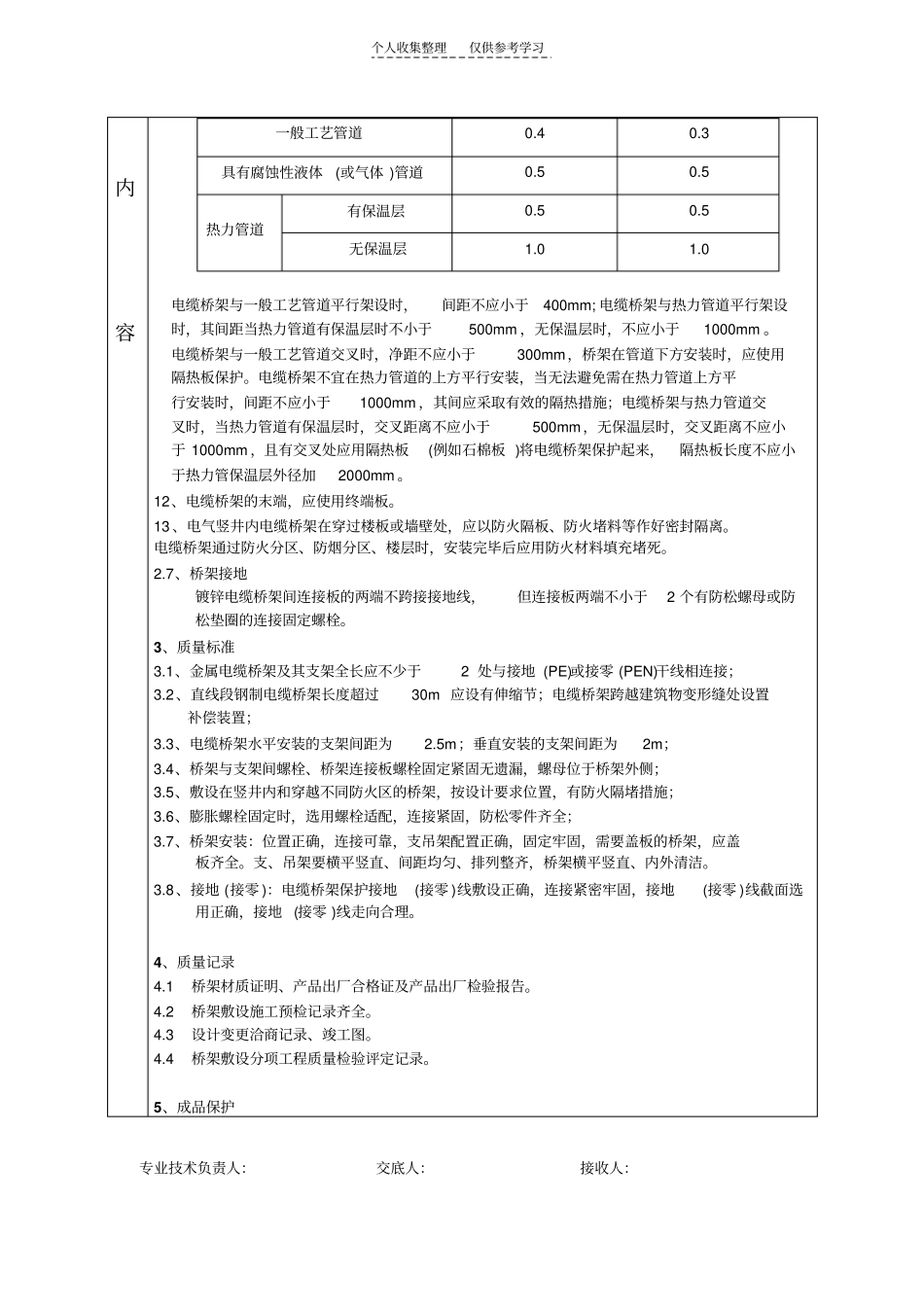

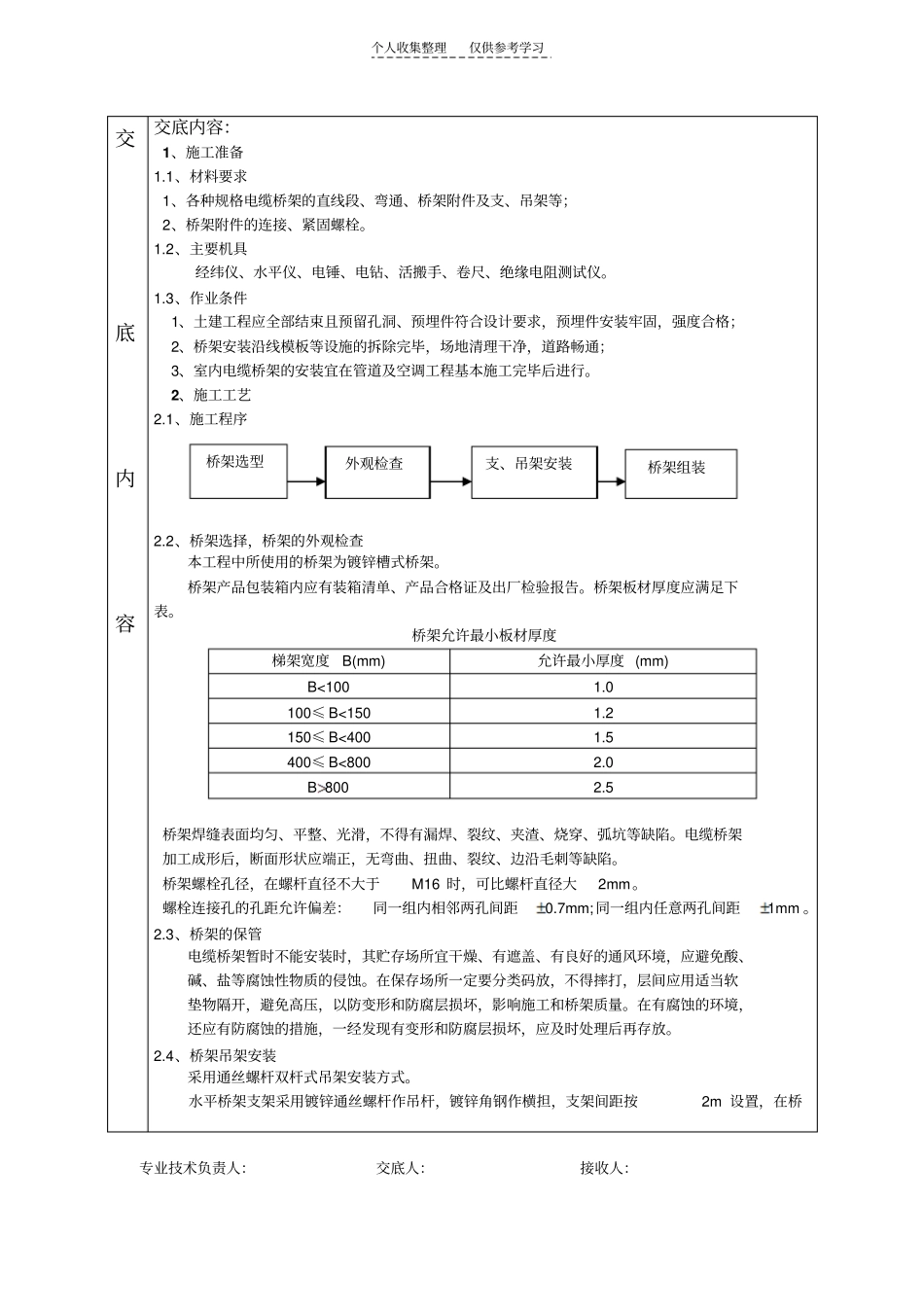

个人收集整理仅供参考学习专业技术负责人：交底人：接收人：交底内容交底内容：1、施工准备1.1、材料要求1、各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；2、桥架附件的连接、紧固螺栓。1.2、主要机具经纬仪、水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪。1.3、作业条件1、土建工程应全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格；2、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；3、室内电缆桥架的安装宜在管道及空调工程基本施工完毕后进行。2、施工工艺2.1、施工程序2.2、桥架选择，桥架的外观检查本工程中所使用的桥架为镀锌槽式桥架。桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。桥架板材厚度应满足下表。桥架允许最小板材厚度梯架宽度B(mm) 允许最小厚度 (mm) B<100 1.0 100≤ B<150 1.2 150≤ B<400 1.5 400≤ B<800 2.0 B 800 2.5 桥架焊缝表面均匀、平整、光滑，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。桥架螺栓孔径，在螺杆直径不大于M16 时，可比螺杆直径大2mm。螺栓连接孔的孔距允许偏差：同一组内相邻两孔间距0.7mm;同一组内任意两孔间距1mm 。2.3、桥架的保管电缆桥架暂时不能安装时，其贮存场所宜干燥、有遮盖、有良好的通风环境，应避免酸、碱、盐等腐蚀性物质的侵蚀。在保存场所一定要分类码放，不得摔打，层间应用适当软垫物隔开，避免高压，以防变形和防腐层损坏，影响施工和桥架质量。在有腐蚀的环境，还应有防腐蚀的措施，一经发现有变形和防腐层损坏，应及时处理后再存放。2.4、桥架吊架安装采用通丝螺杆双杆式吊架安装方式。水平桥架支架采用镀锌通丝螺杆作吊杆，镀锌角钢作横担，支架间距按2m 设置，在桥桥架选型外观检查支、吊架安装桥架组装个人收集整理仅供参考学习专业技术负责人：交底人：接收人：交底内容交底架的转角处要设置支架,支架采用膨胀螺栓在楼板下固定。通丝吊杆要根据桥架的宽度来选择，见下表：桥架支架吊杆的直径选择表序号桥架的宽度 (mm) 吊杆直径 (mm) 1 600 及以下≥φ 9 2 600 以上≥φ 12 竖向桥架支架采用型钢制作，固定件要与桥架配套。支架固定在墙体或楼板上，采用膨胀螺栓固定。竖向桥架穿楼板时，需要考虑防震要求的地方，使用减震支架。平面桥架安装时近量往上抬，至少应满足底距吊顶50mm 。2.5、...
