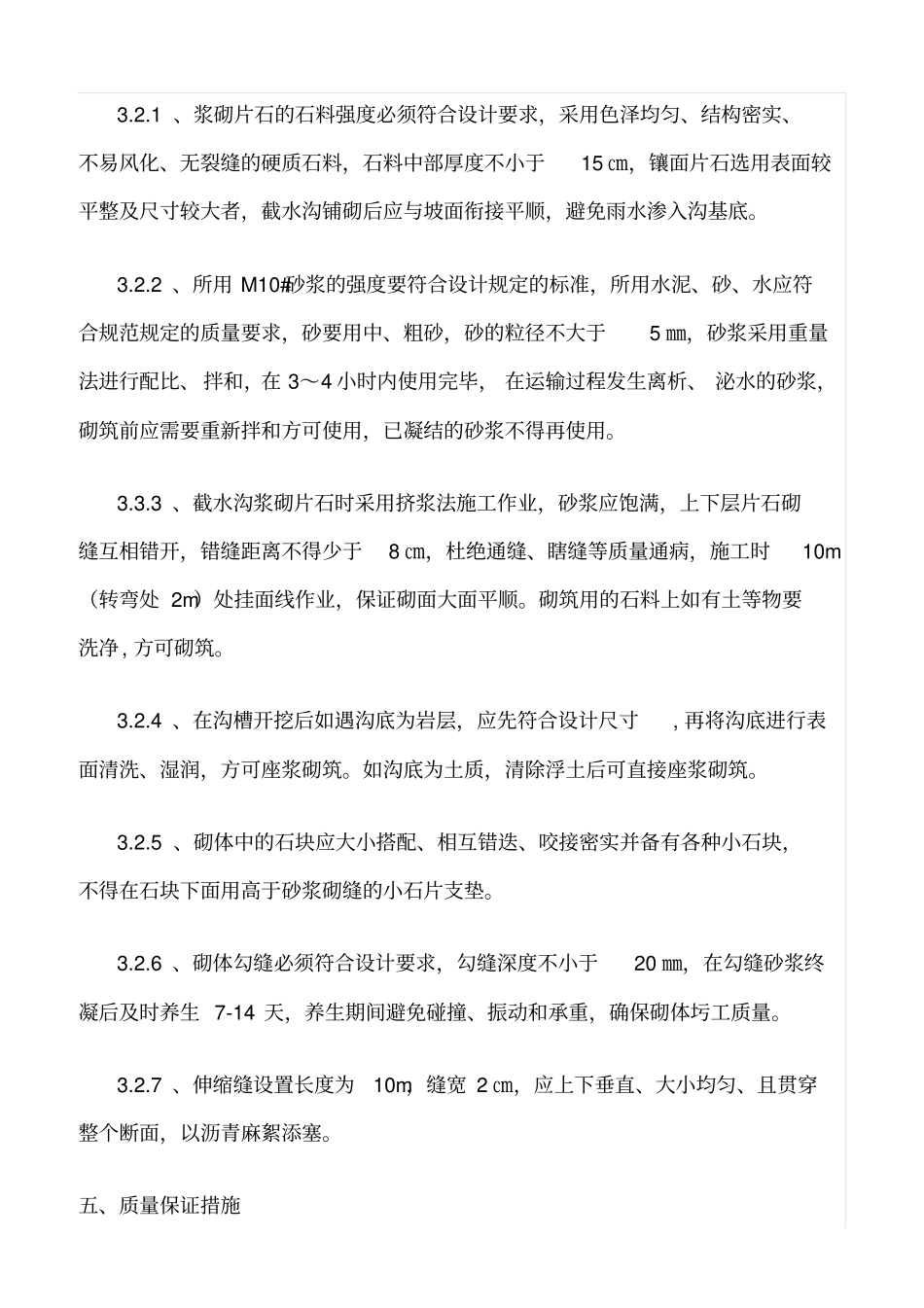

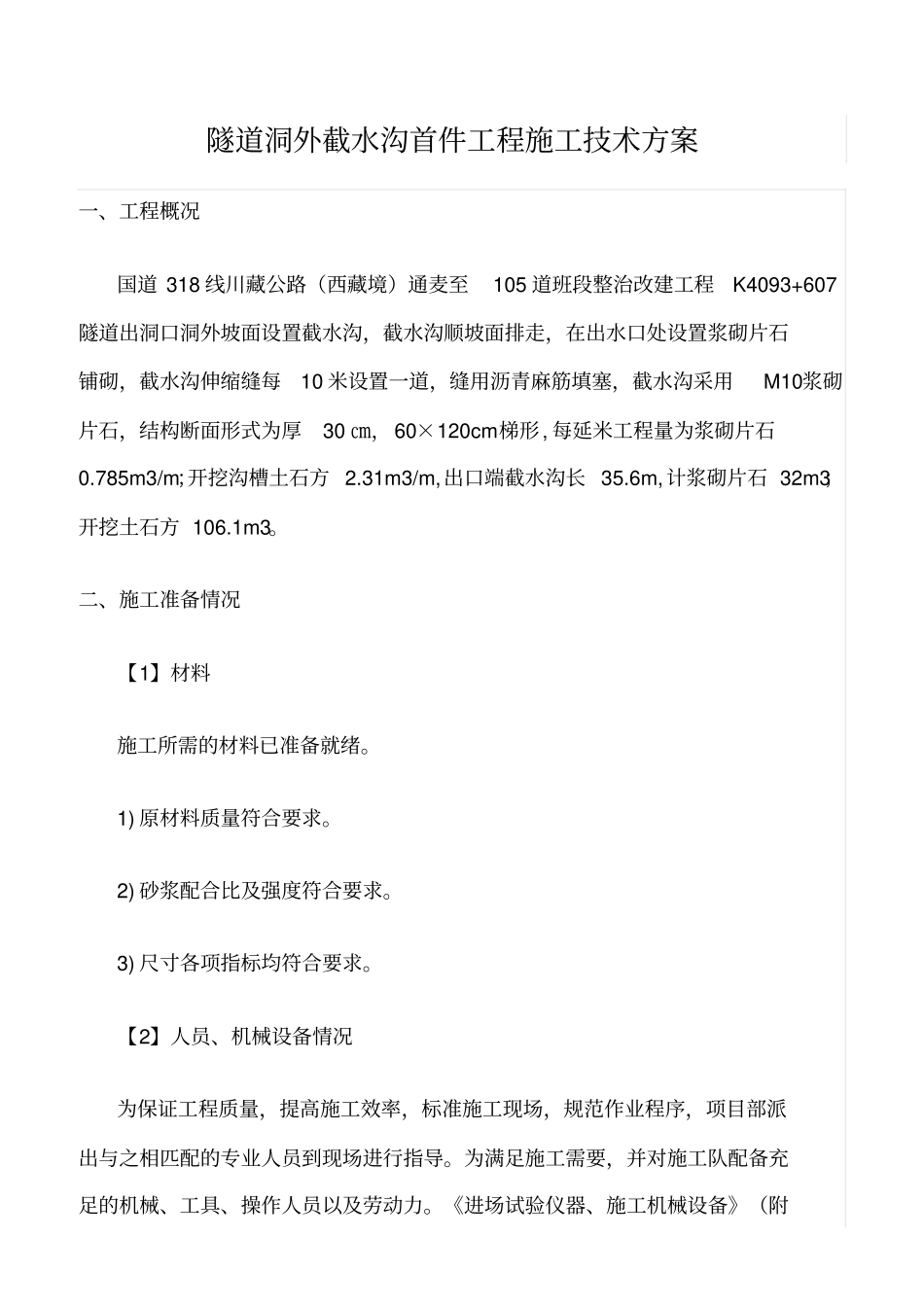

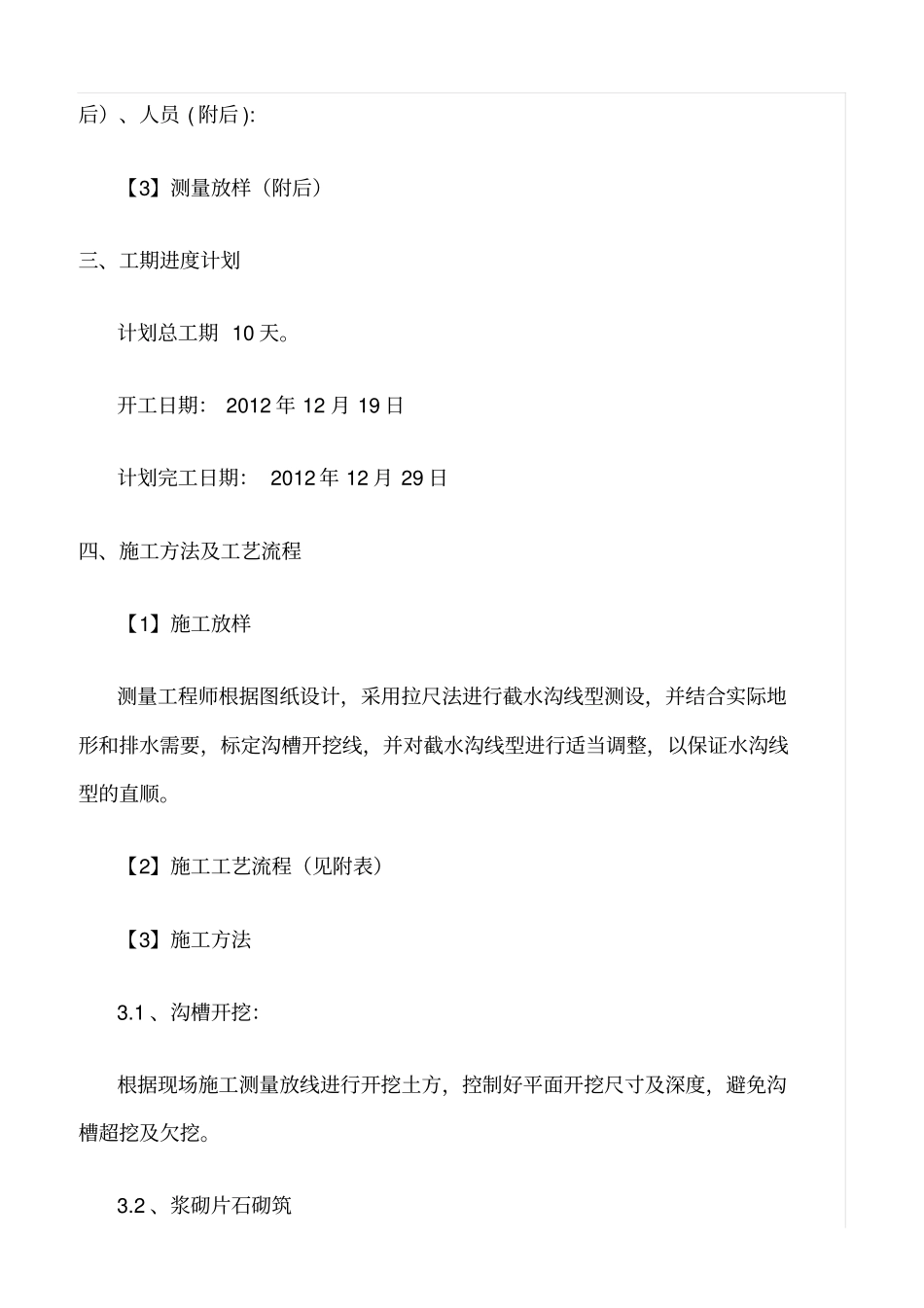

隧道洞外截水沟首件工程施工技术方案一、工程概况国道 318 线川藏公路（西藏境）通麦至105 道班段整治改建工程K4093+607隧道出洞口洞外坡面设置截水沟，截水沟顺坡面排走，在出水口处设置浆砌片石铺砌，截水沟伸缩缝每10 米设置一道，缝用沥青麻筋填塞，截水沟采用M10浆砌片石，结构断面形式为厚30 ㎝，60×120cm梯形, 每延米工程量为浆砌片石0.785m3/m；开挖沟槽土石方 2.31m3/m,出口端截水沟长 35.6m,计浆砌片石 32m3；开挖土石方 106.1m3。二、施工准备情况【1】材料施工所需的材料已准备就绪。1) 原材料质量符合要求。2) 砂浆配合比及强度符合要求。3) 尺寸各项指标均符合要求。【2】人员、机械设备情况为保证工程质量，提高施工效率，标准施工现场，规范作业程序，项目部派出与之相匹配的专业人员到现场进行指导。为满足施工需要，并对施工队配备充足的机械、工具、操作人员以及劳动力。《进场试验仪器、施工机械设备》（附后）、人员 ( 附后 ): 【3】测量放样（附后）三、工期进度计划计划总工期 10 天。开工日期： 2012 年 12 月 19 日计划完工日期： 2012 年 12 月 29 日四、施工方法及工艺流程【1】施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。【2】施工工艺流程（见附表）【3】施工方法3.1 、沟槽开挖：根据现场施工测量放线进行开挖土方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。3.2 、浆砌片石砌筑3.2.1 、浆砌片石的石料强度必须符合设计要求，采用色泽均匀、结构密实、不易风化、无裂缝的硬质石料，石料中部厚度不小于15 ㎝，镶面片石选用表面较平整及尺寸较大者，截水沟铺砌后应与坡面衔接平顺，避免雨水渗入沟基底。3.2.2 、所用 M10#砂浆的强度要符合设计规定的标准，所用水泥、砂、水应符合规范规定的质量要求，砂要用中、粗砂，砂的粒径不大于5 ㎜，砂浆采用重量法进行配比、拌和，在 3～4 小时内使用完毕， 在运输过程发生离析、 泌水的砂浆，砌筑前应需要重新拌和方可使用，已凝结的砂浆不得再使用。3.3.3 、截水沟浆砌片石时采用挤浆法施工作业，砂浆应饱满，上下层片石砌缝互相错开，错缝距离不得少于8 ㎝，杜绝通缝、瞎缝等质量通病，施工时10m（转弯处 2m）处挂面线作业，保证砌面大面平顺。砌筑用的石料上如有土等物要洗净, 方可砌筑。3.2.4...
