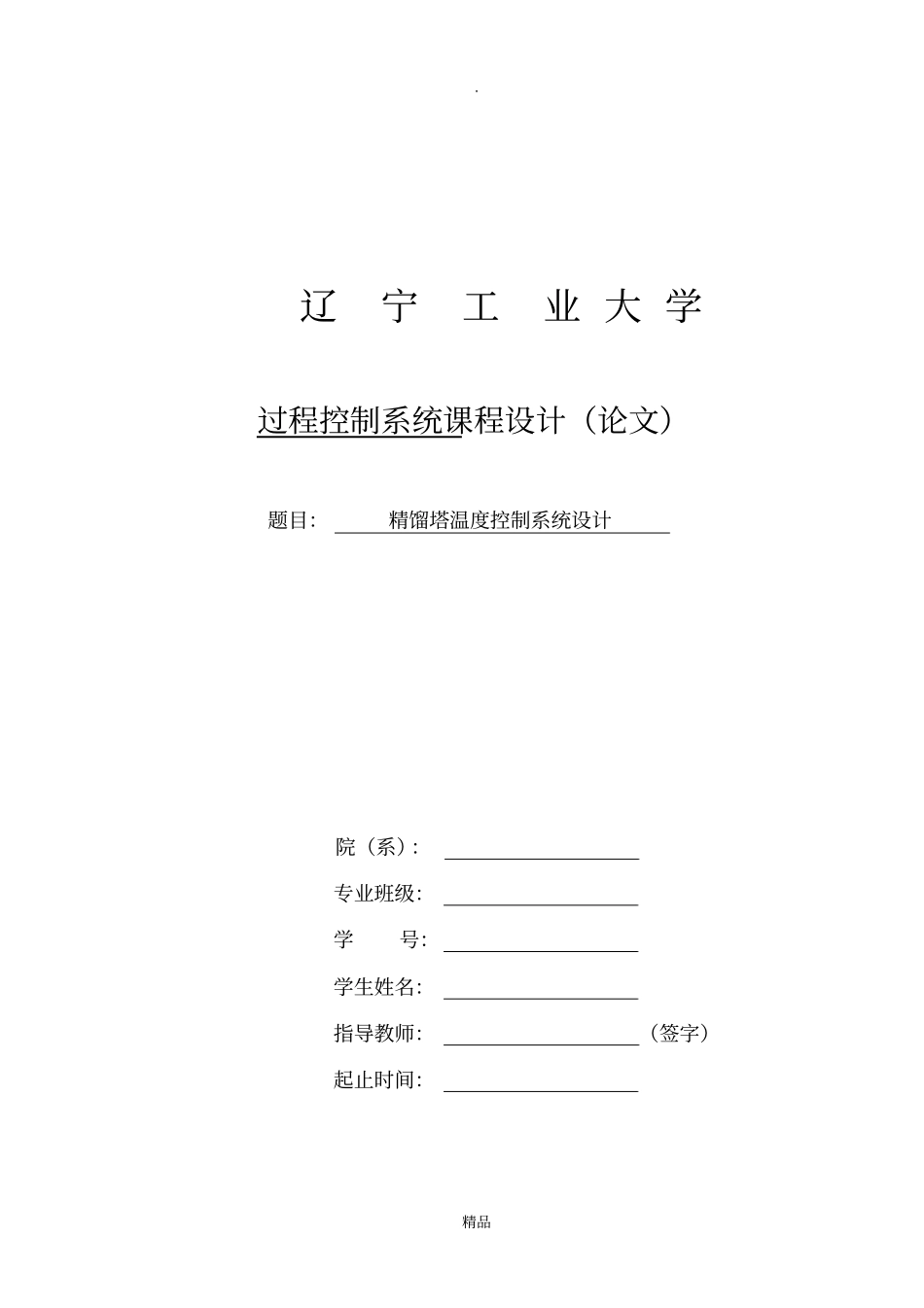

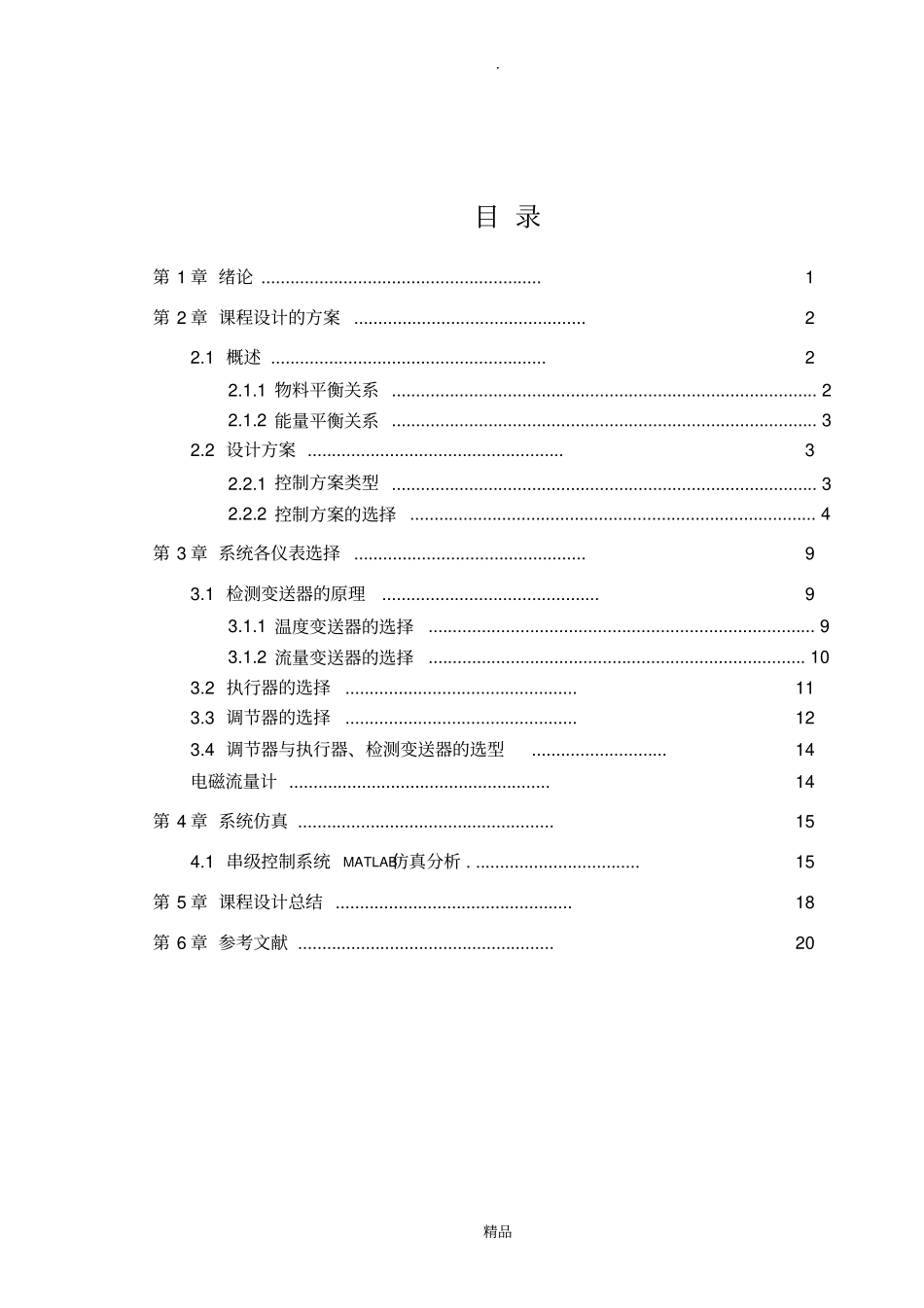

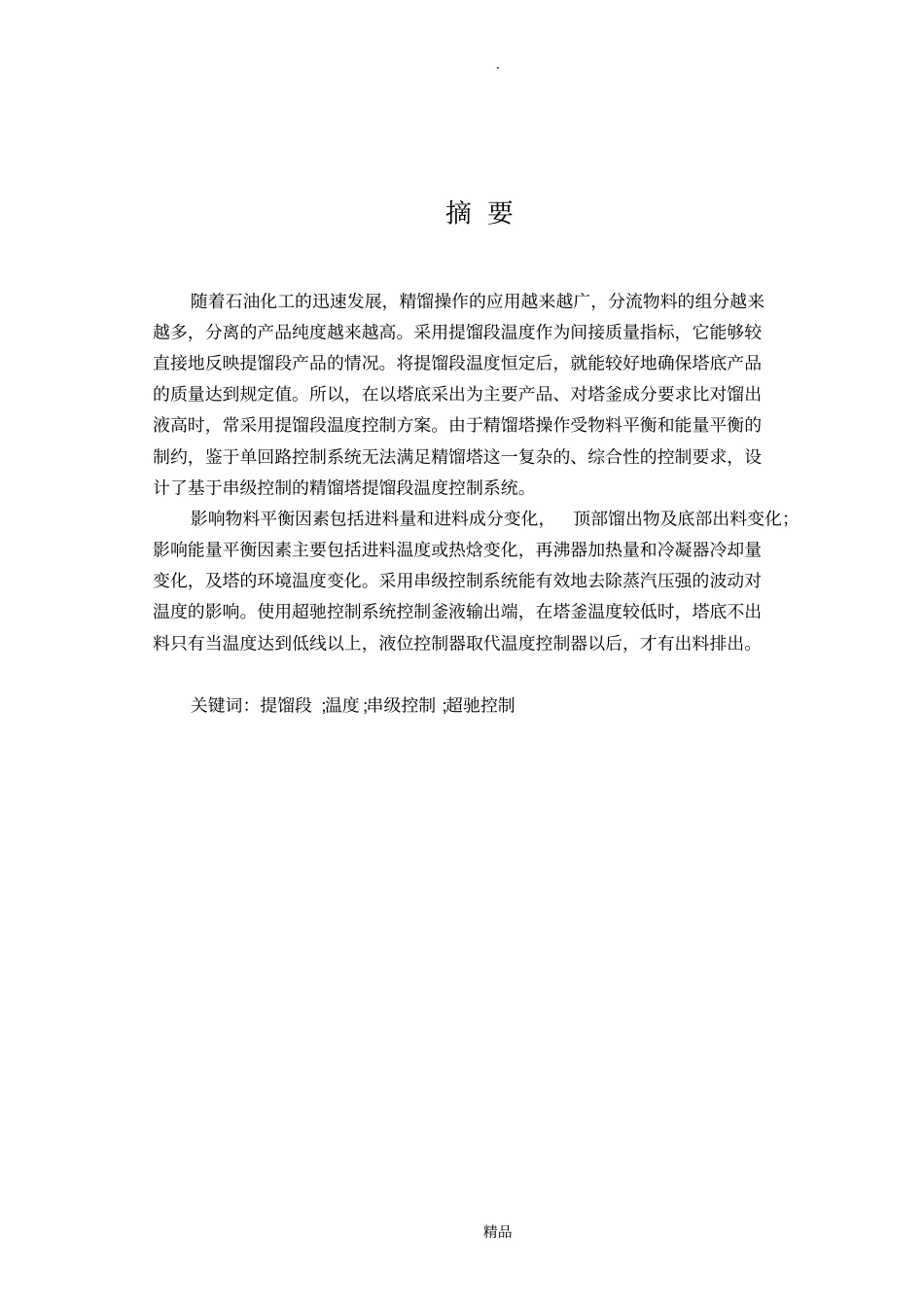

. 精品辽宁工业 大 学过程控制系统课程设计(论文)题目:精馏塔温度控制系统设计院(系):专业班级:学号:学生姓名:指导教师:(签字)起止时间:. 精品摘 要随着石油化工的迅速发展,精馏操作的应用越来越广,分流物料的组分越来越多,分离的产品纯度越来越高。采用提馏段温度作为间接质量指标,它能够较直接地反映提馏段产品的情况。将提馏段温度恒定后,就能较好地确保塔底产品的质量达到规定值。所以,在以塔底采出为主要产品、对塔釜成分要求比对馏出液高时,常采用提馏段温度控制方案。由于精馏塔操作受物料平衡和能量平衡的制约,鉴于单回路控制系统无法满足精馏塔这一复杂的、综合性的控制要求,设计了基于串级控制的精馏塔提馏段温度控制系统。影响物料平衡因素包括进料量和进料成分变化,顶部馏出物及底部出料变化;影响能量平衡因素主要包括进料温度或热焓变化,再沸器加热量和冷凝器冷却量变化,及塔的环境温度变化。采用串级控制系统能有效地去除蒸汽压强的波动对温度的影响。使用超驰控制系统控制釜液输出端,在塔釜温度较低时,塔底不出料只有当温度达到低线以上,液位控制器取代温度控制器以后,才有出料排出。关键词:提馏段 ;温度 ;串级控制 ;超驰控制. 精品目 录第 1 章 绪论 .......................................................... 1第 2 章 课程设计的方案 ................................................ 22.1 概述 ......................................................... 22.1.1 物料平衡关系 ........................................................................................ 22.1.2 能量平衡关系 ........................................................................................ 32.2 设计方案 ..................................................... 32.2.1 控制方案类型 ........................................................................................ 32.2.2 控制方案的选择 .................................................................................... 4第 3 章 系统各仪表选择 ................................................ 93.1 检测变送器的原理............................................. 93.1.1 温度变送器的选择 ................................................................
