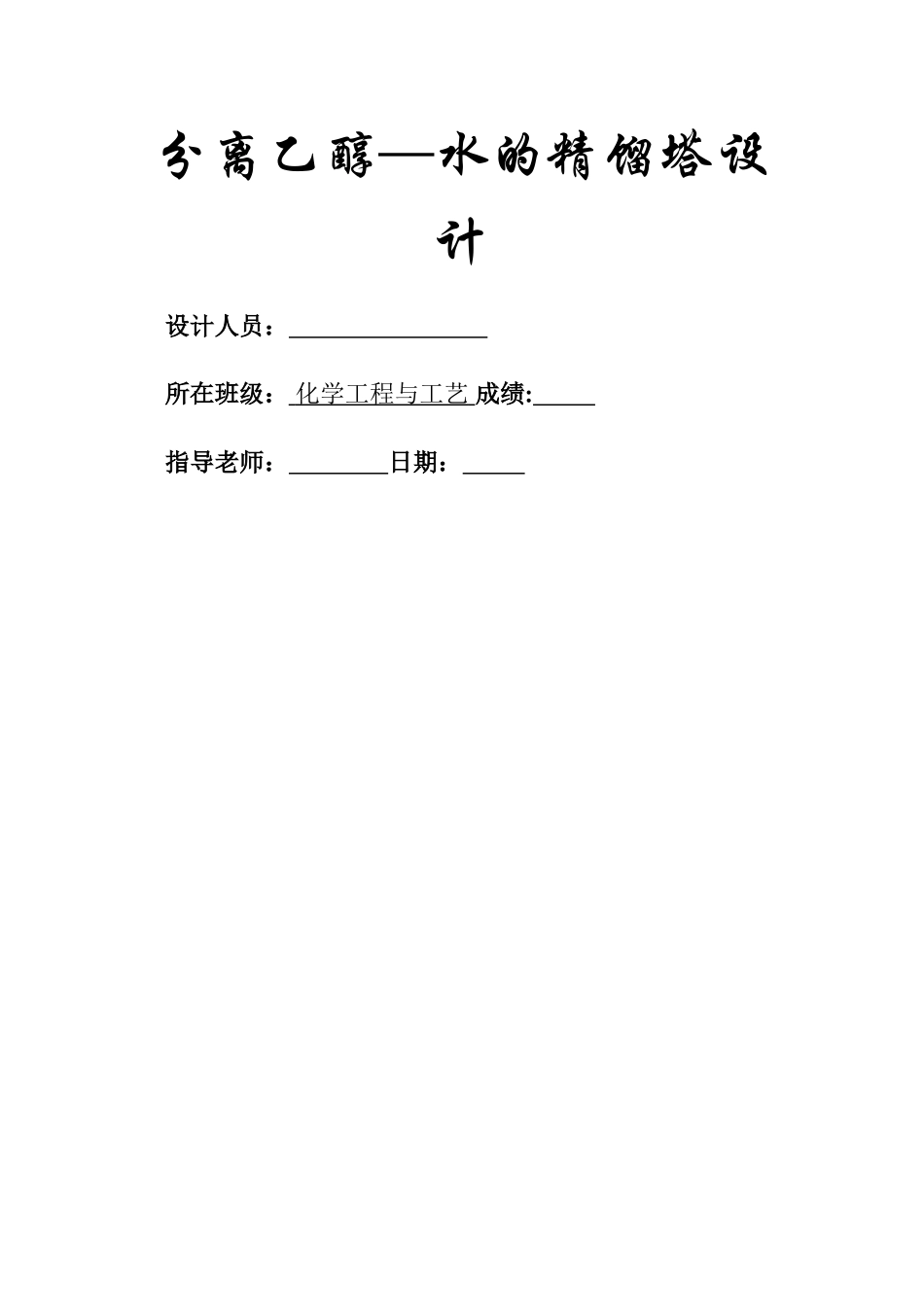

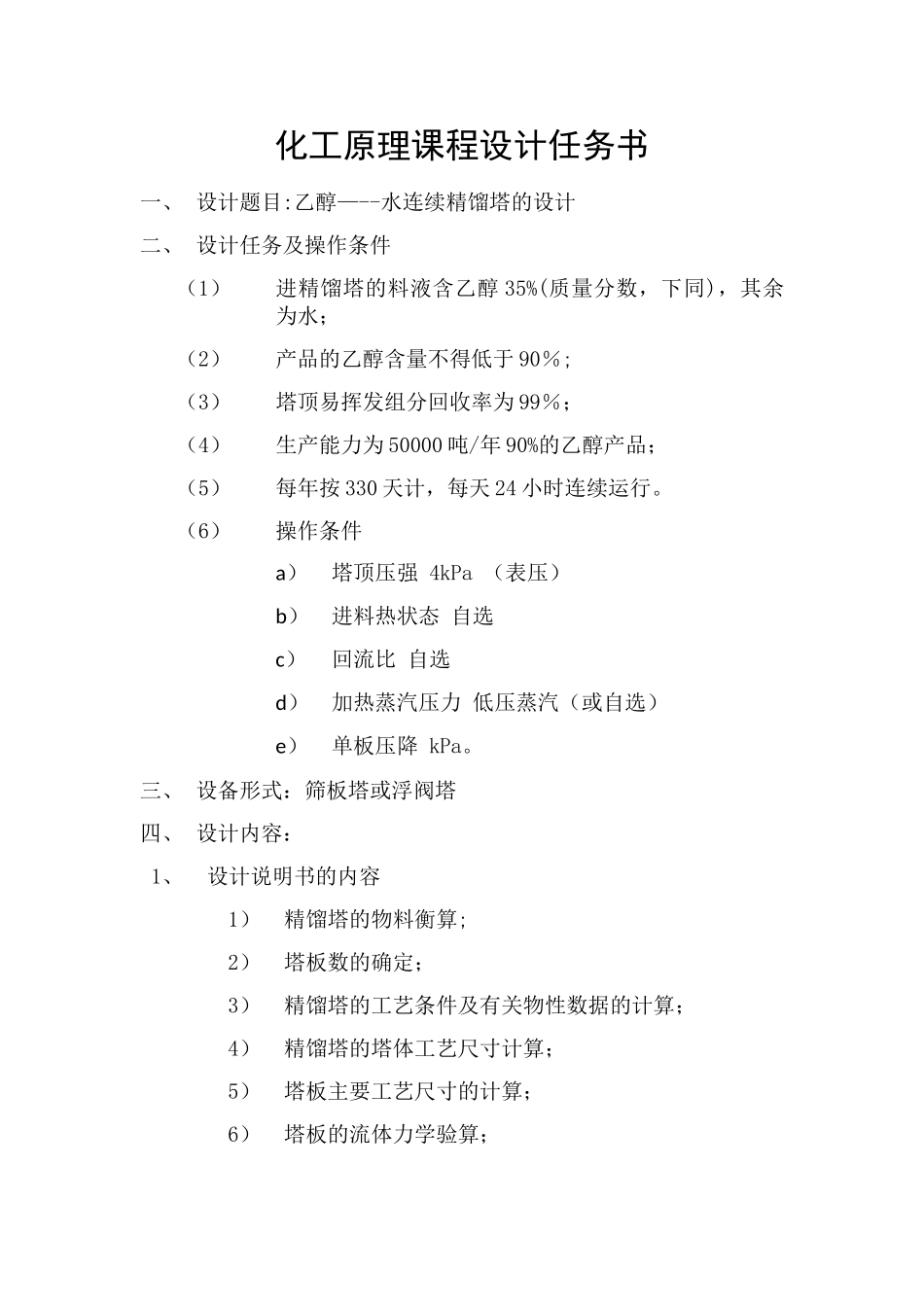

分离乙醇—水的精馏塔设计设计人员： 所在班级： 化学工程与工艺 成绩: 指导老师： 日期： 化工原理课程设计任务书一、 设计题目:乙醇—--水连续精馏塔的设计二、 设计任务及操作条件（1）进精馏塔的料液含乙醇 35%(质量分数，下同)，其余为水；（2）产品的乙醇含量不得低于 90％;（3）塔顶易挥发组分回收率为 99％；（4）生产能力为 50000 吨/年 90%的乙醇产品；（5）每年按 330 天计，每天 24 小时连续运行。（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态 自选c）回流比 自选 d）加热蒸汽压力 低压蒸汽（或自选）e）单板压降 kPa。三、 设备形式：筛板塔或浮阀塔四、 设计内容：1、设计说明书的内容1）精馏塔的物料衡算;2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸);2）绘制精馏塔设计条件图 （A2 号图纸）；五、 设计基础数据:1. 常压下乙醇-——水体系的 t—x—y 数据；2. 乙醇的密度、粘度、表面张力等物性参数.一、设计题目:乙醇--—水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇 35％（质量分数，下同）,其余为水；产品的乙醇含量不得低于 90％；塔顶易挥发组分回收率为 99％，生产能力为 50000 吨/年90％的乙醇产品；每年按 330 天计,每天 24 小时连续运行。塔顶压强 4kPa (表压）进料热状态 自选回流比 自选 加热蒸汽压力 低压蒸汽(或自选）单板压降 ≤0.7kPa。三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝0.1740原料乙醇组成 xD0。7788塔顶易挥发组分回收率 90％平均摩尔质量 MF =由于生产能力 50000 吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系,但可采纳逐板计算求理论板数,本设计中理论塔板数的计算采纳图解法.由乙醇和水有关物性的数据，求的求得乙醇-水体系的相对挥发度 α=5.1016，最小回流比的计算:采纳泡点进料，所以 q＝1,xF,由气液平衡方程 y , 所以 yq，即，把 xF=xq=𝟎。𝟏𝟕𝟒𝟎作y 轴平行线交操作线与 f.如下图即 。求得 yq=0。5130.所以，根据最小回流比计算公式 Rmin即,Rmin=,根据回流比 R 是最小回流比的合适...
