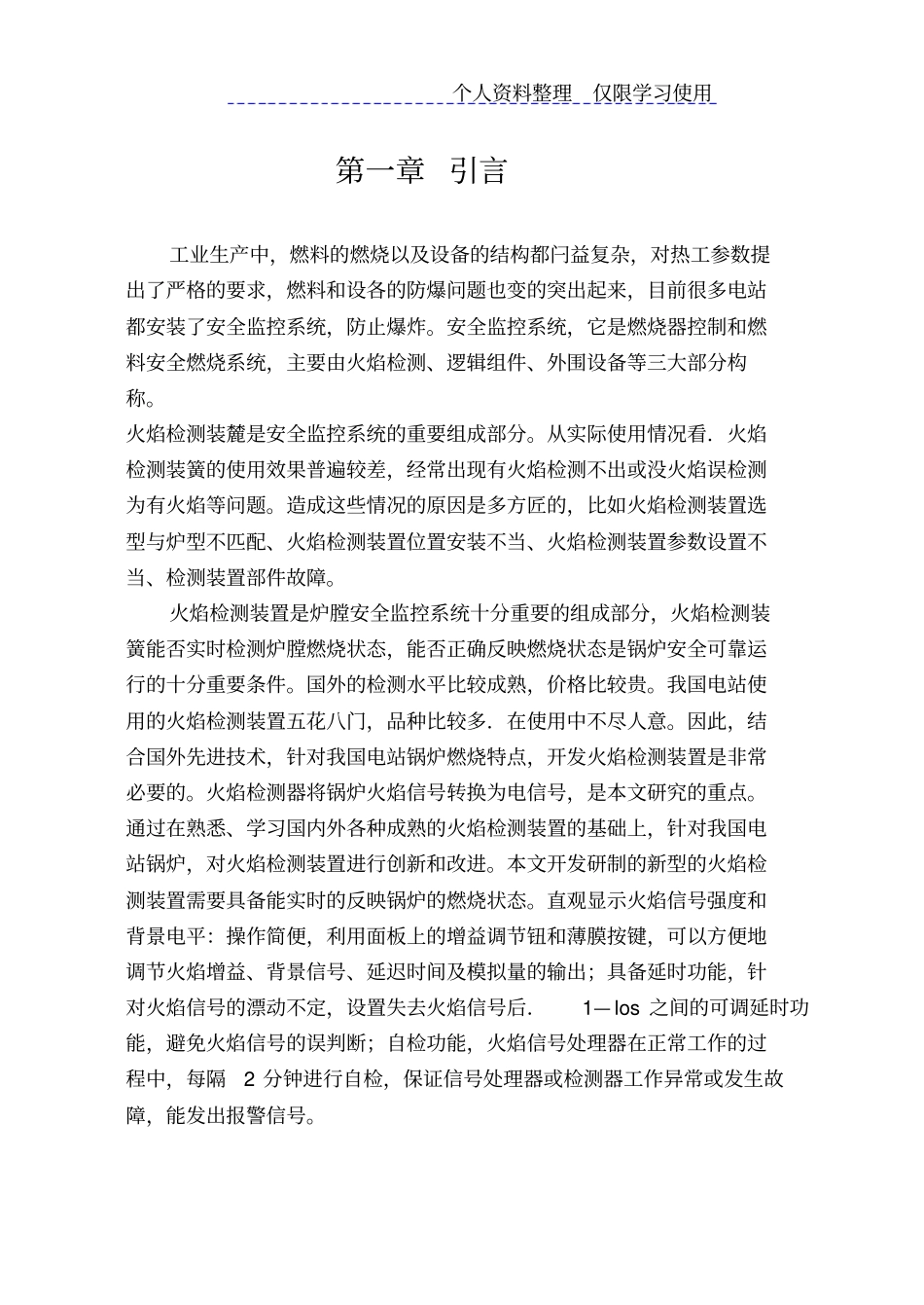

个人资料整理仅限学习使用目录第一章 引言 1第二章 系统方案设计 22.1 红外线火焰检测器2第三章 红外传感器简介 43.1 红外传感器概述 43.2 红外传感器工作原理4第四章 信号处理电路 64.1 放大和 AD 转换电路 64.2 控制电路 94.3 声控报警电路 104.4 显示电路 114.5 电源电路 12第五章 控制系统统软件设计145.1 程序流程图 145.2 A/D 转换子程序 145.3 显示子程序 15第六章 传感器课程设计总结17参考文献 18个人资料整理仅限学习使用第一章 引言工业生产中，燃料的燃烧以及设备的结构都闩益复杂，对热工参数提出了严格的要求，燃料和设各的防爆问题也变的突出起来，目前很多电站都安装了安全监控系统，防止爆炸。安全监控系统，它是燃烧器控制和燃料安全燃烧系统，主要由火焰检测、逻辑组件、外围设备等三大部分构称。火焰检测装麓是安全监控系统的重要组成部分。从实际使用情况看．火焰检测装簧的使用效果普遍较差，经常出现有火焰检测不出或没火焰误检测为有火焰等问题。造成这些情况的原因是多方匠的，比如火焰检测装置选型与炉型不匹配、火焰检测装置位置安装不当、火焰检测装置参数设置不当、检测装置部件故障。火焰检测装置是炉膛安全监控系统十分重要的组成部分，火焰检测装簧能否实时检测炉膛燃烧状态，能否正确反映燃烧状态是锅炉安全可靠运行的十分重要条件。国外的检测水平比较成熟，价格比较贵。我国电站使用的火焰检测装置五花八门，品种比较多．在使用中不尽人意。因此，结合国外先进技术，针对我国电站锅炉燃烧特点，开发火焰检测装置是非常必要的。火焰检测器将锅炉火焰信号转换为电信号，是本文研究的重点。通过在熟悉、学习国内外各种成熟的火焰检测装置的基础上，针对我国电站锅炉，对火焰检测装置进行创新和改进。本文开发研制的新型的火焰检测装置需要具备能实时的反映锅炉的燃烧状态。直观显示火焰信号强度和背景电平：操作简便，利用面板上的增益调节钮和薄膜按键，可以方便地调节火焰增益、背景信号、延迟时间及模拟量的输出；具备延时功能，针对火焰信号的漂动不定，设置失去火焰信号后．1— los 之间的可调延时功能，避免火焰信号的误判断；自检功能，火焰信号处理器在正常工作的过程中，每隔2 分钟进行自检，保证信号处理器或检测器工作异常或发生故障，能发出报警信号。个人资料整理仅限学习使用第二章 系统方案设计2.1 红外线火焰检测器火焰中存在大量的可见光和0．9Pm 以上...
