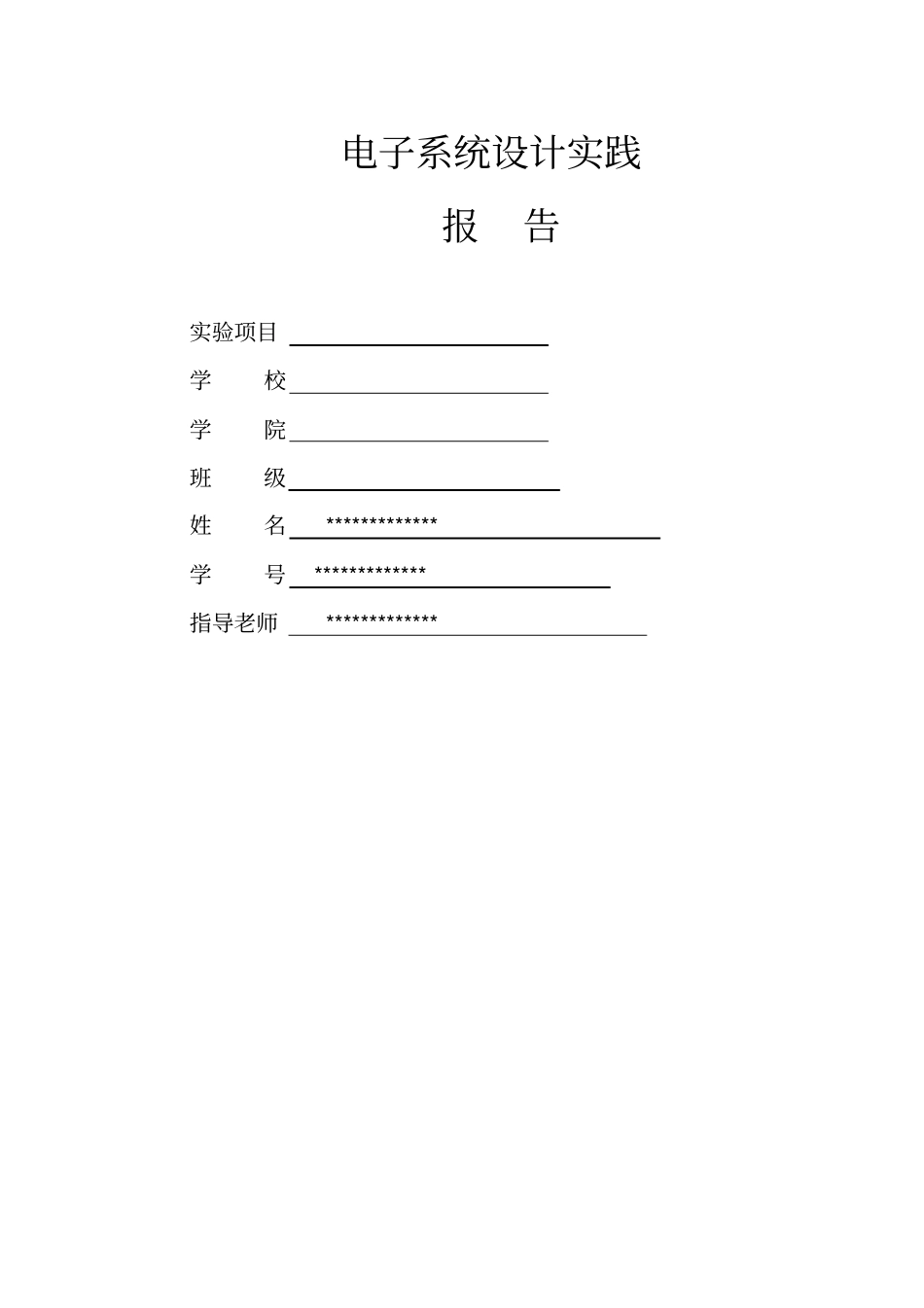

电子系统设计实践报告实验项目学校学院班级姓名************* 学号************* 指导老师************* 一、设计课题设计一个红外遥控发射、接收系统
二、设计要求1、控制系统具有一个发射装置和一个接收装置；2、发射装置具有 4 个按键开关，能够控制装置分别发射 4 种不同编码的红外光束 3、接收装置能够接收、解调出相应的控制信号，并在 4 个 LED上分别显示； 4、遥控距离应大于 5m；5、遥控系统的载波频率为 38kHz；6、能对系统地址进行设置，地址数不小于 16 种
7、参考器件数据手册，设计满足上述功能的红外遥控电路；8、在通用板上实现红外遥控系统；9、利用数字示波器记录红外发射信号、解调后的红外接收信号

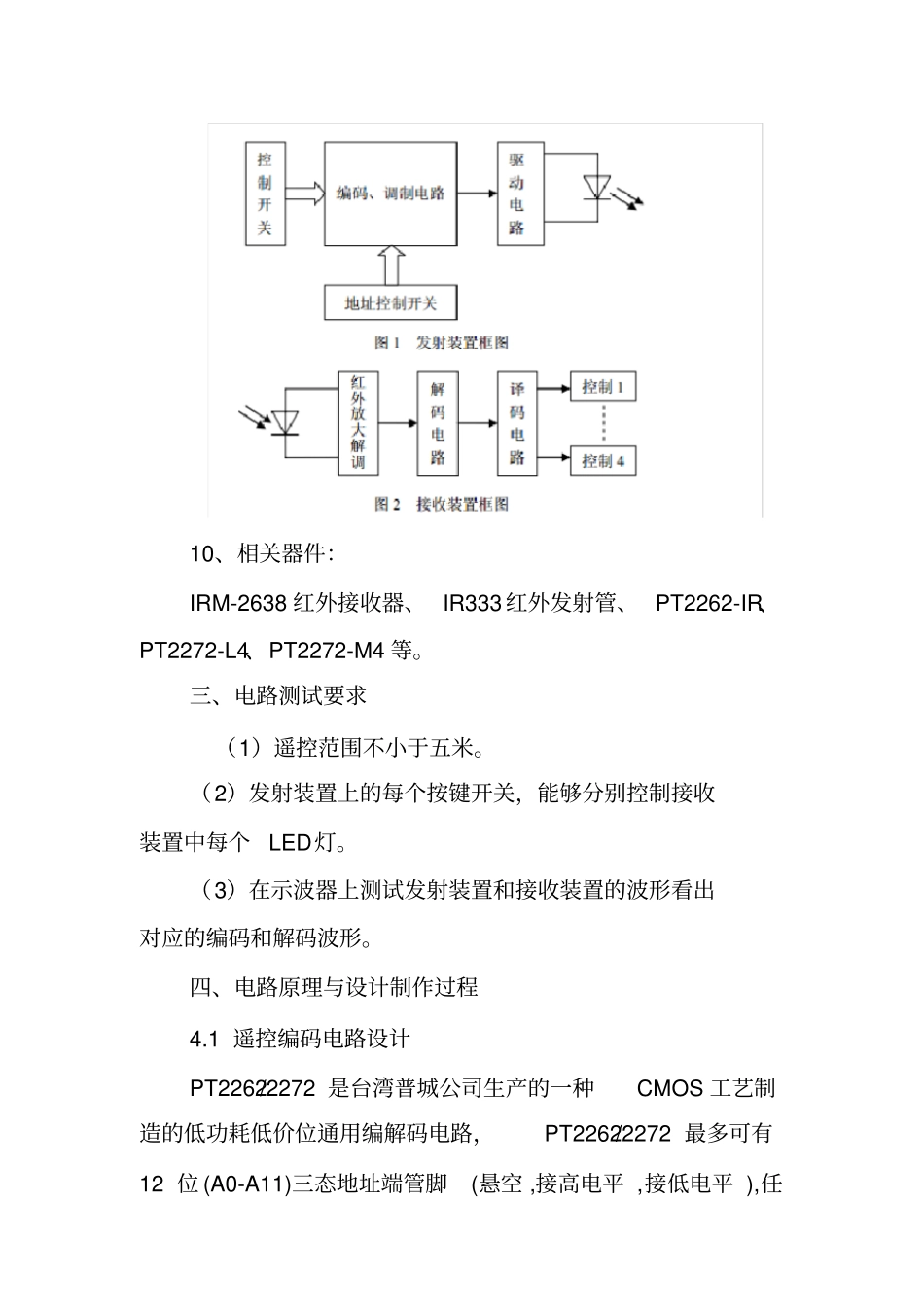

红外遥控系统结构框图：10、相关器件：IRM-2638 红外接收器、 IR333 红外发射管、 PT2262-IR、PT2272-L4、PT2272-M4 等
三、电路测试要求（1）遥控范围不小于五米
（2）发射装置上的每个按键开关，能够分别控制接收装置中每个LED灯
（3）在示波器上测试发射装置和接收装置的波形看出对应的编码和解码波形
四、电路原理与设计制作过程4
1 遥控编码电路设计PT2262/2272 是台湾普城公司生产的一种CMOS 工艺制造的低功耗低价位通用编解码电路，PT2262/2272 最多可有12 位 (A0-A11)三态地址端管脚(悬空 ,接高电平 ,接低电平 ),任意组合可提供531441 地址码 ,PT2262 最多可有6 位(D0-D5)数据端管脚 ,设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路
PT2262/2272特 点 ：CMOS 工艺制造，低功耗，外部元器件少，RC 振荡电阻，工作电压范围宽：2
6～15v ，数据最多可达6 位，地址码最多可达531441 种
应用范围：车辆
