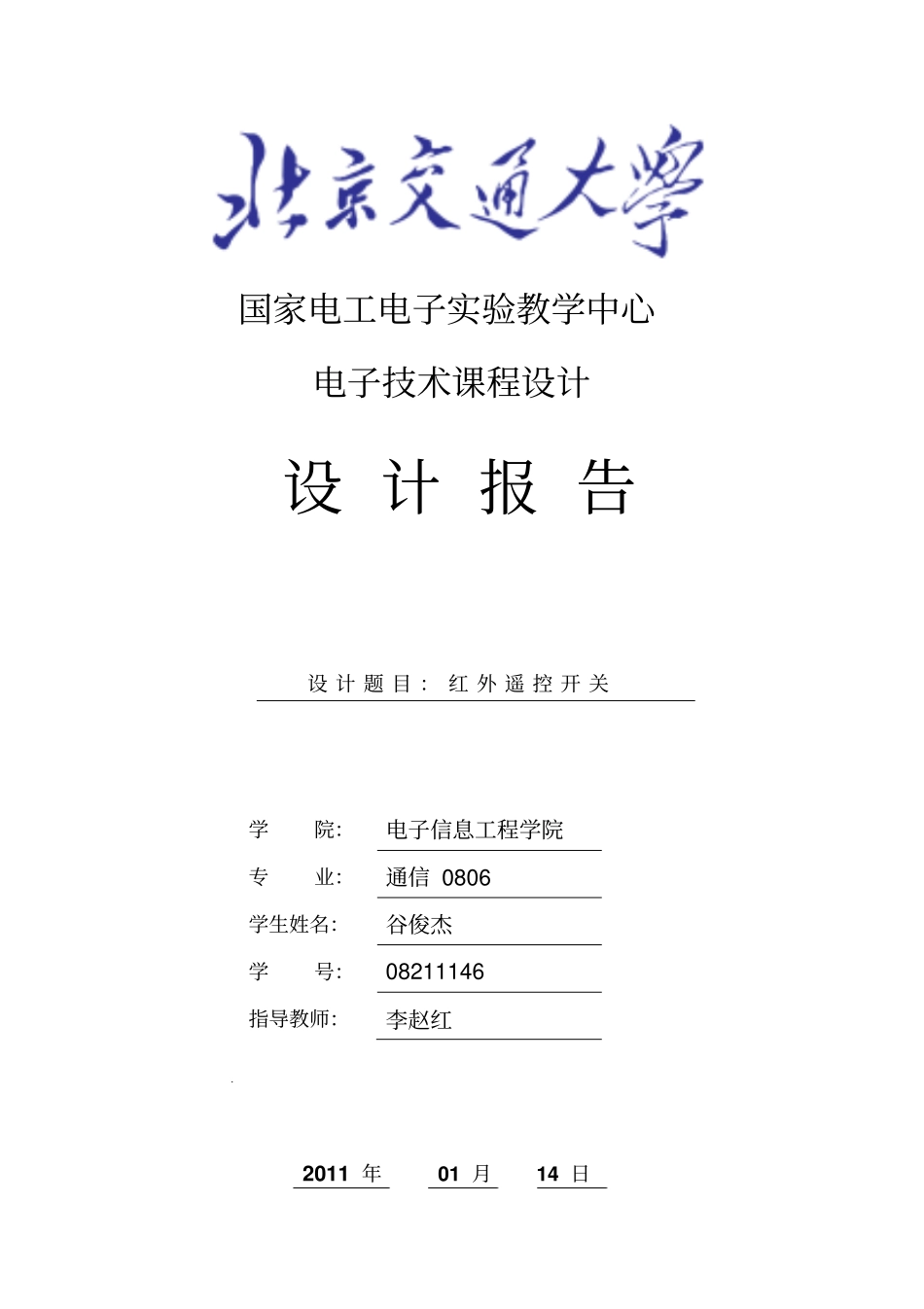

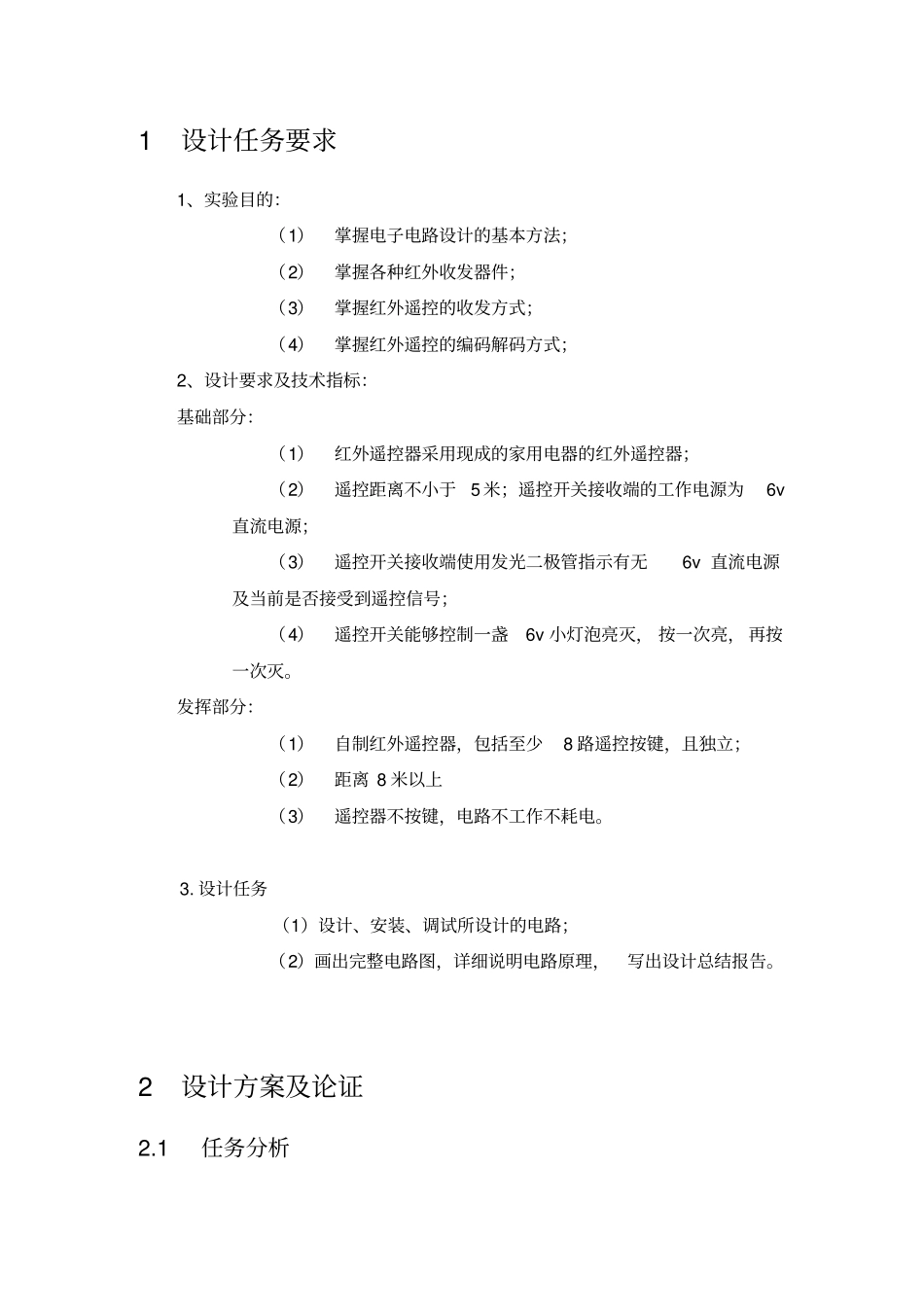

国家电工电子实验教学中心电子技术课程设计设 计 报 告设 计 题 目 ： 红 外 遥 控 开 关学院：电子信息工程学院专业：通信 0806 学生姓名：谷俊杰学号：08211146 指导教师：李赵红2011 年01 月14 日目录1 设计任务要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 设计方案及论证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23 制作及调试过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 10 4 系统测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 5 系统使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 12 6 思考题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 13 7 总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 8 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 1 设计任务要求1、实验目的：（1）掌握电子电路设计的基本方法；（2）掌握各种红外收发器件；（3）掌握红外遥控的收发方式；（4）掌握红外遥控的编码解码方式；2、设计要求及技术指标：基础部分：（1）红外遥控器采用现成的家用电器的红外遥控器；（2）遥控距离不小于5 米；遥控开关接收端的工作电源为6v直流电源；（3）遥控开关接收端使用发光二极管指示有无6v 直流电源及当前是否接受到遥控信号；（4）遥控开关能够控制一盏6v 小灯泡亮灭， 按一次亮， 再按一次灭。发挥部分：（1）自制红外遥控器，包括至少8 路遥控按键，且独立；（2）距离 8 米以上（3）遥控器不按键，电路不工作不耗电。3. 设计任务（1）设计、安装、调试所设计的电路；（2）画出完整电路图，详细说明电路原理，写出设计总结报告。2 设计方案及论证2.1 任务分析红外遥控器红外接收信号处理开关驱动及显示指令按键信号产生调制解调驱动电路发射电路1. 工作原理及设计思路红外遥控开关的组成框图（如图1）。首先需要了解红外信号编码的特点，红外信号有几种不同的编码方式，例如可以使用不同的脉冲宽度代表0和 1，也可以使用信号沿的变化代表0 和 1，但是红外遥控信号总是由一串脉冲所组成的。按下红外遥控器不同的按键之后发出的编码不同。如果将脉冲串进行单稳整形，就可以得到一个脉冲，用它来控制一个触发器就可以实现一个单路的遥控开关；如果将脉冲串进行解码，就可以实现多路遥控开关。图 1 红外遥控开关组成框图2. 设计框图图 2 红外发射系统组成框图红外遥控发射器由指令器、 信号产生电路、调制电路、驱动电路及红外线发射器组成， 如图 2 所示。当指令键被按下时，指令信号产生电路便 产生所的控制指...
