线材类进料检验规范

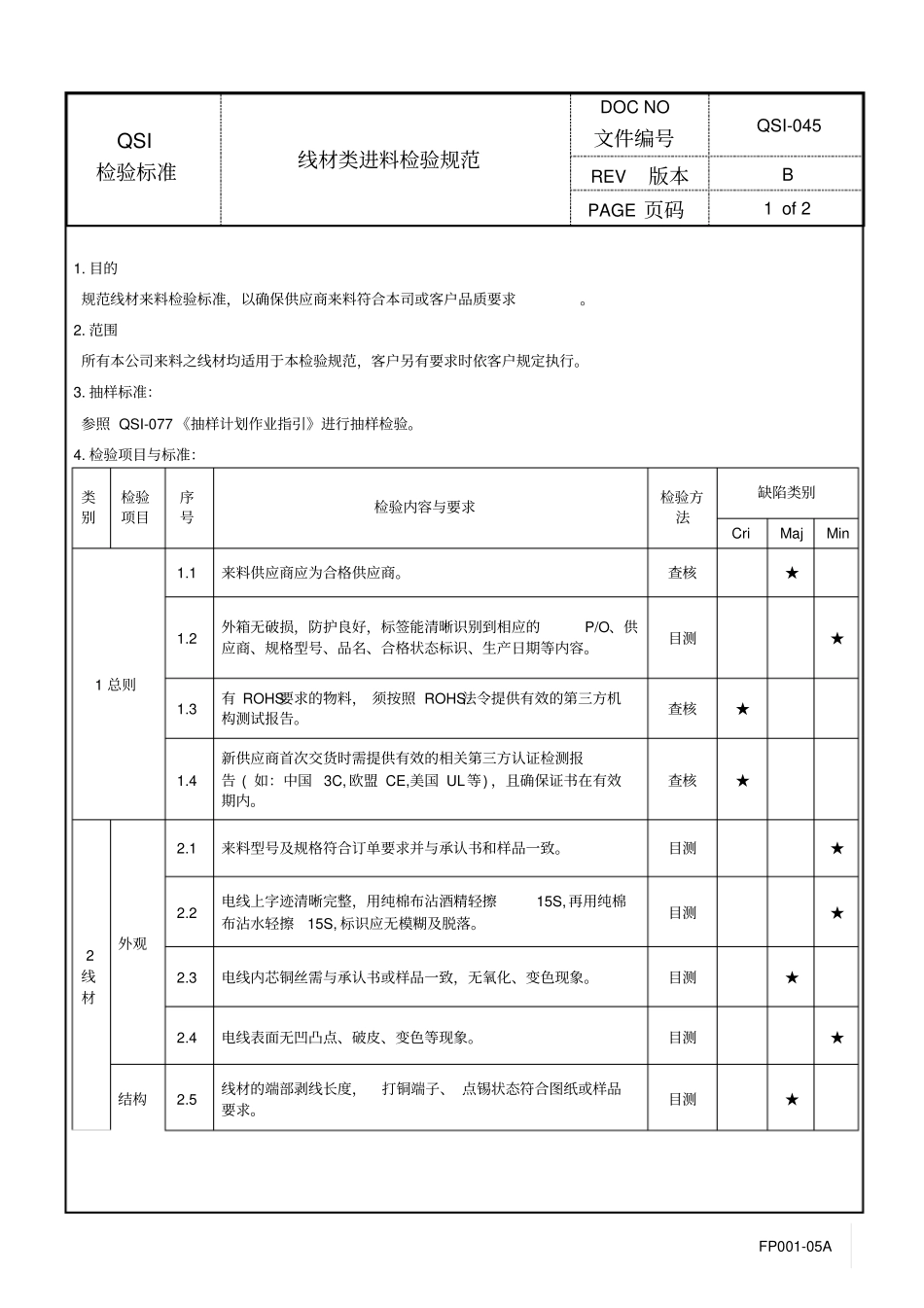

QSI 检验标准线材类进料检验规范DOC NO 文件编号QSI-045 REV 版本BPAGE 页码1 of 2 FP001-05A 1. 目的规范线材来料检验标准，以确保供应商来料符合本司或客户品质要求。2. 范围所有本公司来料之线材均适用于本检验规范，客户另有要求时依客户规定执行。3. 抽样标准：参照 QSI-077 《抽样计划作业指引》进行抽样检验。4. 检验项目与标准：类别检验项目序号检验内容与要求检验方法缺陷类别Cri Maj Min 1 总则1.1 来料供应商应为合格供应商。查核★1.2 外箱无破损，防护良好，标签能清晰识别到相应的P/O、供应商、规格型号、品名、合格状态标识、生产日期等内容。目测★1.3 有 ROHS要求的物料， 须按照 ROHS法令提供有效的第三方机构测试报告。查核★1.4 新供应商首次交货时需提供有效的相关第三方认证检测报告 ( 如：中国 3C, 欧盟 CE,美国 UL等) ，且确保证书在有效期内。查核★2线材外观2.1 来料型号及规格符合订单要求并与承认书和样品一致。目测★2.2 电线上字迹清晰完整，用纯棉布沾酒精轻擦15S,再用纯棉布沾水轻擦15S, 标识应无模糊及脱落。目测★2.3 电线内芯铜丝需与承认书或样品一致，无氧化、变色现象。目测★2.4 电线表面无凹凸点、破皮、变色等现象。目测★结构2.5 线材的端部剥线长度，打铜端子、 点锡状态符合图纸或样品要求。目测★QSI 检验标准线材类进料检验规范DOC NO 文件编号QSI-045 REV 版本BPAGE 页码2 of 2 FP001-05A 2.6 线材上需印有认证标志及编号。目测★2线材尺寸2.7 电线尺寸符合承认书或样品要求。卡尺、卷尺★实配2.8 与对应的连接器试装配合良好。（只适用于带连接器的线材）实配件★性能2.9 拉力测试 : 将线材放置在拉力测试机上，在产品两端施加负荷为 15KG的拉力，测试时间为1min, 无出现断芯现象，线长整体尺寸变形不能大于8%。拉力测试机★2.10 导通测试： 导通性能和导通电阻符合承认书要求，不同极性之间不可出现短路现象。万用表★2.11 高压测试： 符合安规或承认书要求。（具体方法和参数依照《线材耐压测试操作指引》执行）耐压测试仪★2.12 绝缘电阻： 按照 GJB1217-1991 中 1005 方法， 导体与绝缘体之间 DC500V，绝缘电阻应大于50MΩ 。绝缘电阻测试仪★2.13 接触电阻： 常温下， 防水连接器公母插合状态下接触电阻小于或等于10mΩ 。接触电阻测试仪★2.14 将连接器与电源输出端连接后, 连续插拔 100 次, 连接器的...
