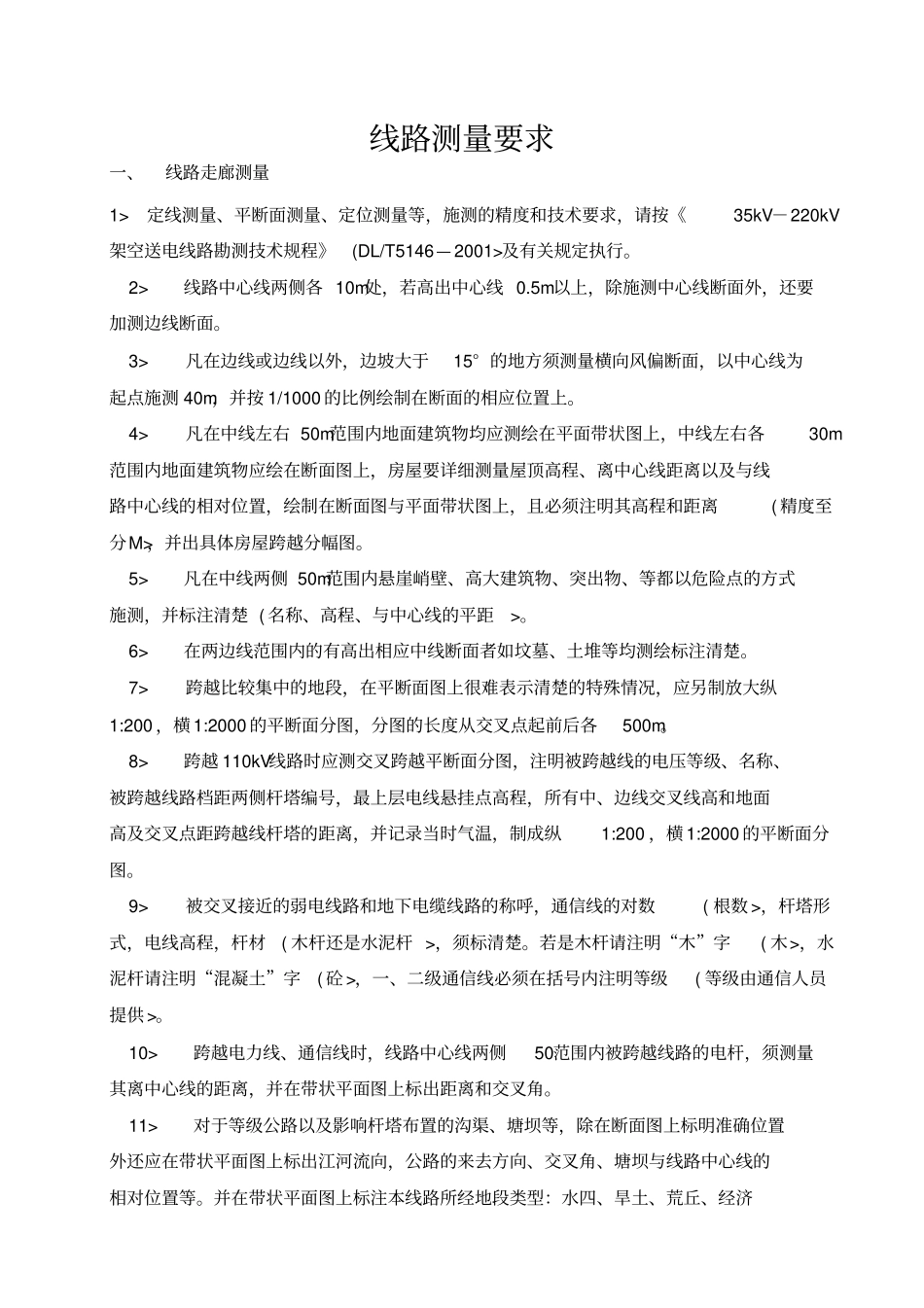

线路测量要求一、线路走廊测量1> 定线测量、平断面测量、定位测量等，施测的精度和技术要求，请按《35kV－220kV 架空送电线路勘测技术规程》(DL/T5146— 2001>及有关规定执行。 2> 线路中心线两侧各 10m处，若高出中心线 0.5m以上，除施测中心线断面外，还要加测边线断面。 3> 凡在边线或边线以外，边坡大于15° 的地方须测量横向风偏断面，以中心线为起点施测 40m，并按 1/1000 的比例绘制在断面的相应位置上。 4> 凡在中线左右 50m范围内地面建筑物均应测绘在平面带状图上，中线左右各30m范围内地面建筑物应绘在断面图上，房屋要详细测量屋顶高程、离中心线距离以及与线路中心线的相对位置，绘制在断面图与平面带状图上，且必须注明其高程和距离( 精度至分M>，并出具体房屋跨越分幅图。 5> 凡在中线两侧 50m范围内悬崖峭壁、高大建筑物、突出物、等都以危险点的方式施测，并标注清楚 ( 名称、高程、与中心线的平距>。 6> 在两边线范围内的有高出相应中线断面者如坟墓、土堆等均测绘标注清楚。 7> 跨越比较集中的地段，在平断面图上很难表示清楚的特殊情况，应另制放大纵1:200 ，横 1:2000 的平断面分图，分图的长度从交叉点起前后各500m。 8> 跨越 110kV线路时应测交叉跨越平断面分图，注明被跨越线的电压等级、名称、被跨越线路档距两侧杆塔编号，最上层电线悬挂点高程，所有中、边线交叉线高和地面高及交叉点距跨越线杆塔的距离，并记录当时气温，制成纵1:200 ，横 1:2000 的平断面分图。 9> 被交叉接近的弱电线路和地下电缆线路的称呼，通信线的对数( 根数 >，杆塔形式，电线高程，杆材( 木杆还是水泥杆 >，须标清楚。若是木杆请注明“木”字( 木>，水泥杆请注明“混凝土”字( 砼 >，一、二级通信线必须在括号内注明等级( 等级由通信人员提供 >。 10> 跨越电力线、通信线时，线路中心线两侧50范围内被跨越线路的电杆，须测量其离中心线的距离，并在带状平面图上标出距离和交叉角。 11> 对于等级公路以及影响杆塔布置的沟渠、塘坝等，除在断面图上标明准确位置外还应在带状平面图上标出江河流向，公路的来去方向、交叉角、塘坝与线路中心线的相对位置等。并在带状平面图上标注本线路所经地段类型：水四、旱土、荒丘、经济林、茶树林及一般树木的名称、树高、树木的疏密程度( 密、较密、疏 >等。在成片林区或植被茂盛的山地，必须在断面上标出林木的始、中、末点的高程及累距。 12> 跨越...
