线路设计常用参数

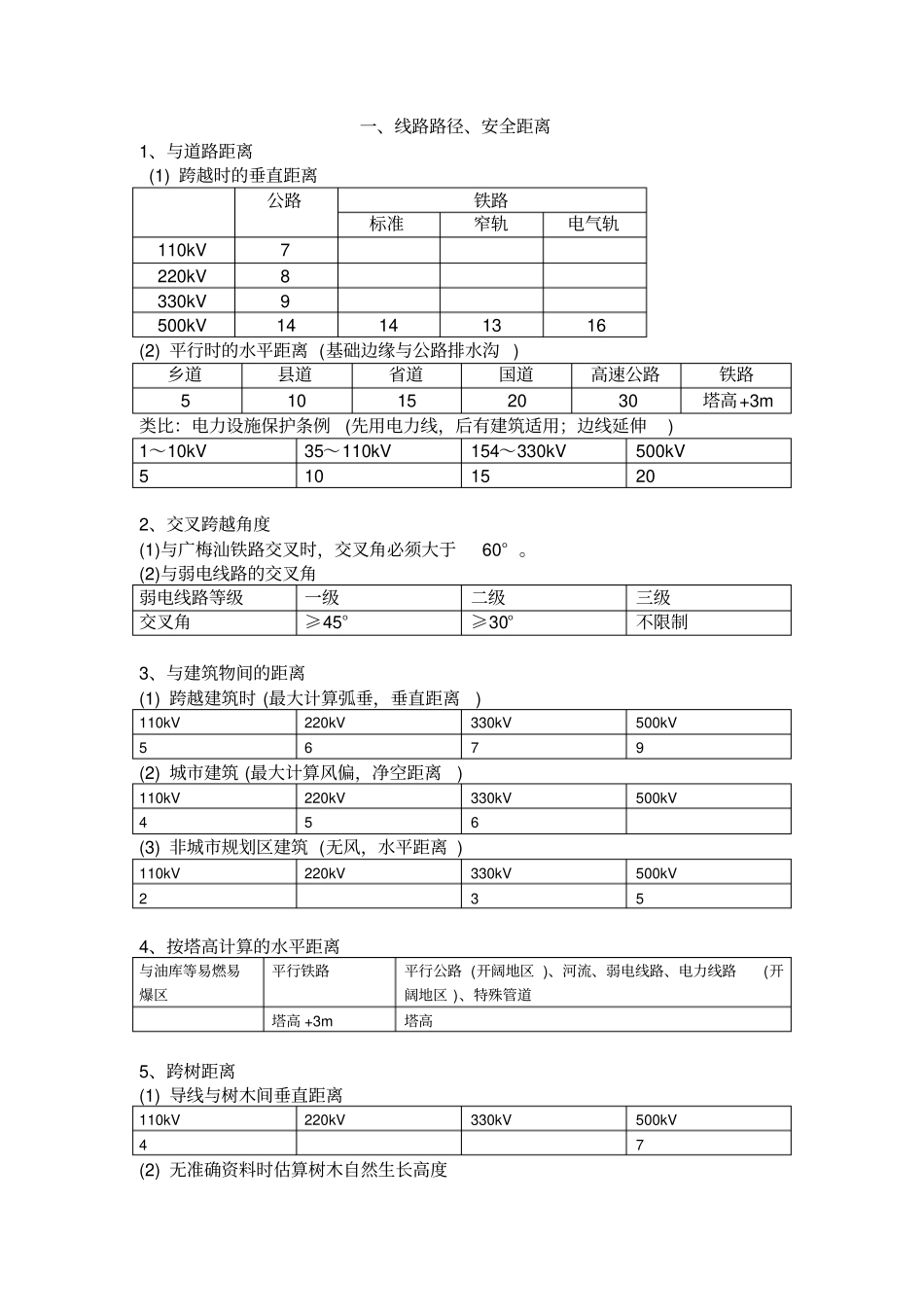

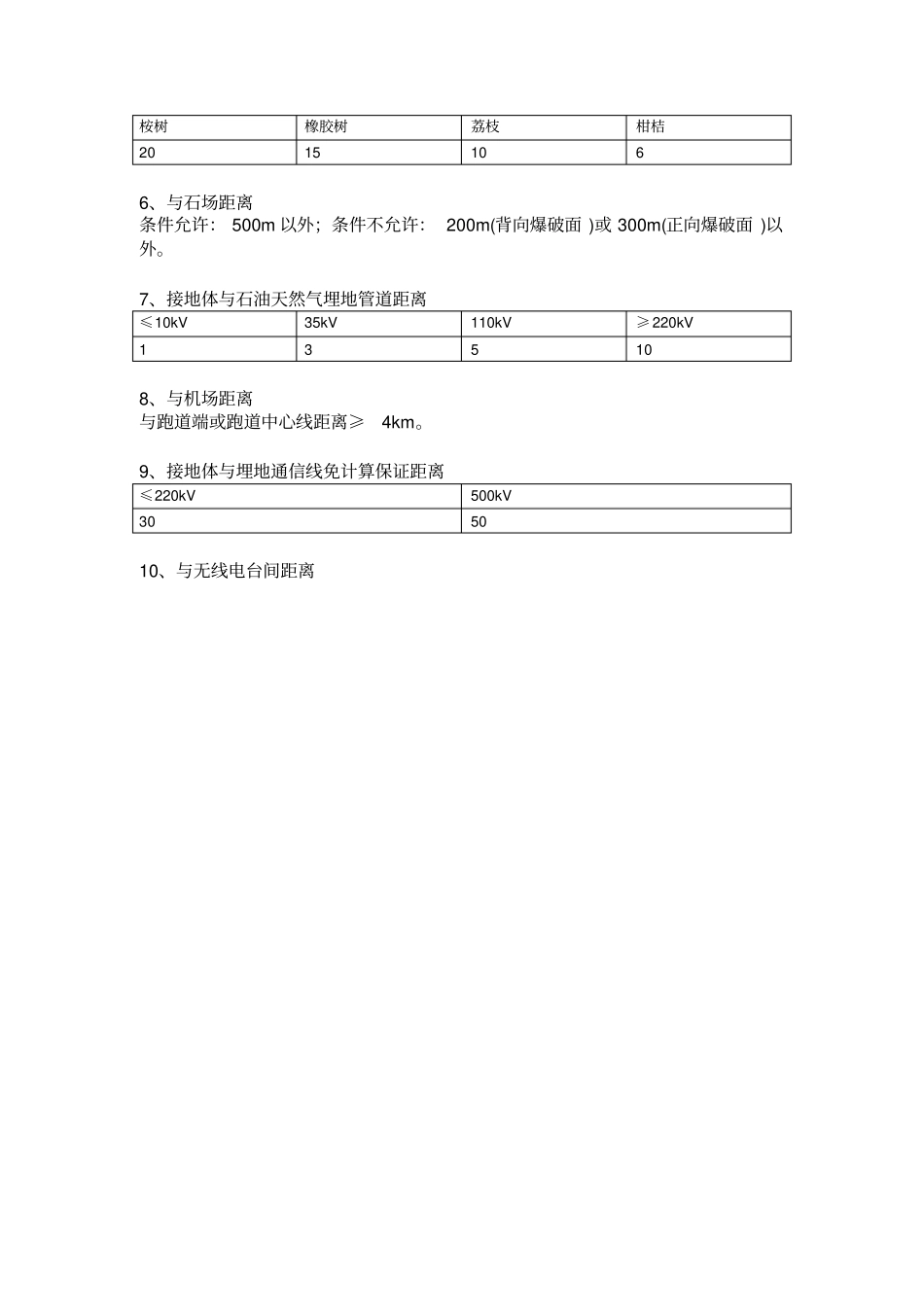

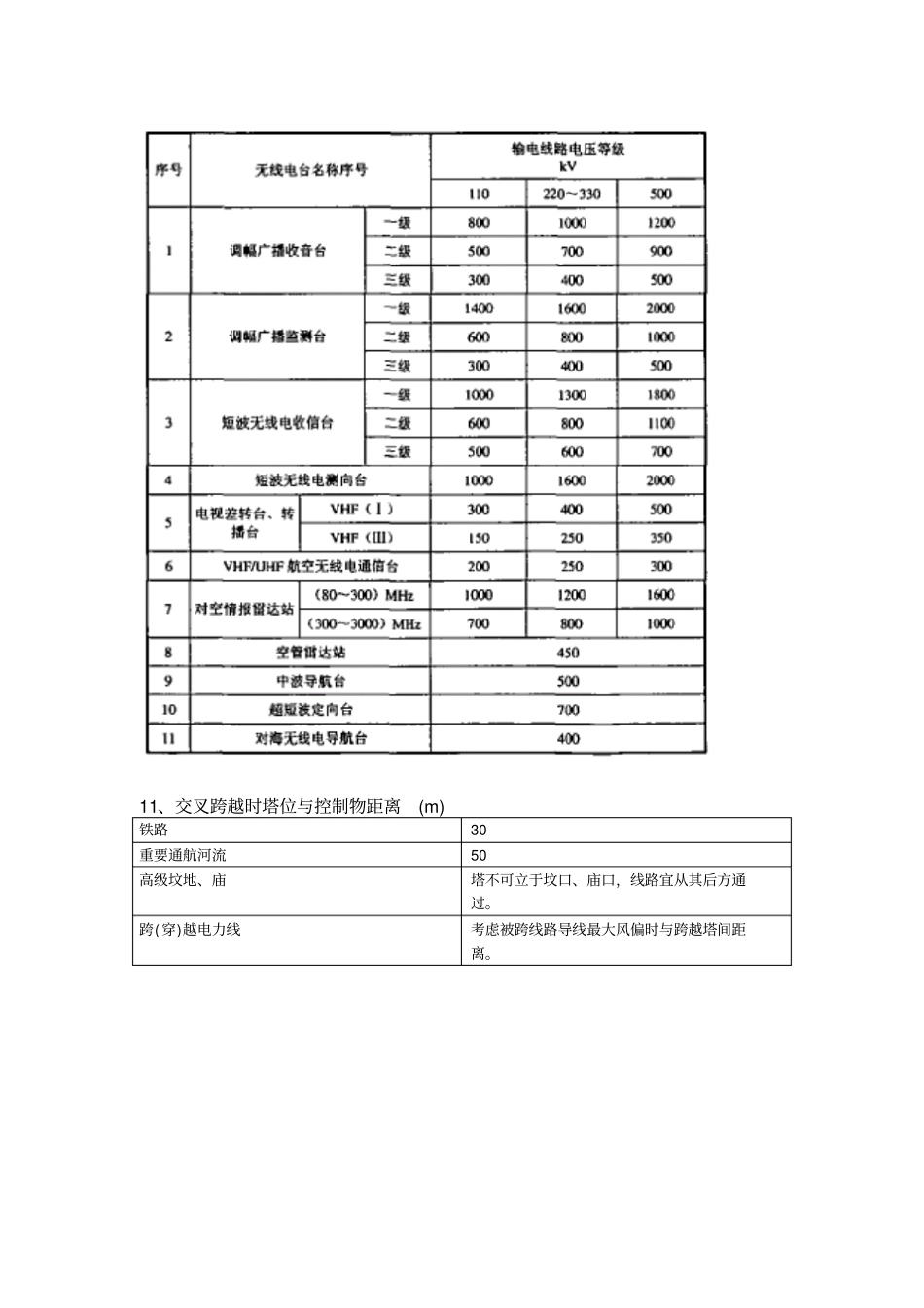

一、线路路径、安全距离1、与道路距离(1) 跨越时的垂直距离公路铁路标准窄轨电气轨110kV 7 220kV 8 330kV 9 500kV 14 14 13 16 (2) 平行时的水平距离 (基础边缘与公路排水沟 ) 乡道县道省道国道高速公路铁路5 10 15 20 30 塔高+3m 类比：电力设施保护条例(先用电力线，后有建筑适用；边线延伸) 1～10kV 35～110kV 154～330kV 500kV 5 10 15 20 2、交叉跨越角度(1)与广梅汕铁路交叉时，交叉角必须大于60° 。(2)与弱电线路的交叉角弱电线路等级一级二级三级交叉角≥45°≥30°不限制3、与建筑物间的距离(1) 跨越建筑时 (最大计算弧垂，垂直距离) 110kV 220kV 330kV 500kV 5 6 7 9 (2) 城市建筑 (最大计算风偏，净空距离) 110kV 220kV 330kV 500kV 4 5 6 (3) 非城市规划区建筑 (无风，水平距离 ) 110kV 220kV 330kV 500kV 2 3 5 4、按塔高计算的水平距离与油库等易燃易爆区平行铁路平行公路 (开阔地区 )、河流、弱电线路、电力线路(开阔地区 )、特殊管道塔高 +3m 塔高5、跨树距离(1) 导线与树木间垂直距离110kV 220kV 330kV 500kV 4 7 (2) 无准确资料时估算树木自然生长高度桉树橡胶树荔枝柑桔20 15 10 6 6、与石场距离条件允许： 500m 以外；条件不允许： 200m(背向爆破面 )或 300m(正向爆破面 )以外。7、接地体与石油天然气埋地管道距离≤10kV 35kV 110kV ≥220kV 1 3 5 10 8、与机场距离与跑道端或跑道中心线距离≥4km。9、接地体与埋地通信线免计算保证距离≤220kV 500kV 30 50 10、与无线电台间距离11、交叉跨越时塔位与控制物距离(m) 铁路30 重要通航河流50 高级坟地、庙塔不可立于坟口、庙口，线路宜从其后方通过。跨(穿)越电力线考虑被跨线路导线最大风偏时与跨越塔间距离。12、规程中与铁路、公路、河流、管道、索道及各种架空线路交叉或接近的基本要求二、电气间隙1、带电部分与杆塔构件的最小间隙110kV 220kV 330kV 500kV 雷电过电压(等高绝缘配置时， 单回路 3.7，双回路 4.1) 操作过电压工频电压带电作业(+0.5) (+0.5)(+0.5) (+0.5) 2、变电站 OY 引下线110kV 220kV 500kV 3、跳线对横担底部距离110kV 220kV 4、档中线间距离CKfULD65.01104.0110kV 220kV 330kV 500kV 5、上下层导地线水平偏移标称电压110 220 330 500 设计冰厚 10mm 设计冰厚 15mm 6、绝缘地线绝缘子间隙一般为 15mm。三、绝缘...
