组合中空锚杆作业指导书【可编辑】

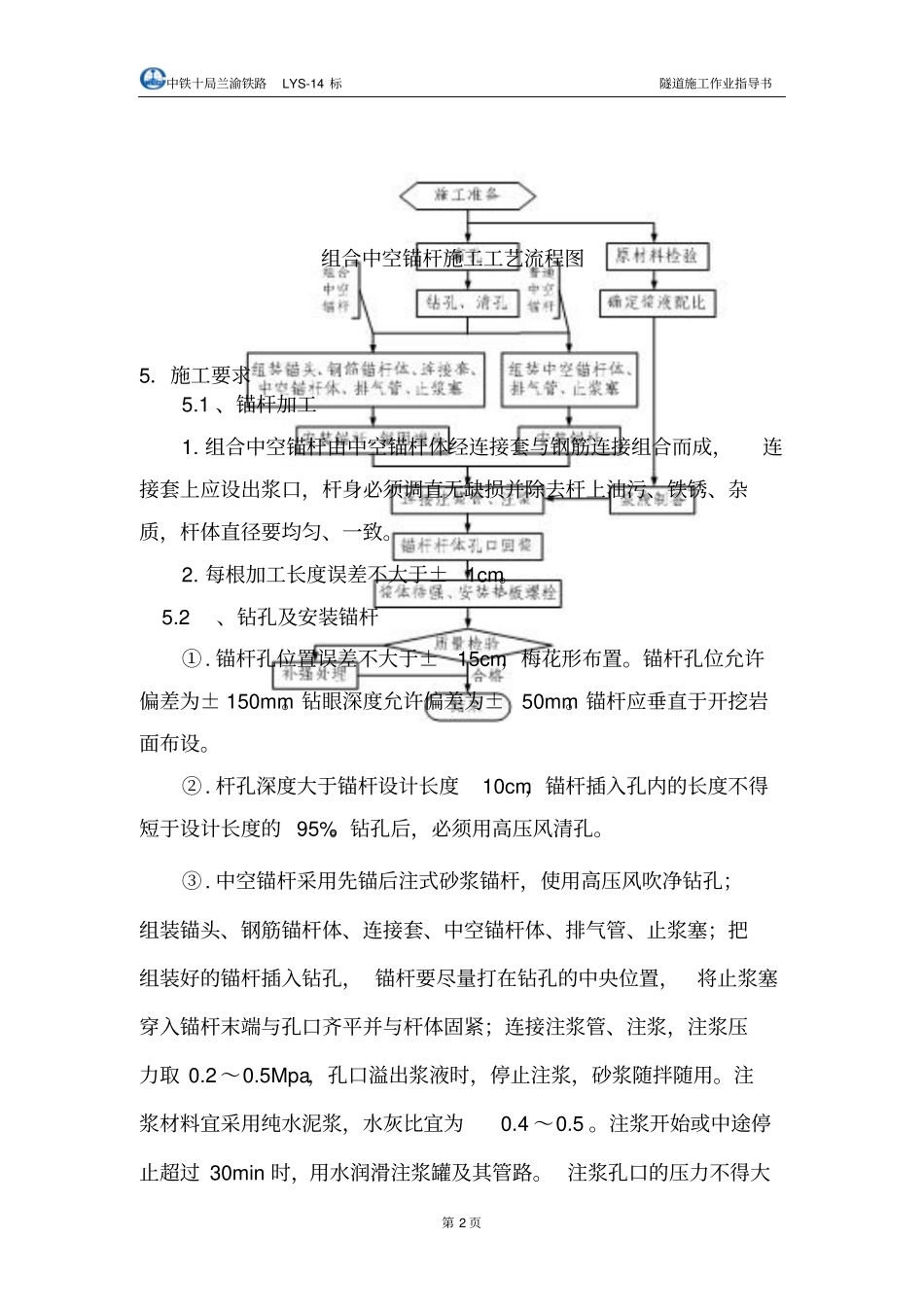

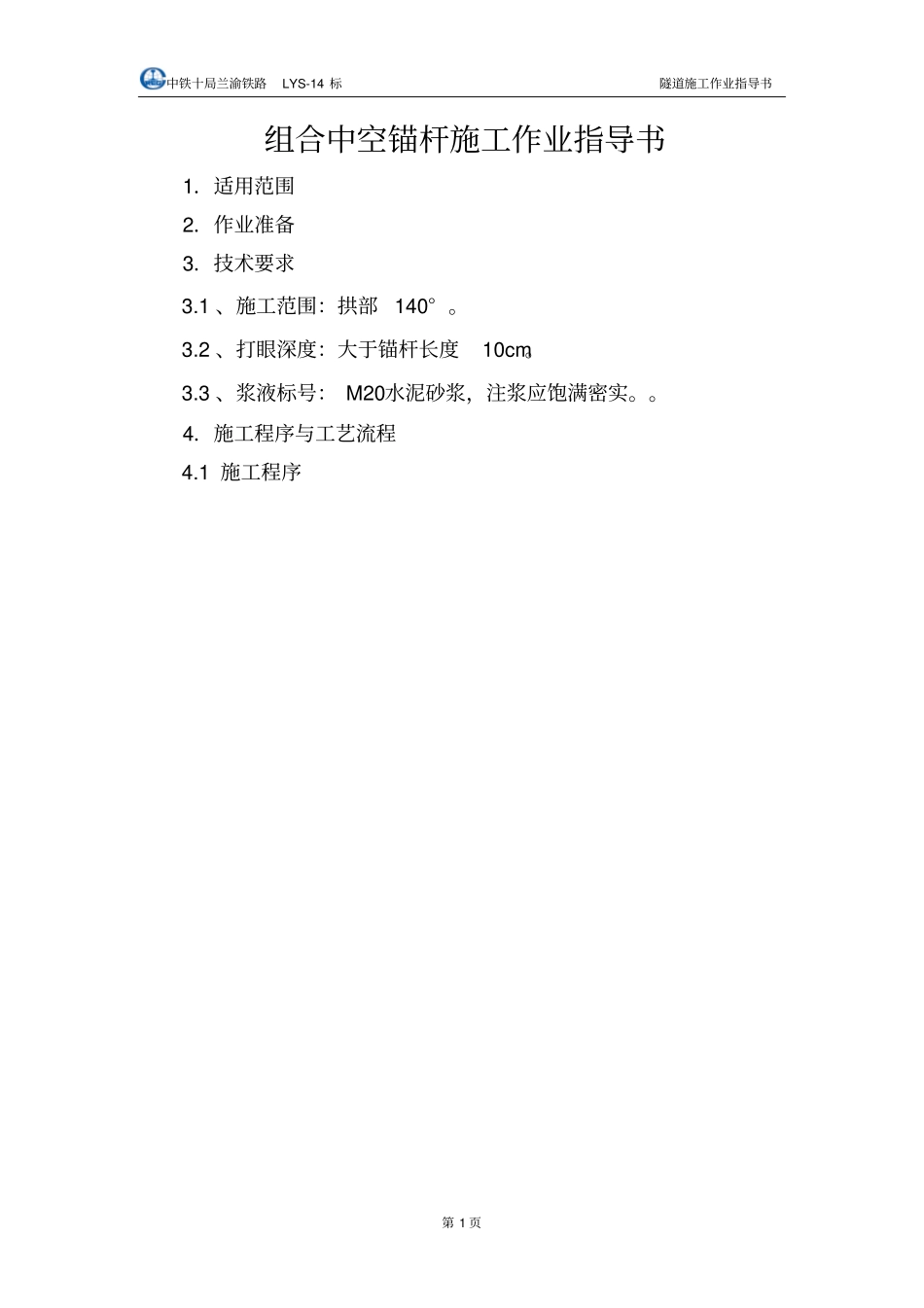

中铁十局兰渝铁路LYS-14 标隧道施工作业指导书第 1 页组合中空锚杆施工作业指导书1．适用范围2．作业准备3．技术要求3.1 、施工范围：拱部140° 。3.2 、打眼深度：大于锚杆长度10cm。3.3 、浆液标号： M20水泥砂浆，注浆应饱满密实。。4．施工程序与工艺流程4.1 施工程序中铁十局兰渝铁路LYS-14 标隧道施工作业指导书第 2 页组合中空锚杆施工工艺流程图5．施工要求5.1 、锚杆加工1. 组合中空锚杆由中空锚杆体经连接套与钢筋连接组合而成，连接套上应设出浆口，杆身必须调直无缺损并除去杆上油污、铁锈、杂质，杆体直径要均匀、一致。2. 每根加工长度误差不大于±1cm。 5.2、钻孔及安装锚杆①. 锚杆孔位置误差不大于±15cm，梅花形布置。锚杆孔位允许偏差为± 150mm。钻眼深度允许偏差为±50mm。锚杆应垂直于开挖岩面布设。②. 杆孔深度大于锚杆设计长度10cm，锚杆插入孔内的长度不得短于设计长度的 95%。钻孔后，必须用高压风清孔。③. 中空锚杆采用先锚后注式砂浆锚杆，使用高压风吹净钻孔；组装锚头、钢筋锚杆体、连接套、中空锚杆体、排气管、止浆塞；把组装好的锚杆插入钻孔， 锚杆要尽量打在钻孔的中央位置，将止浆塞穿入锚杆末端与孔口齐平并与杆体固紧；连接注浆管、注浆，注浆压力取 0.2 ～0.5Mpa，孔口溢出浆液时，停止注浆，砂浆随拌随用。注浆材料宜采用纯水泥浆，水灰比宜为0.4 ～0.5 。注浆开始或中途停止超过 30min 时，用水润滑注浆罐及其管路。 注浆孔口的压力不得大中铁十局兰渝铁路LYS-14 标隧道施工作业指导书第 3 页于 0.4MPa。安装垫板和紧固螺帽应在砂浆体的强度达到10MPa后进行。④. 锚杆体露出岩面长度不应大于喷层的厚度六 质量要求6.1 采用锚杆台车或风枪钻孔，并用高压风清孔。地质为黄土地层时采用煤矿螺旋钻成孔。6.2 应按设计要求定出位置，孔位允许偏差为±150mm。6.3 钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直。6.4 砂浆锚杆的深度误差不得大于±50mm。6.5 钻孔应圆而直， 砂浆锚杆的直径应大于杆体直径15mm，其它锚杆的钻孔直径应与杆体直径相匹配。6.6 杆孔的深度应大于锚杆长度的10cm。6.7 、锚杆施工应在初喷混凝土后进行，以保证锚杆垫板有较平整的基面。锚杆钢筋保护层在采用水泥砂浆时不小于8mm，其强度等级不应低于 M20。锚杆孔内灌注砂浆应饱满密实。7．安全及环保要求以下是附加文档，不需要的朋友下载后删除，谢谢顶岗实习总结专题13 篇教师工作总结专题10 篇
