组合抗震支吊架安装施工方案

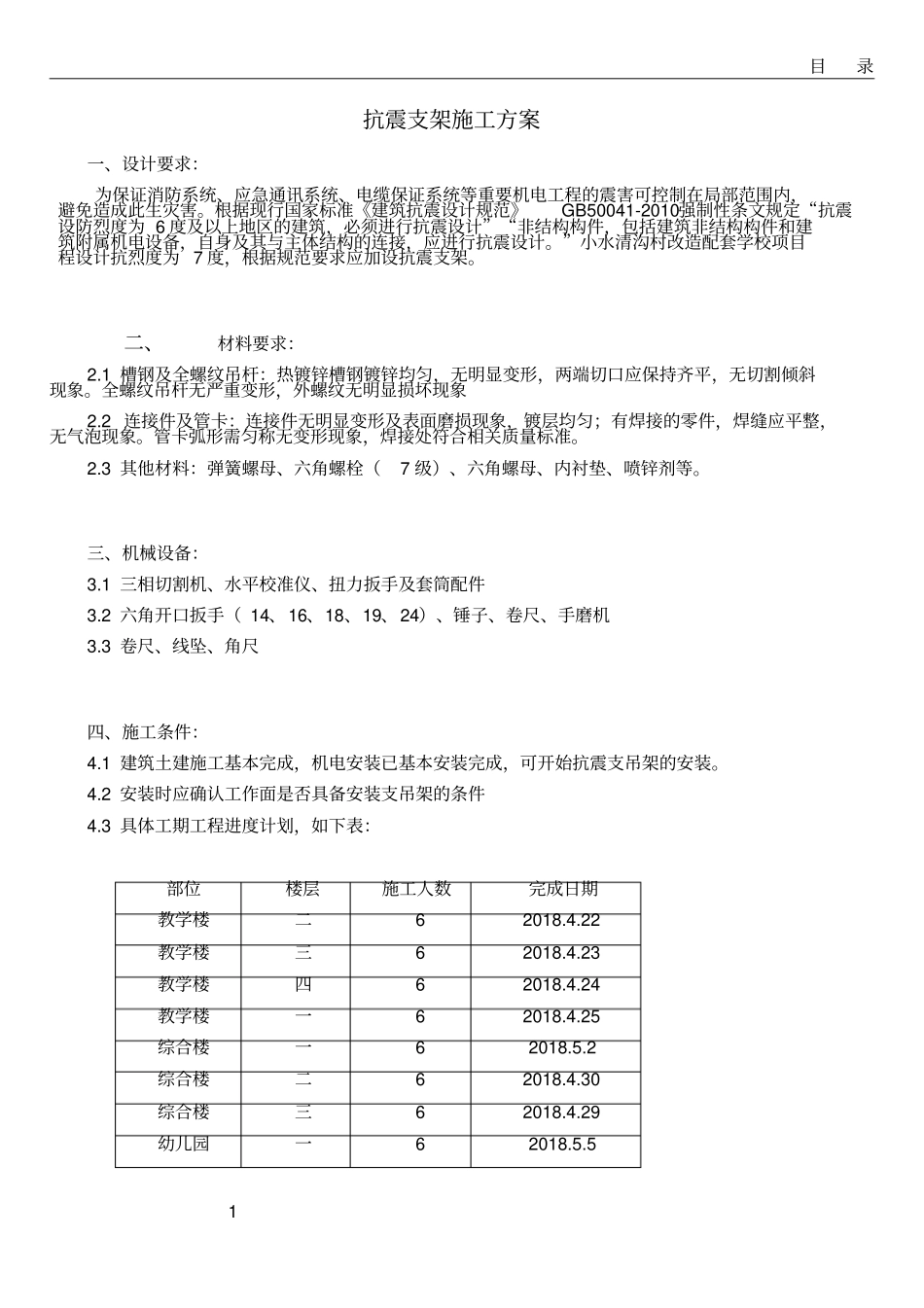

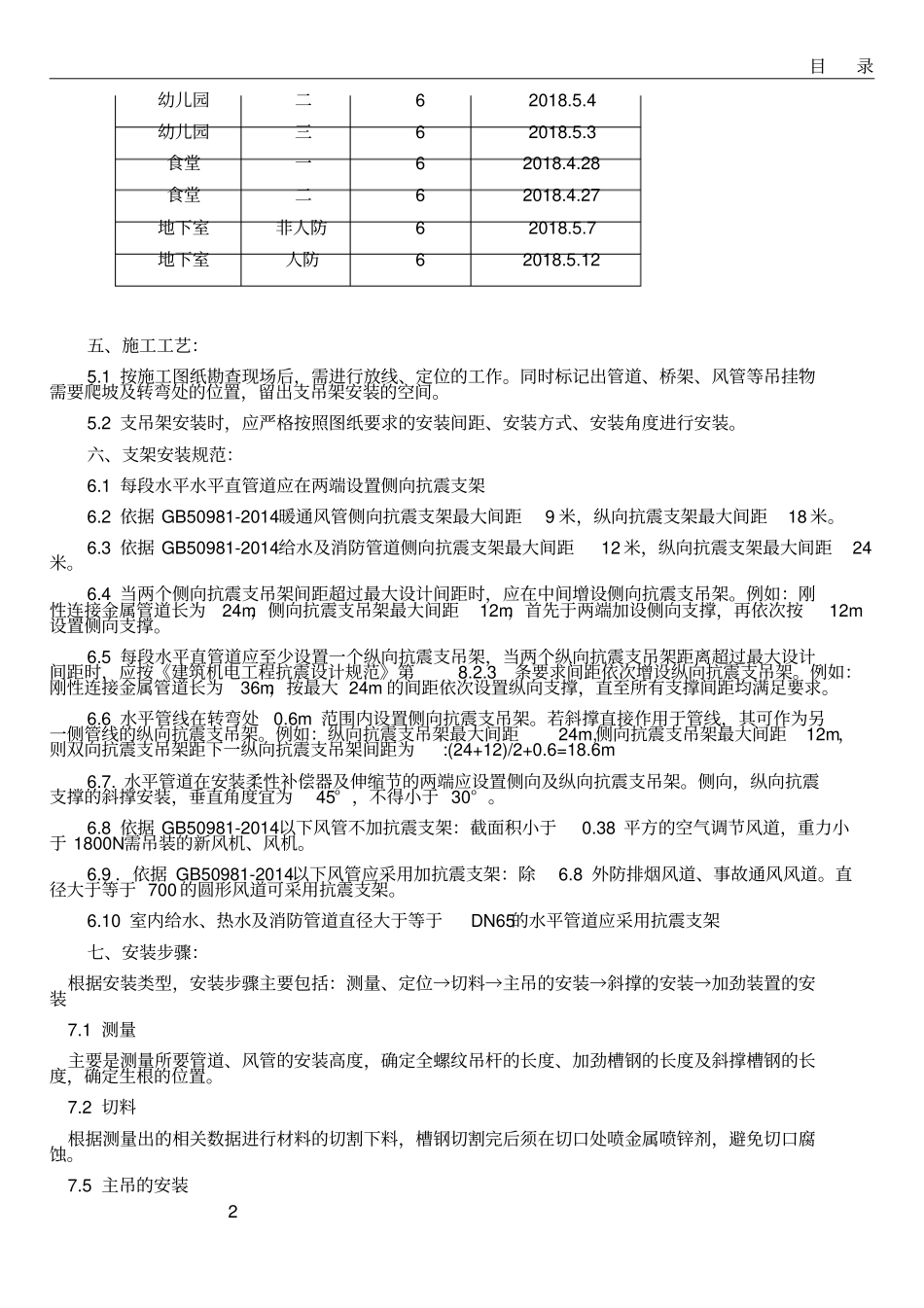

目录1抗震支架施工方案一、设计要求：为保证消防系统、应急通讯系统、电缆保证系统等重要机电工程的震害可控制在局部范围内，避免造成此生灾害。根据现行国家标准《建筑抗震设计规范》GB50041-2010强制性条文规定“抗震设防烈度为 6 度及以上地区的建筑，必须进行抗震设计”“非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与主体结构的连接，应进行抗震设计。”小水清沟村改造配套学校项目程设计抗烈度为 7 度，根据规范要求应加设抗震支架。二、材料要求：2.1 槽钢及全螺纹吊杆：热镀锌槽钢镀锌均匀，无明显变形，两端切口应保持齐平，无切割倾斜现象。全螺纹吊杆无严重变形，外螺纹无明显损坏现象2.2 连接件及管卡：连接件无明显变形及表面磨损现象，镀层均匀；有焊接的零件，焊缝应平整，无气泡现象。管卡弧形需匀称无变形现象，焊接处符合相关质量标准。2.3 其他材料：弹簧螺母、六角螺栓（7 级）、六角螺母、内衬垫、喷锌剂等。三、机械设备：3.1 三相切割机、水平校准仪、扭力扳手及套筒配件3.2 六角开口扳手（ 14、16、18、19、24）、锤子、卷尺、手磨机3.3 卷尺、线坠、角尺四、施工条件：4.1 建筑土建施工基本完成，机电安装已基本安装完成，可开始抗震支吊架的安装。4.2 安装时应确认工作面是否具备安装支吊架的条件4.3 具体工期工程进度计划，如下表：部位楼层施工人数完成日期教学楼二62018.4.22教学楼三62018.4.23教学楼四62018.4.24教学楼一62018.4.25综合楼一62018.5.2综合楼二62018.4.30综合楼三62018.4.29幼儿园一62018.5.5目录2幼儿园二62018.5.4幼儿园三62018.5.3食堂一62018.4.28食堂二62018.4.27地下室非人防62018.5.7地下室人防62018.5.12五、施工工艺：5.1 按施工图纸勘查现场后，需进行放线、定位的工作。同时标记出管道、桥架、风管等吊挂物需要爬坡及转弯处的位置，留出支吊架安装的空间。5.2 支吊架安装时，应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。六、支架安装规范：6.1 每段水平水平直管道应在两端设置侧向抗震支架6.2 依据 GB50981-2014暖通风管侧向抗震支架最大间距9 米，纵向抗震支架最大间距18 米。6.3 依据 GB50981-2014给水及消防管道侧向抗震支架最大间距12 米，纵向抗震支架最大间距24米。6.4 当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支吊架。例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m，首先于两...
