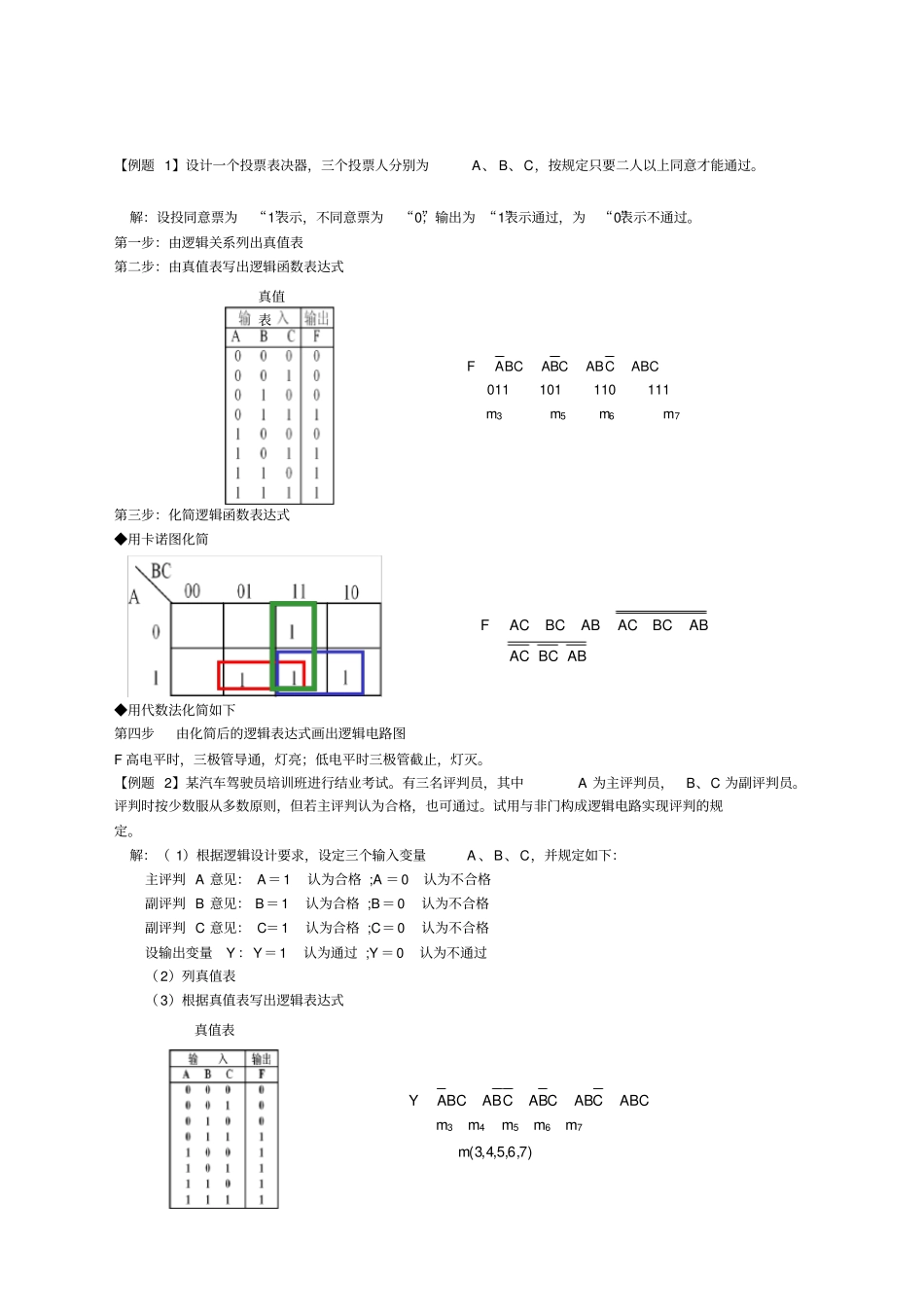

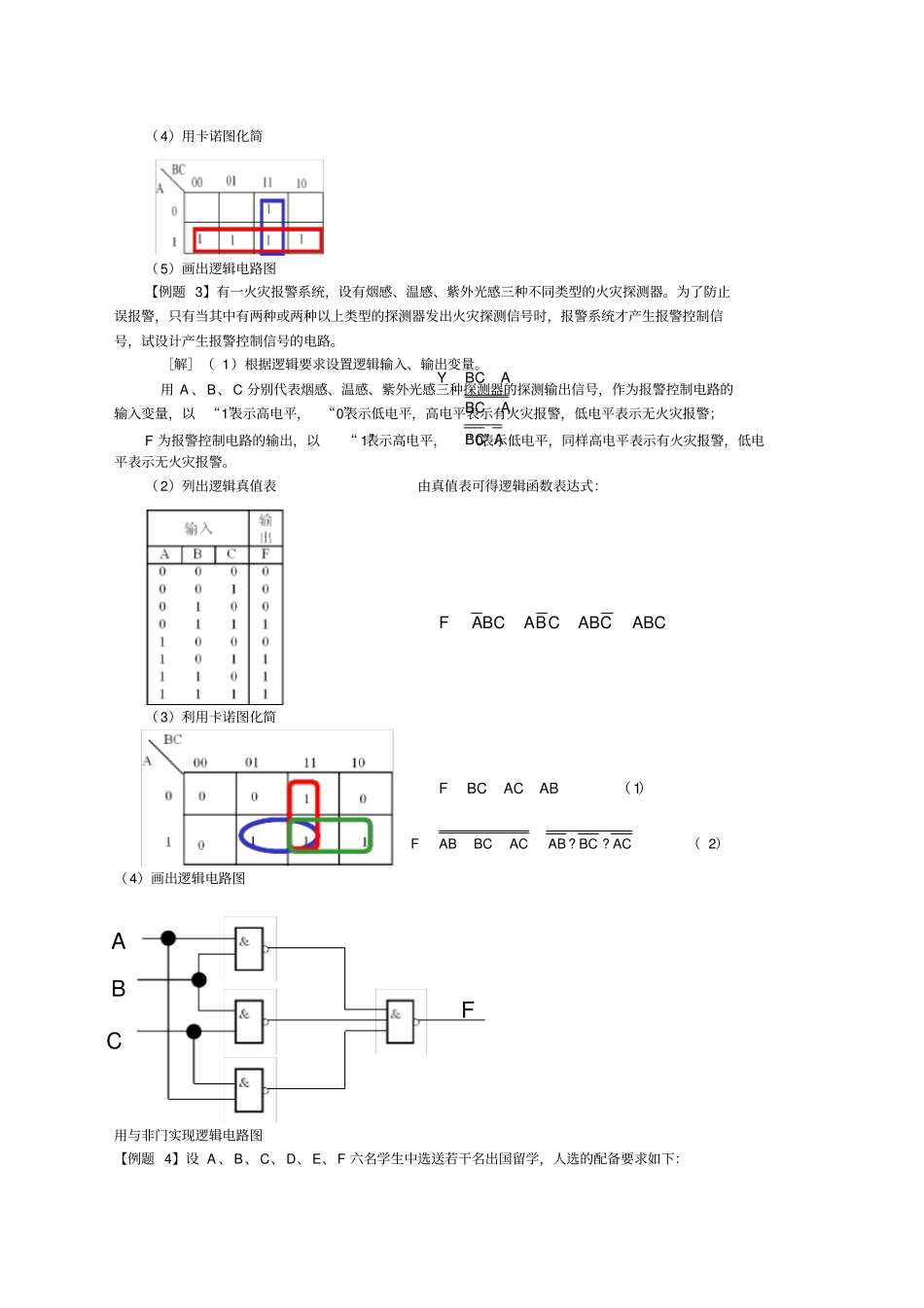

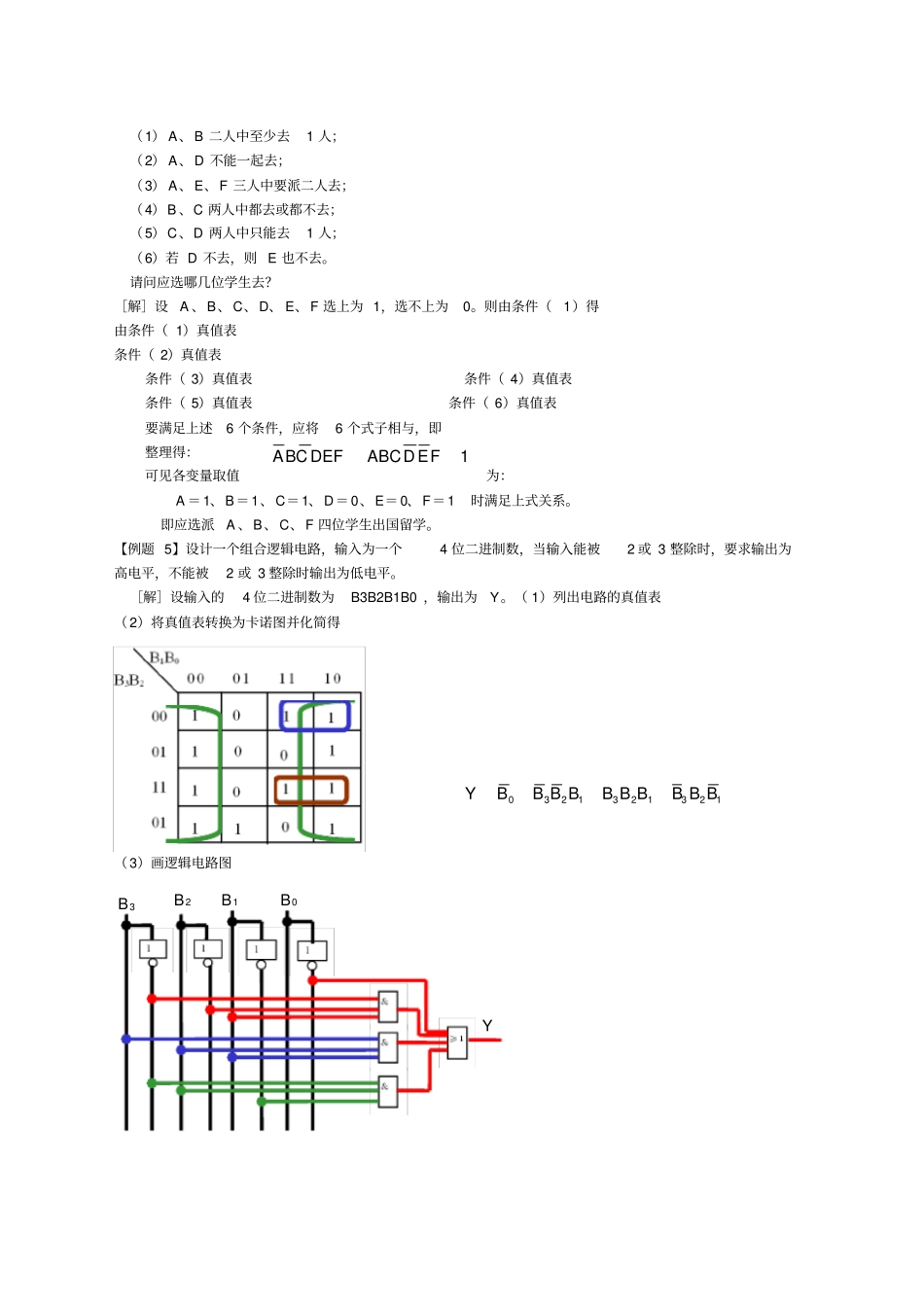

【例题 1】设计一个投票表决器，三个投票人分别为A、 B、C，按规定只要二人以上同意才能通过。解：设投同意票为“1”表示，不同意票为“0”；输出为 “1”表示通过，为“0”表示不通过。第一步：由逻辑关系列出真值表第二步：由真值表写出逻辑函数表达式第三步：化简逻辑函数表达式◆用卡诺图化简◆用代数法化简如下第四步由化简后的逻辑表达式画出逻辑电路图F 高电平时，三极管导通，灯亮；低电平时三极管截止，灯灭。【例题 2】某汽车驾驶员培训班进行结业考试。有三名评判员，其中A 为主评判员，B、C 为副评判员。评判时按少数服从多数原则，但若主评判认为合格，也可通过。试用与非门构成逻辑电路实现评判的规定。解：（ 1）根据逻辑设计要求，设定三个输入变量A 、B、C，并规定如下：主评判 A 意见： A＝1认为合格 ;A ＝0认为不合格副评判 B 意见： B＝1认为合格 ;B＝0认为不合格副评判 C 意见： C＝1认为合格 ;C＝0认为不合格设输出变量Y ：Y＝1认为通过 ;Y ＝0认为不通过（2）列真值表（3）根据真值表写出逻辑表达式7653111110101011mmmmABCCABCBABCAF 真值表ABBCACABBCACABBCACF真值表)7,6,5,4,3(76543mmmmmmABCCABCBACBABCAY（4）用卡诺图化简（5）画出逻辑电路图【例题 3】有一火灾报警系统，设有烟感、温感、紫外光感三种不同类型的火灾探测器。为了防止误报警，只有当其中有两种或两种以上类型的探测器发出火灾探测信号时，报警系统才产生报警控制信号，试设计产生报警控制信号的电路。［解］（ 1）根据逻辑要求设置逻辑输入、输出变量。用 A 、B、C 分别代表烟感、温感、紫外光感三种探测器的探测输出信号，作为报警控制电路的输入变量，以“1”表示高电平，“0”表示低电平，高电平表示有火灾报警，低电平表示无火灾报警；F 为报警控制电路的输出，以“ 1”表示高电平，“ 0”表示低电平，同样高电平表示有火灾报警，低电平表示无火灾报警。（2）列出逻辑真值表由真值表可得逻辑函数表达式：（3）利用卡诺图化简（4）画出逻辑电路图用与非门实现逻辑电路图【例题 4】设 A 、B、C、D、E、F 六名学生中选送若干名出国留学，人选的配备要求如下：ABCABCABCYABCCABCBABCAF） （1ABACBCF） （ 2ACBCABACBCABF??A B C F （1） A、B 二人中至少去1 人；（2） A、D 不能一起去；（3） A、E、F 三人中要派二人去；（4）B 、C 两人中都去或都不去；（5）C、D 两人中只能去1 人；（6）...
