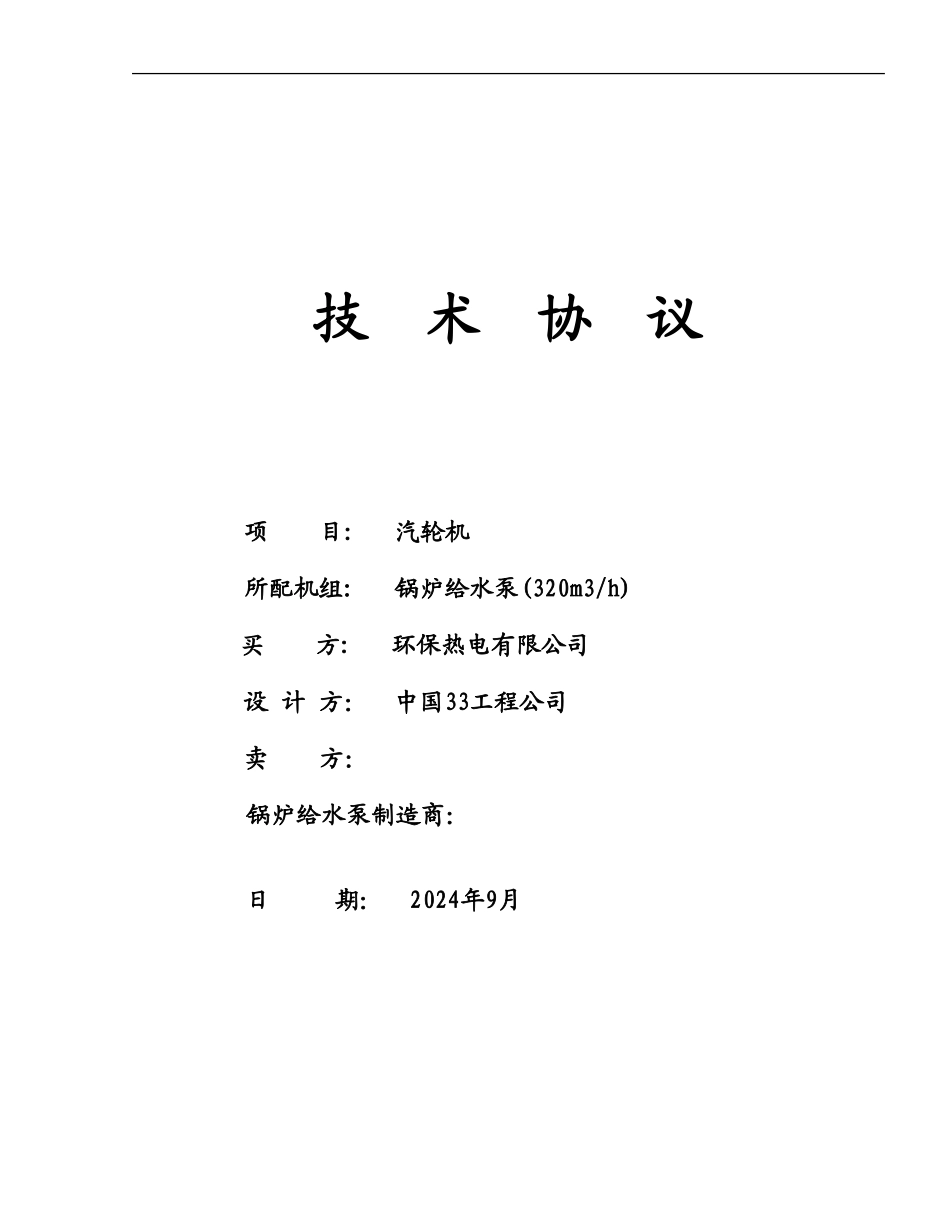

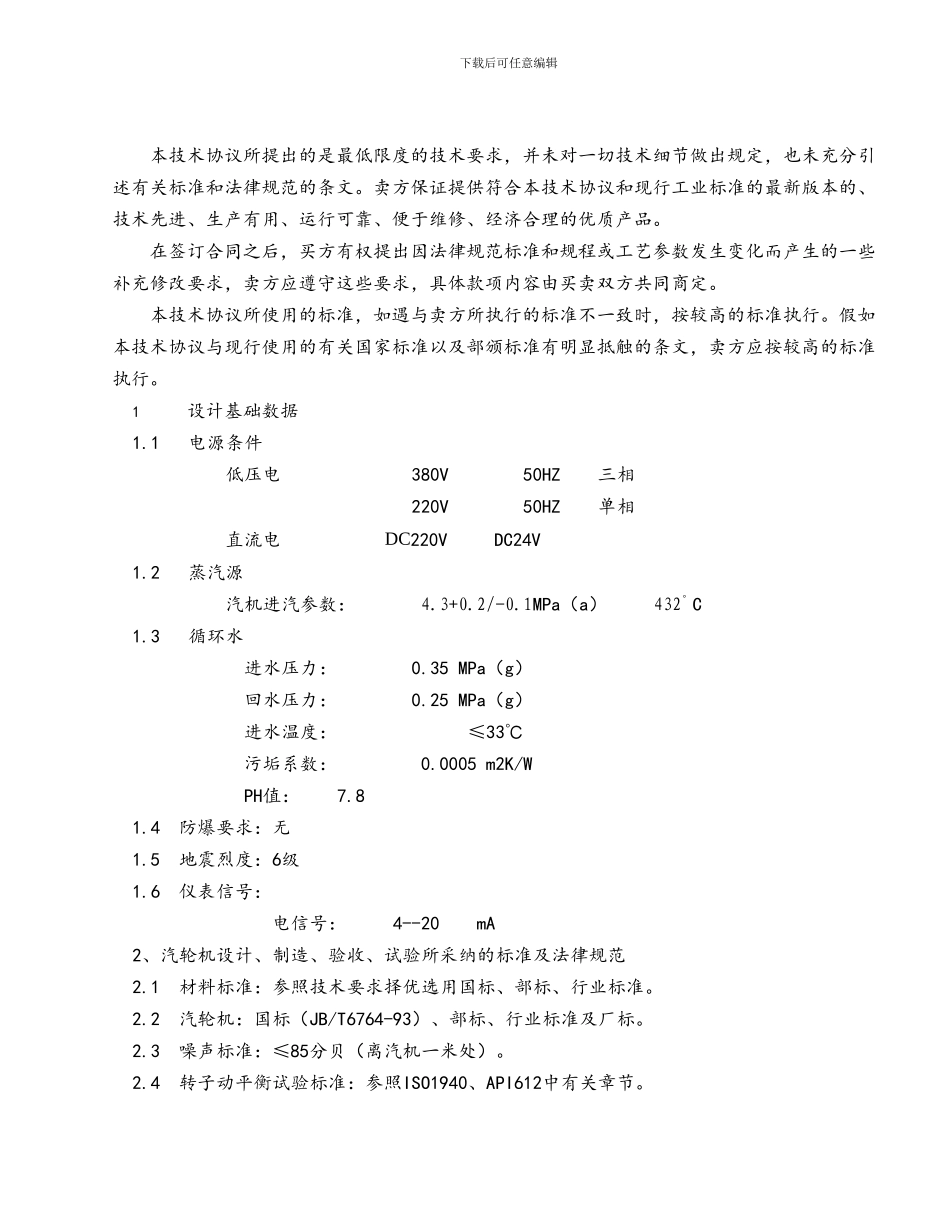

技 术 协 议 项 目: 汽轮机 所配机组: 锅炉给水泵(320m3/h)买 方: 环保热电有限公司设 计 方： 中国33工程公司卖 方： 锅炉给水泵制造商： 日 期： 2024年9月下载后可任意编辑 本技术协议所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和法律规范的条文。卖方保证提供符合本技术协议和现行工业标准的最新版本的、技术先进、生产有用、运行可靠、便于维修、经济合理的优质产品。在签订合同之后，买方有权提出因法律规范标准和规程或工艺参数发生变化而产生的一些补充修改要求，卖方应遵守这些要求，具体款项内容由买卖双方共同商定。本技术协议所使用的标准，如遇与卖方所执行的标准不一致时，按较高的标准执行。假如本技术协议与现行使用的有关国家标准以及部颁标准有明显抵触的条文，卖方应按较高的标准执行。1 设计基础数据1.1 电源条件 低压电 380V 50HZ 三相 220V 50HZ 单相 直流电 DC220V DC24V1.2 蒸汽源 汽机进汽参数： 4.3+0.2/-0.1MPa（a） 432°C1.3 循环水 进水压力： 0.35 MPa（g） 回水压力： 0.25 MPa（g） 进水温度： ≤33℃ 污垢系数： 0.0005 m2K/W PH值： 7.81.4 防爆要求：无1.5 地震烈度：6级 1.6 仪表信号： 电信号： 4--20 mA 2、汽轮机设计、制造、验收、试验所采纳的标准及法律规范2.1 材料标准：参照技术要求择优选用国标、部标、行业标准。2.2 汽轮机：国标（JB/T6764-93）、部标、行业标准及厂标。2.3 噪声标准：≤85分贝（离汽机一米处）。2.4 转子动平衡试验标准：参照ISO1940、API612中有关章节。下载后可任意编辑2.5 所有与买方联接的接口法兰及管道接口选用小外径系列，法兰选用JB/T82-94标准，内部法兰按制造商定。2.6 以上标准按签订技术协议时的采纳最新版本。2.7 未尽事项按国内有关标准执行，而且优先按高和严的标准执行。3、操作条件和技术要求（ 仪表部分技术要求见附件一）3.1 操作条件 进汽压力： 4.3+0.2/-0.1 MPa(a) 进汽温度： 432℃ 排汽压力： 0.25 MPa(a)3.2 被驱动机参数功率： kw 额定转速： 2985r/min 转速调节范围：变转速操作 2840~3080r/min 速度不等率：0.05%(功率与转速以锅炉给水泵制造商最终计算结果为准)3.3 汽轮机本体3.3.1 汽轮机型式： 背压式 级数：一级调节级 3-4级压力级 型号： 3.3.2 汽轮机设计寿命为20年。3.3.3 汽轮机应满足锅炉给水泵在各运...
