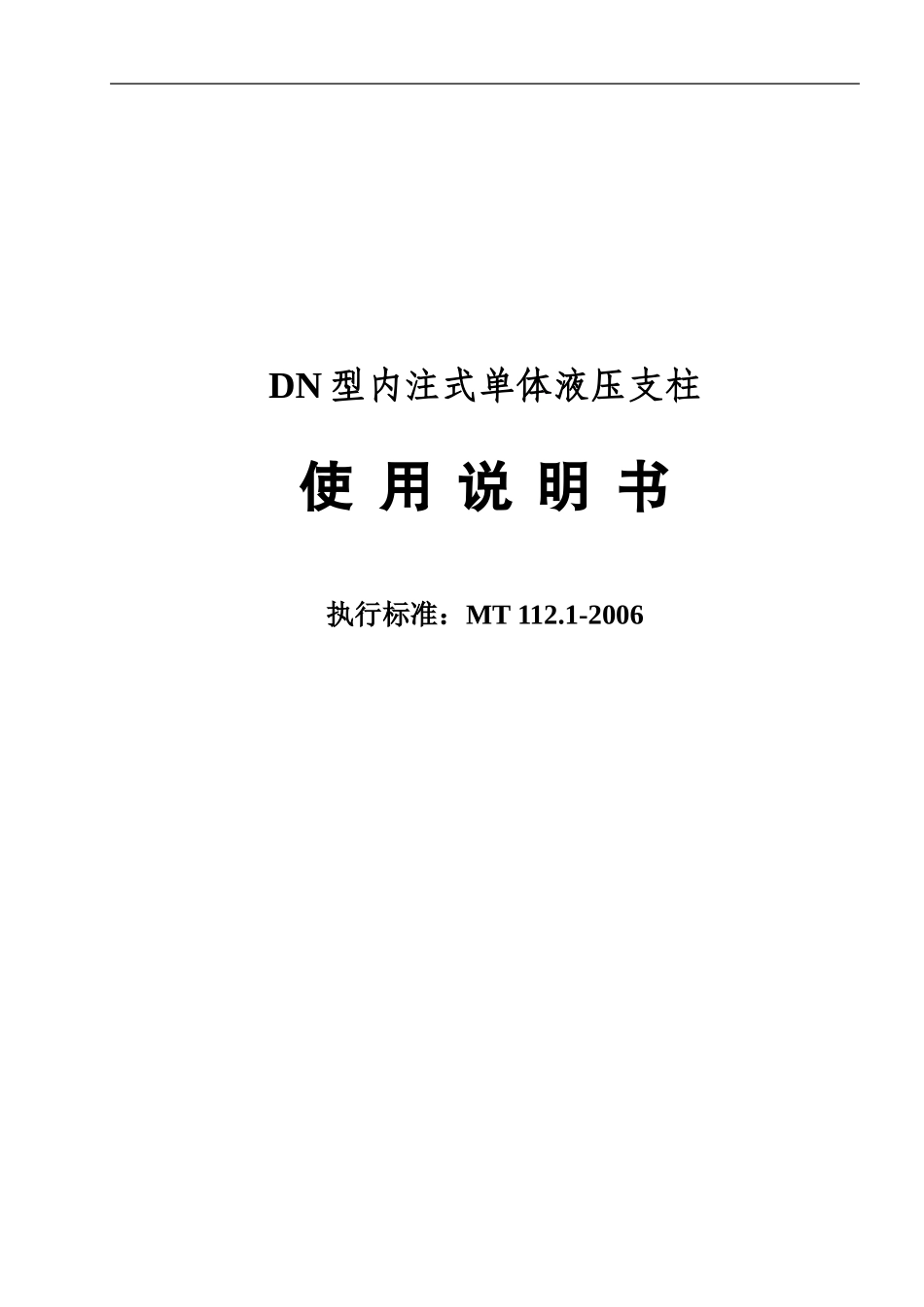

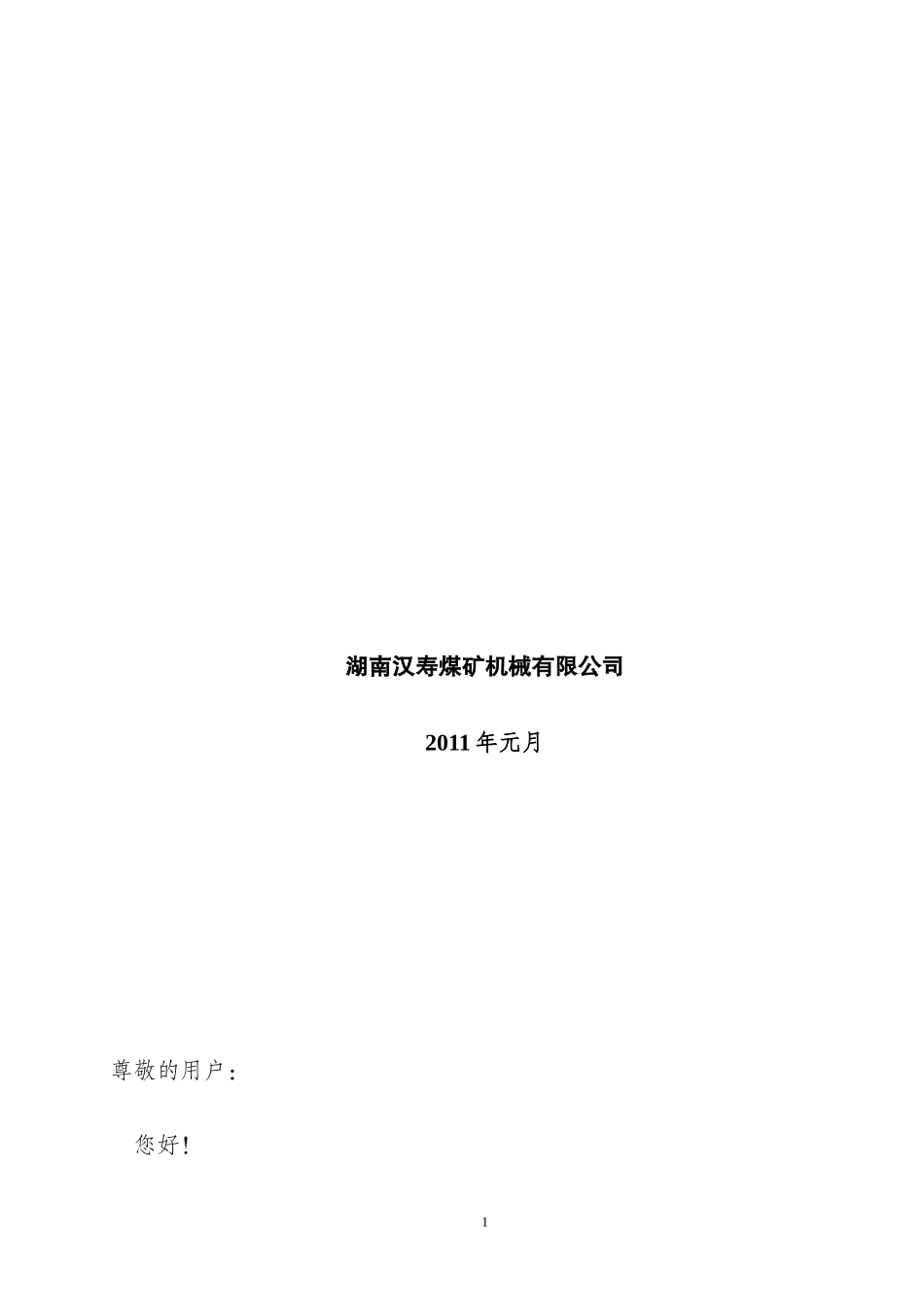

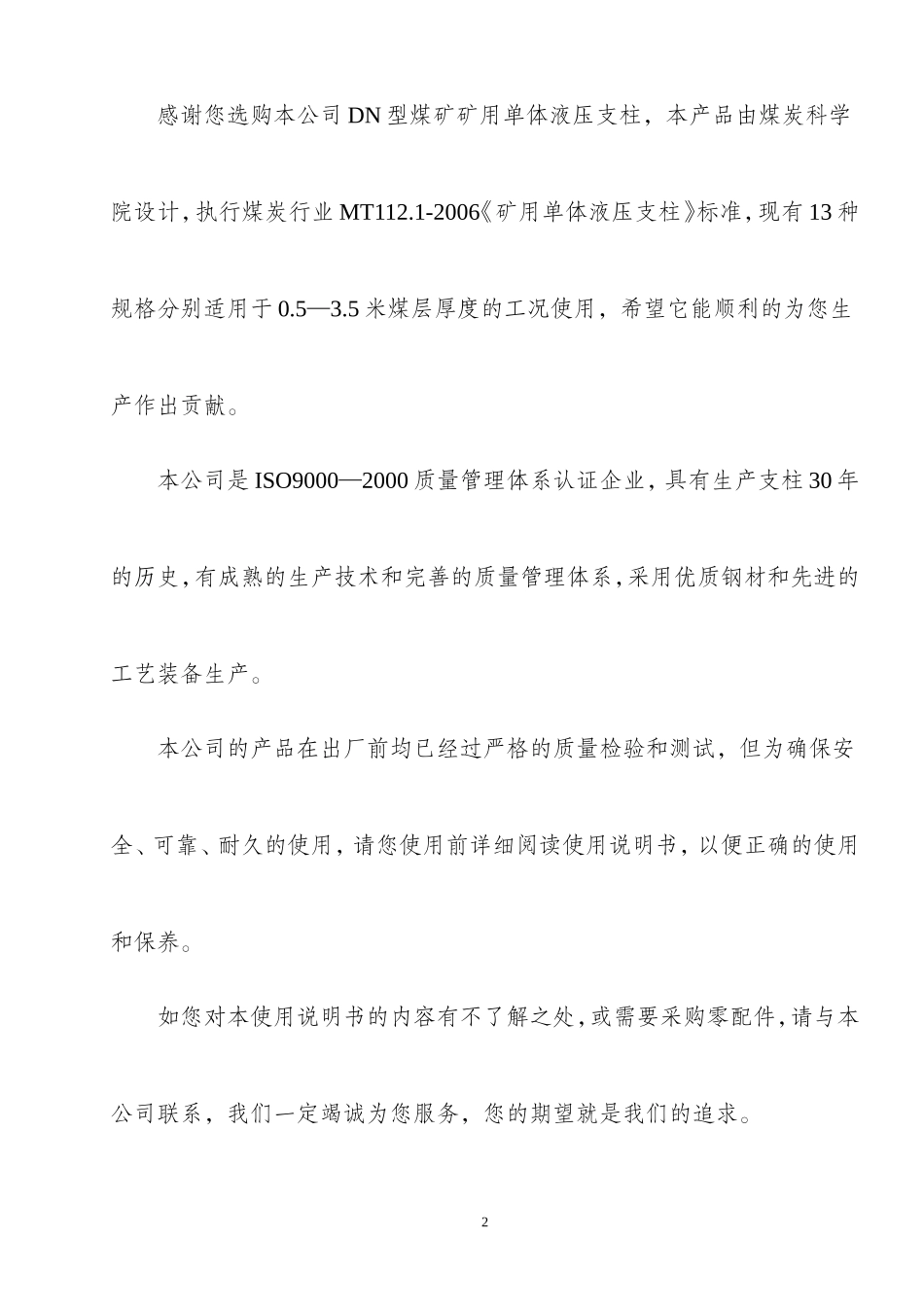

DN型内注式单体液压支柱使用说明书执行标准：MT112.1-2006湖南汉寿煤矿机械有限公司2011年元月尊敬的用户：您好！1感谢您选购本公司DN型煤矿矿用单体液压支柱，本产品由煤炭科学院设计，执行煤炭行业MT112.1-2006《矿用单体液压支柱》标准，现有13种规格分别适用于0.5—3.5米煤层厚度的工况使用，希望它能顺利的为您生产作出贡献。本公司是ISO9000—2000质量管理体系认证企业，具有生产支柱30年的历史，有成熟的生产技术和完善的质量管理体系，采用优质钢材和先进的工艺装备生产。本公司的产品在出厂前均已经过严格的质量检验和测试，但为确保安全、可靠、耐久的使用，请您使用前详细阅读使用说明书，以便正确的使用和保养。如您对本使用说明书的内容有不了解之处，或需要采购零配件，请与本公司联系，我们一定竭诚为您服务，您的期望就是我们的追求。2本公司对产品不断研究、改进，保有设计更改权，本公司如对说明书有修改，恕不另行通知。本公司特别声明：违反使用说明书规定所造成的后果，不在本公司服务范围之内。公司服务热线：0736—2851688目录1型号和规格……………………………32支柱的用途及适用范围………………33主要技术特征…………………………434支柱的结构……………………………45工作原理………………………………156支柱拆装………………………………187支柱的使用、维护及常见故障………228附件……………………………………289运输、储存……………………………281型号和规格DN型内注式单体液压支柱共有12种型号和规格，分别为：DN06-250/80、DN08-250/80、DN10-250/80、DN12-250/80、DN14-250/80、DN16-250/80、DN18-250/80、DN20-300/90、DN22-300/90、DN25-250/90DN28-200/90、DN31.5-160/90。型号和规格的意义（以DN18-250/80为例）：D—单体支柱，DN20-300/90，N—内注式，18—支柱最大高度为1800mm，250—支柱工作阻力为250KN,80—支柱缸径为80mm。2支柱的用途及适用范围2.1支柱的用途DN型内注式单体液压支柱为恒阻式支柱，与金属铰接顶梁配合适用于煤矿一般机械化采煤工作面顶板的支护，也可用于综合机械化采煤工作面端头支护或临时支护。2.2适用范围⑴煤层倾角：煤层倾角小于20°的缓倾斜回采工作面,采取一定安全措施后亦可用于倾角为25°～35°的回采工作面。⑵高度：不大于支柱的最大高度，即DN18型支柱最大支撑高度为1.8m，支撑高度变化范围一般为1.3～1.8m；DN22型支柱最大支撑高度为2.2m，支撑高度变化范围一般为1.6～2.2m等等。⑶煤层顶、底板条件41)底板不宜过软,支柱压入底板深度以不恶化顶板状况，不影响支柱回收为限,否则需采取“穿鞋”、换大底座等措施；2)顶板冒落情况良好,不影响支柱回收，对于破碎顶板，应采取铺设金属网等防止顶板漏顶措施；3)老顶来压强度低于Ⅲ级。对于老顶来压显现强烈的工作面，应采取减小支柱间距和行距、密集支柱等技术措施；4)支柱在承压过程中不应以支柱的中部作为推溜千斤顶的支点推溜；5)在炮采工作面使用时，应采取措施防止支柱的活柱表面被崩坏。3主要技术特征DN型内注式单体液压支柱主要技术特征序号项目单位DN06-250/80DN08-250/80DN10-250/80DN12-250/80DN14-250/80DN16-250/80DN18-250/80DN20-300/90DN22-300/90DN25-250/90DN28-200/90DN31.5-160/901缸径mm80902工作阻力kN2503002502001603额定压力MPa4946.339.331.425.14初撑力kN4050805手把摇动1次活柱升高值mm＞15＞20＞25＞305最大高度mm65080010001200140016001800200022402500280031507最小高度mm510590720870100011001250136015401800210024508工作行程mm1402102803304005005506407009工作液N7液压油10装油量L1.01.31.72.12.53.03.34.65.15.56.06.511重量kg2326293438414555606874784支柱的结构DN型内注式单体液压支柱主要由顶盖1、通气阀2、安全阀3、卸载阀4、活柱体5、手把体6、活塞8、油缸体10、手摇泵9、卸载装置11等零、部件组成，其结构如图1所示。4.1顶盖单体液压支柱的顶盖,是将顶板岩石的压力传递到支柱上的部件。利用顶盖上面的柱爪,防止了顶板来压时支柱滑倒失效。4.2通气装置内注式单体液压支柱在支柱升高时,活柱内腔贮存的液压...
