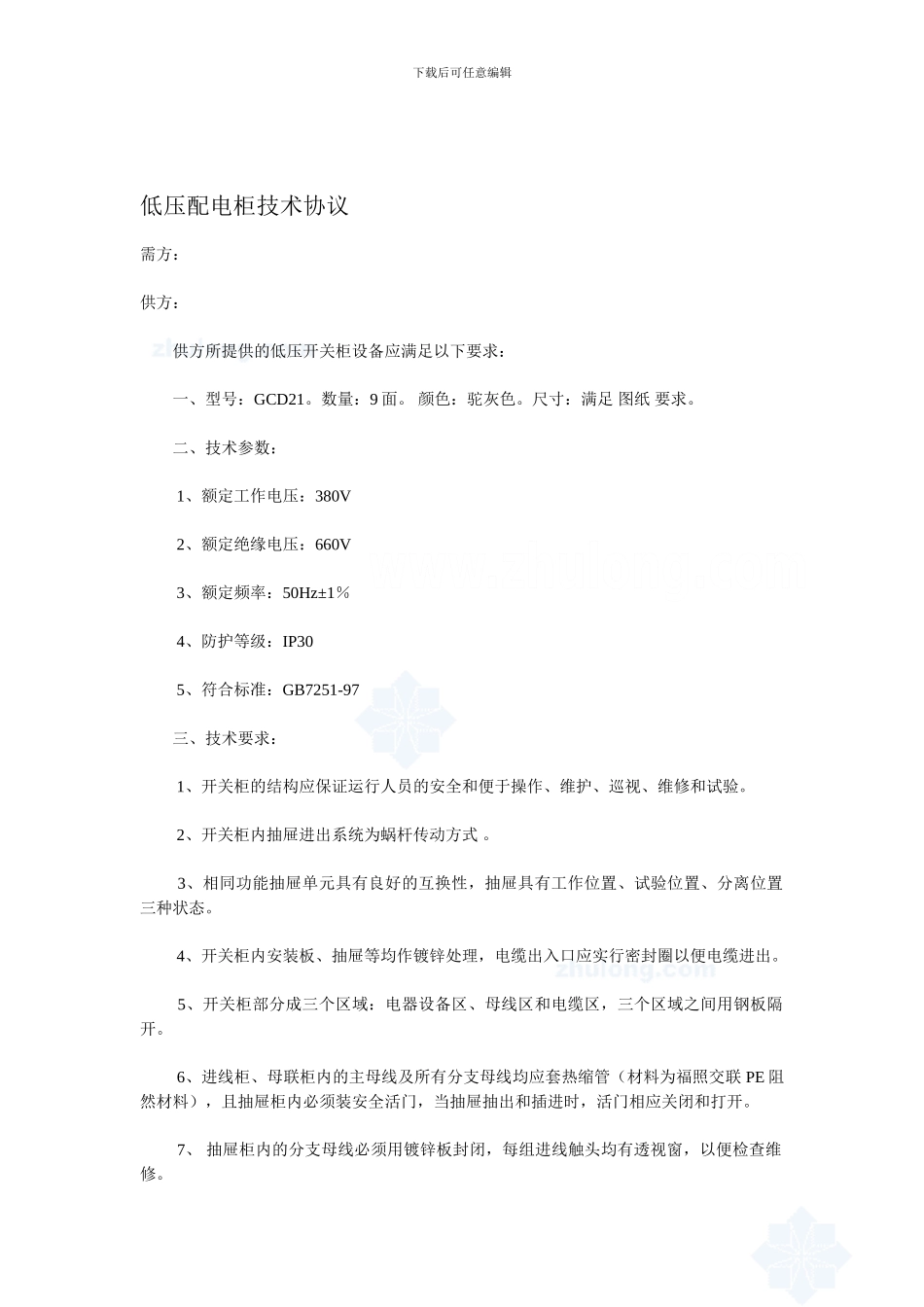

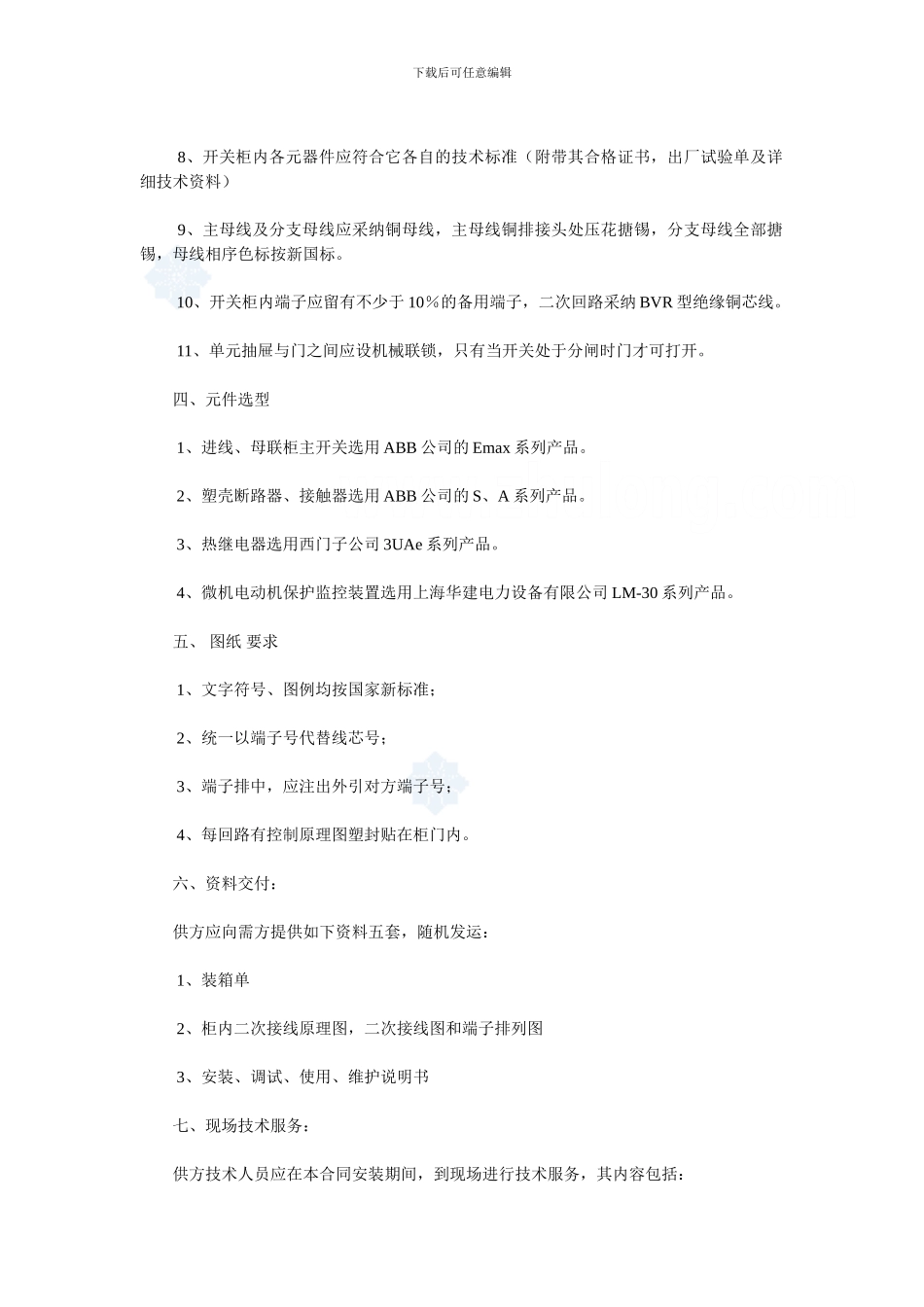

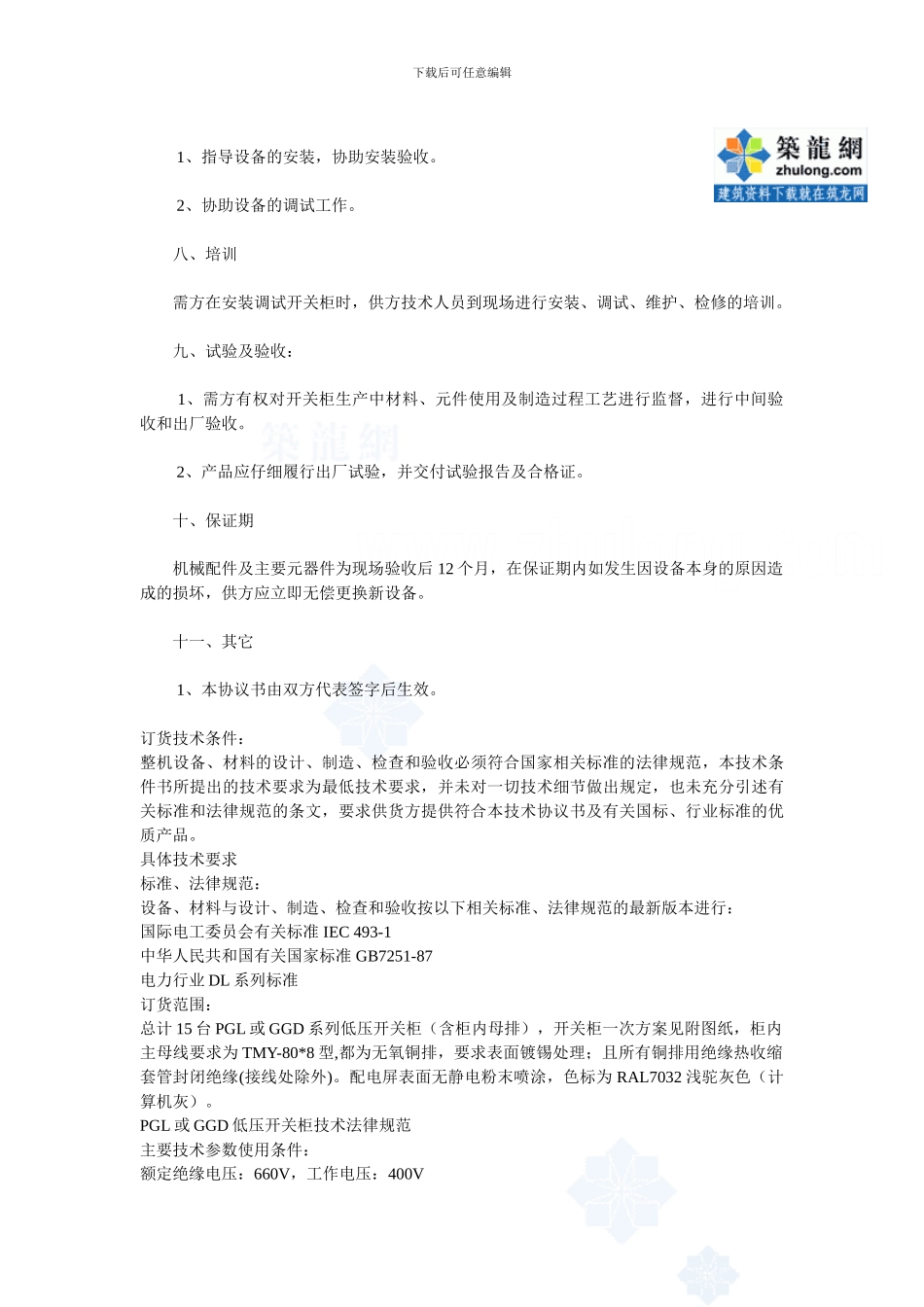

下载后可任意编辑低压配电柜技术协议需方： 供方： 供方所提供的低压开关柜设备应满足以下要求： 一、型号：GCD21。数量：9 面。 颜色：驼灰色。尺寸：满足 图纸 要求。 二、技术参数： 1、额定工作电压：380V 2、额定绝缘电压：660V 3、额定频率：50Hz±1％ 4、防护等级：IP30 5、符合标准：GB7251-97 三、技术要求： 1、开关柜的结构应保证运行人员的安全和便于操作、维护、巡视、维修和试验。 2、开关柜内抽屉进出系统为蜗杆传动方式 。 3、相同功能抽屉单元具有良好的互换性，抽屉具有工作位置、试验位置、分离位置三种状态。 4、开关柜内安装板、抽屉等均作镀锌处理，电缆出入口应实行密封圈以便电缆进出。 5、开关柜部分成三个区域：电器设备区、母线区和电缆区，三个区域之间用钢板隔开。 6、进线柜、母联柜内的主母线及所有分支母线均应套热缩管（材料为福照交联 PE 阻然材料），且抽屉柜内必须装安全活门，当抽屉抽出和插进时，活门相应关闭和打开。 7、 抽屉柜内的分支母线必须用镀锌板封闭，每组进线触头均有透视窗，以便检查维修。下载后可任意编辑 8、开关柜内各元器件应符合它各自的技术标准（附带其合格证书，出厂试验单及详细技术资料） 9、主母线及分支母线应采纳铜母线，主母线铜排接头处压花搪锡，分支母线全部搪锡，母线相序色标按新国标。 10、开关柜内端子应留有不少于 10％的备用端子，二次回路采纳 BVR 型绝缘铜芯线。 11、单元抽屉与门之间应设机械联锁，只有当开关处于分闸时门才可打开。 四、元件选型 1、进线、母联柜主开关选用 ABB 公司的 Emax 系列产品。 2、塑壳断路器、接触器选用 ABB 公司的 S、A 系列产品。 3、热继电器选用西门子公司 3UAe 系列产品。 4、微机电动机保护监控装置选用上海华建电力设备有限公司 LM-30 系列产品。 五、 图纸 要求 1、文字符号、图例均按国家新标准； 2、统一以端子号代替线芯号； 3、端子排中，应注出外引对方端子号； 4、每回路有控制原理图塑封贴在柜门内。 六、资料交付： 供方应向需方提供如下资料五套，随机发运： 1、装箱单 2、柜内二次接线原理图，二次接线图和端子排列图 3、安装、调试、使用、维护说明书 七、现场技术服务： 供方技术人员应在本合同安装期间，到现场进行技术服务，其内容包括：下载后可任意编辑 1、指导设备的安装，协助安装验收。 2、协助设备的调试工作。 八、培训 需方在安装调...
