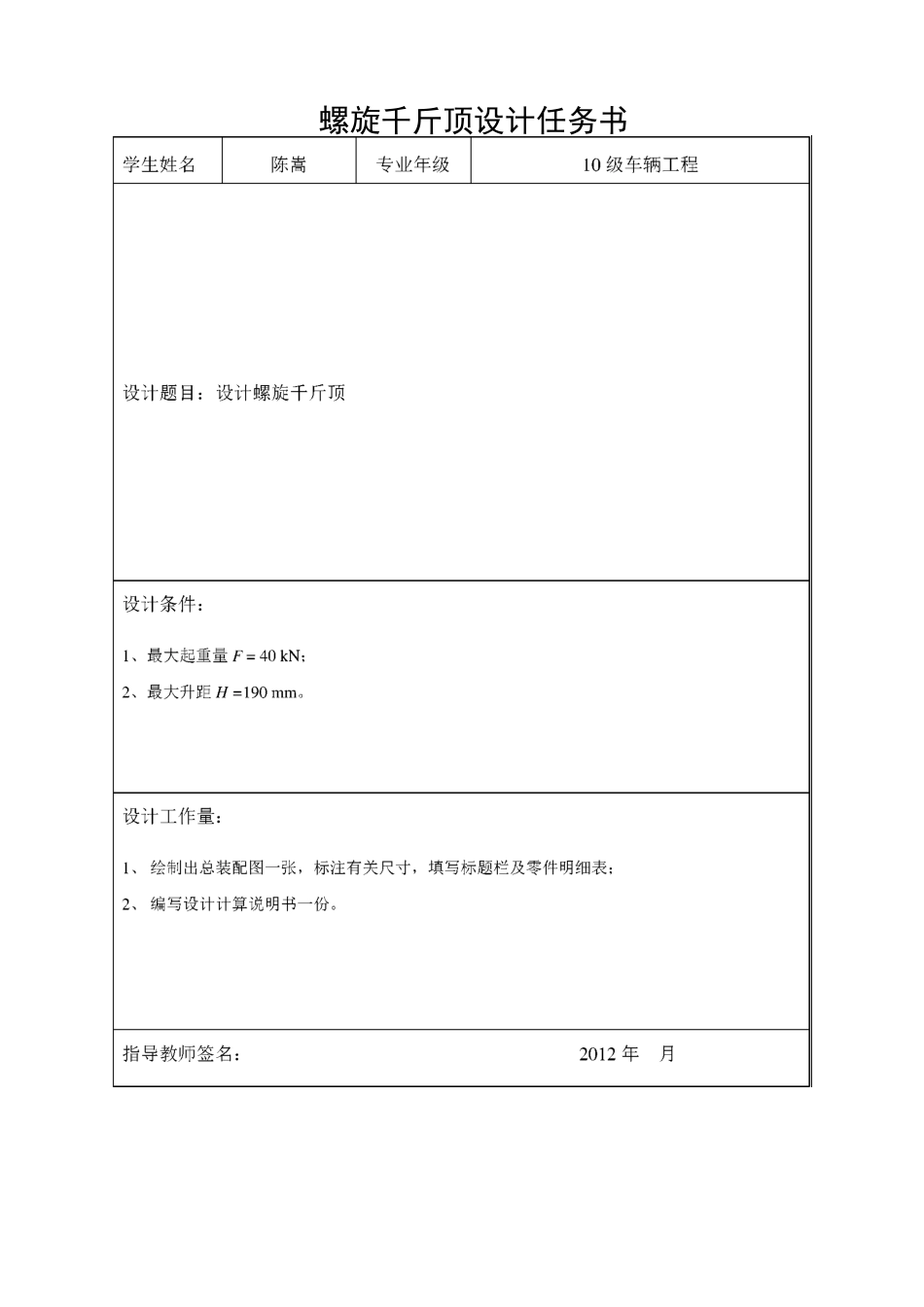

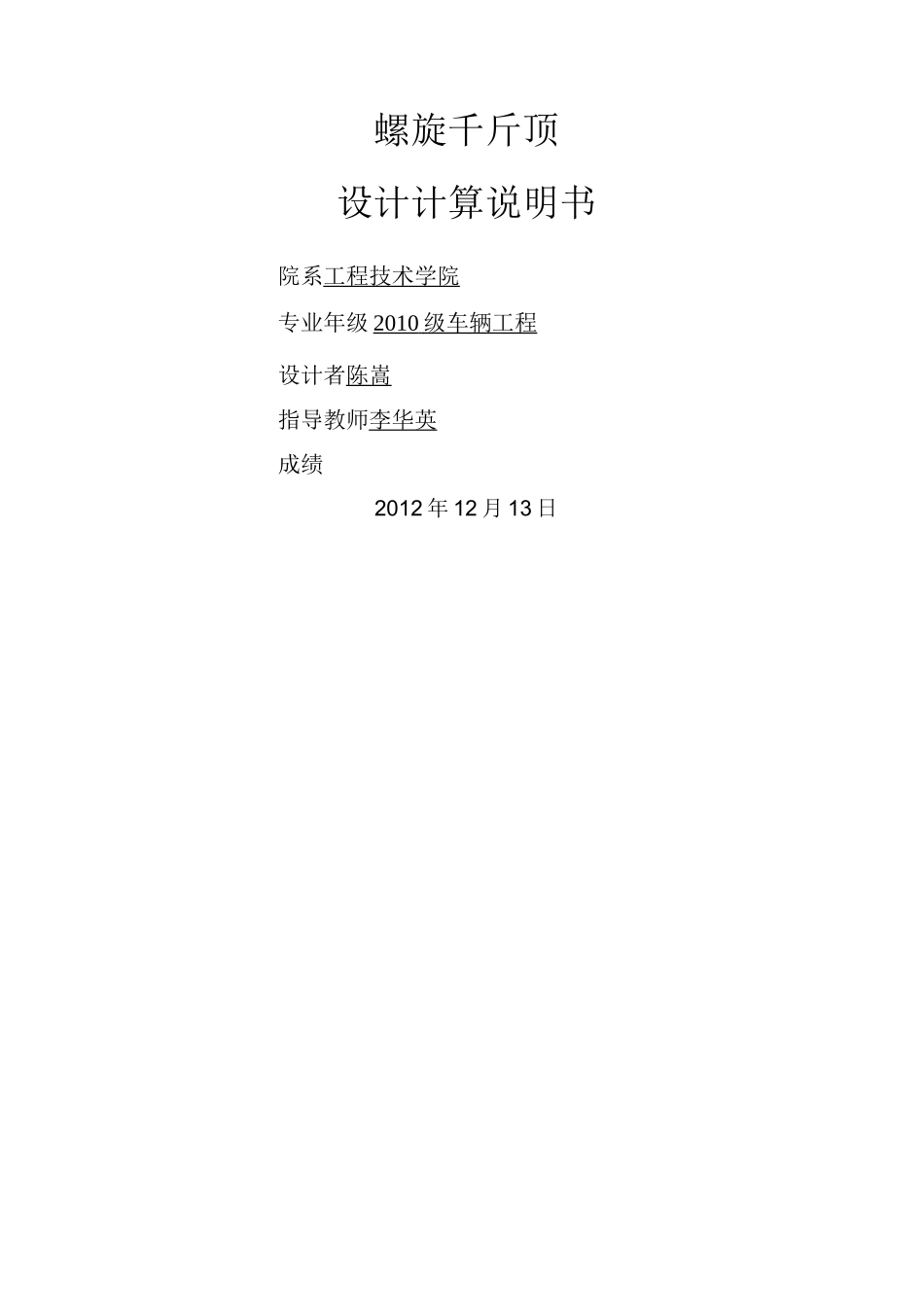

螺旋千斤顶设计任务书螺旋千斤顶设计计算说明书院系工程技术学院专业年级 2010 级车辆工程 设计者陈嵩指导教师李华英成绩2012 年 12 月 13 日设计与说明结果1 螺杆的设计与计算1.1 螺杆螺纹类型的选择螺纹有矩形、梯形与锯齿形，常用的是梯形螺纹。螺纹选用梯形螺纹。梯形螺纹牙型为等腰梯形，牙形角 a=30o,梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按 GB/T5796.1—2005 的螺纹：梯形螺纹螺杆材料：45钢d=40mm目录1.................................................................螺杆的设计与计算 21.1 螺杆螺纹类型的选择………………………………………………………21.2 选取螺杆材料………………………………………………………………21.3 确定螺杆直径………………………………………………………………21.4 自锁验算……………………………………………………………………31.5 结构…………………………………………………………………………31.6 螺杆强度校核………………………………………………………………51.7 螺杆的稳定性计算…………………………………………………………62. 螺母设计与计算…………………………………………………………………72.1 选取螺母材料………………………………………………………………72.2 确定螺母高度 H?及螺纹工作圈数 u72.3 校核螺纹牙强度……………………………………………………………82.4 结构要求……………………………………………………………………93. 托杯的设计与计算………………………………………………………………94. 手柄设计与计算………………………………………………………………114.1 手柄材料 114.2 手柄长度 Lp………………………………………………………………114.3 手柄直径 dp………………………………………………………………124.4 结构 125. 底座设计………………………………………………………………………135.底座设计………………………………………………………………………13D=41mmd]=32mmD]=33mmd2=36.5mmD2=36.5mmdk=28mmd4=31.5mm1.5P=10.5mmD13=70mm1.5d=60mmH+H?=246mm挡圈：GB/T891B50螺钉：GB/T68M6X16T=113140.4N・mm螺母材料：ZCuSn10Plu?=8H?=56mmH8配合：——r7紧定螺钉：GB/T71M6X25托杯材料：规定。1.2 选取螺杆材料螺杆材料常用 Q235、Q275、40、45、55 等。选择 45 钢。1.3 确...
