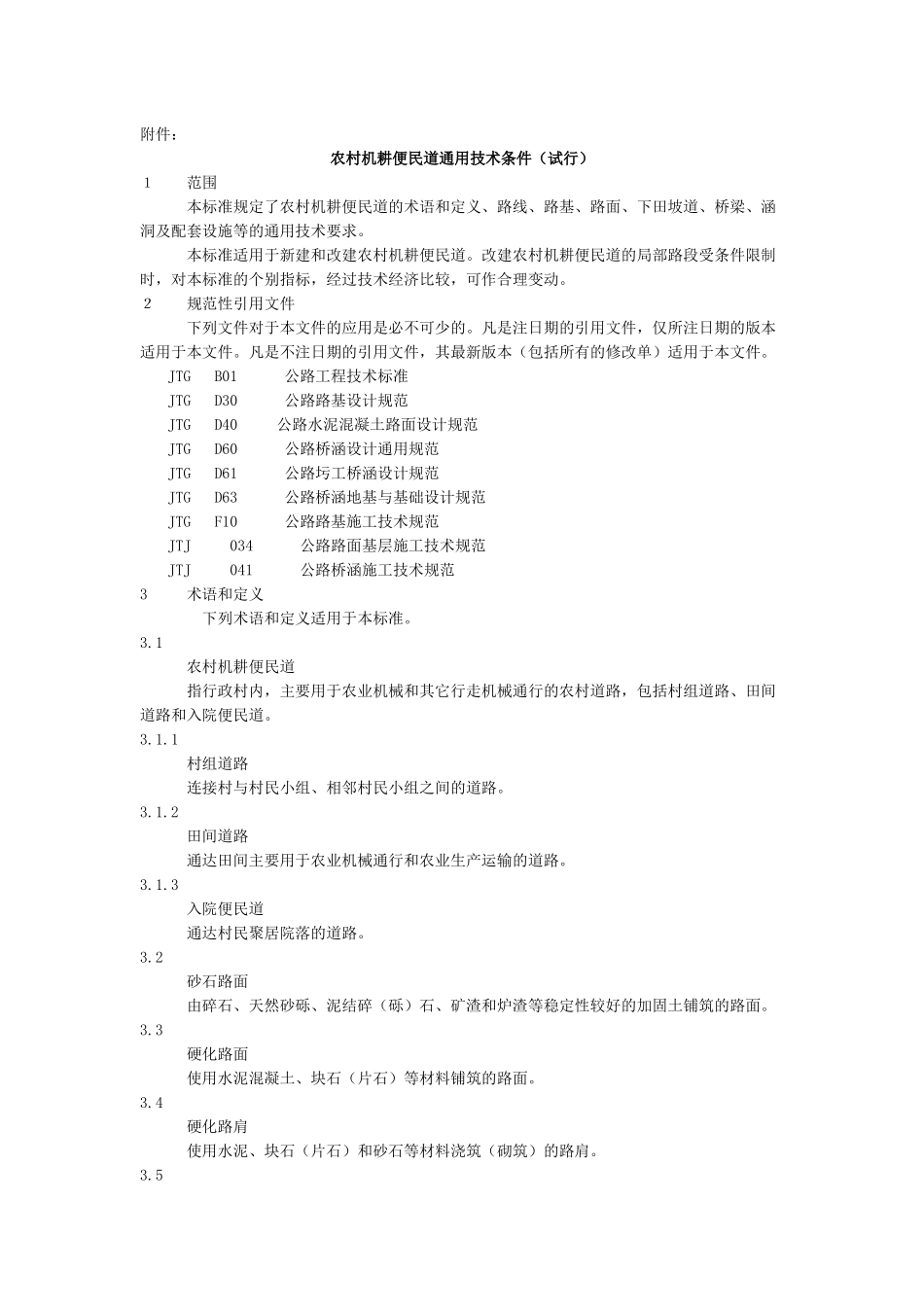

附件：农村机耕便民道通用技术条件（试行）１范围本标准规定了农村机耕便民道的术语和定义、路线、路基、路面、下田坡道、桥梁、涵洞及配套设施等的通用技术要求。本标准适用于新建和改建农村机耕便民道。改建农村机耕便民道的局部路段受条件限制时，对本标准的个别指标，经过技术经济比较，可作合理变动。２规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTGB01公路工程技术标准JTGD30公路路基设计规范JTGD40公路水泥混凝土路面设计规范JTGD60公路桥涵设计通用规范JTGD61公路圬工桥涵设计规范JTGD63公路桥涵地基与基础设计规范JTGF10公路路基施工技术规范JTJ034公路路面基层施工技术规范JTJ041公路桥涵施工技术规范3术语和定义下列术语和定义适用于本标准。3.1农村机耕便民道指行政村内，主要用于农业机械和其它行走机械通行的农村道路，包括村组道路、田间道路和入院便民道。3.1.1村组道路连接村与村民小组、相邻村民小组之间的道路。3.1.2田间道路通达田间主要用于农业机械通行和农业生产运输的道路。3.1.3入院便民道通达村民聚居院落的道路。3.2砂石路面由碎石、天然砂砾、泥结碎（砾）石、矿渣和炉渣等稳定性较好的加固土铺筑的路面。3.3硬化路面使用水泥混凝土、块石（片石）等材料铺筑的路面。3.4硬化路肩使用水泥、块石（片石）和砂石等材料浇筑（砌筑）的路肩。3.5下田坡道连接机耕便民道与田块，供农业机械下田的坡道。4路线4.1设计为单车道，设计速度不大于15km/h。4.2道路在平面和纵面上由直线和曲线组成。在设计布置平曲线及竖曲线时，应做到平面顺适、纵坡均衡、横面合理。平、纵面线形应与地形、地物及周围环境相协调，避免大挖大填和水土流失。4.3路基、路面、路肩宽度见表1。表1路基、路面、路肩宽度类别村组道路田间道路入院便民道路面宽（m）2.5～3.52.0～3.00.8～2.5路肩宽（m）0.25～0.50.250.25路基宽（m）3.0～4.52.5～3.51.3～3.04.4村组道路应根据需要设置错车道，错车道间隔距离不大于400m，错车道处的路基宽度不小于6.0m，有效长度不小于10m，相邻两错车道之间应通视。设置错车道应选择地势相对平坦、开阔，前后无障碍物、通视良好的路段。4.5平曲线半径一般不小于15m。特殊困难地段行车速度可按10km/h设计，平曲线半径应不小于10m。当平曲线半径小于150m时，应设置超高和加宽，超高和加宽值应符合表2的要求。加宽应设置在平曲线内侧。表2平曲线半径及超高和加宽值平曲线半径（m）150～105105～7070～5555～4040～3030～2020～1515～10超高值（％）23456788加宽值（m）0.40.50.60.70.91.11.251.54.6回头曲线的最小半径一般为15m。特殊地段行车速度可按10km/h设计，回头曲线的最小半径应不小于10m。超高横坡度为6％，最大纵坡为4.5％。连接相邻两回头曲线间的直线距离不得小于45m。4.7道路设计最大纵坡不得大于11％，合成纵坡不得大于13％。海拨2000m以上或积雪冰冻地区最大纵坡不得大于8％。在工程特别困难地段，在具有相应安全设施的前提下，最大纵坡可增大至13％。4.8挖方路段的最小纵坡不宜小于0.3%。4.9纵坡的最小坡长不宜小于50m。4.10当纵坡大于5％时，应在不大于表3的规定长度处设置缓和坡段,缓和坡段纵坡不得大于4％。表3不同纵坡最大坡长纵坡坡度(％)5～66～77～88～99～1010～1111～13坡长限制(m)9007005003502001501004.11越岭路线连续上坡（下坡）路段平均纵坡大于6％时，应在不长于2000m处，设较平缓的缓和坡段。4.12竖曲线半径不得小于200m，特殊地段不得小于100m，竖曲线最小长度为20m。4.13路线设计应保证会车视距不少于30m。4.14农村机耕便民道与其他道路交叉时，一般采用平面交叉，交叉位置应选择在纵坡平缓、视距良好的地方。农村机耕便民道应设置一段水平路段并加铺与交叉道路相同的路面。平面交叉路线应为直线，并尽量正交。当必须斜交时，交叉角应大于45度。5路基5.1路基应符合JTGD30《公路路基设计规范》和JTGF10《公路路基施工技术规范》的要求。5.2路基高度的设计，应使路肩边缘高出路基...
