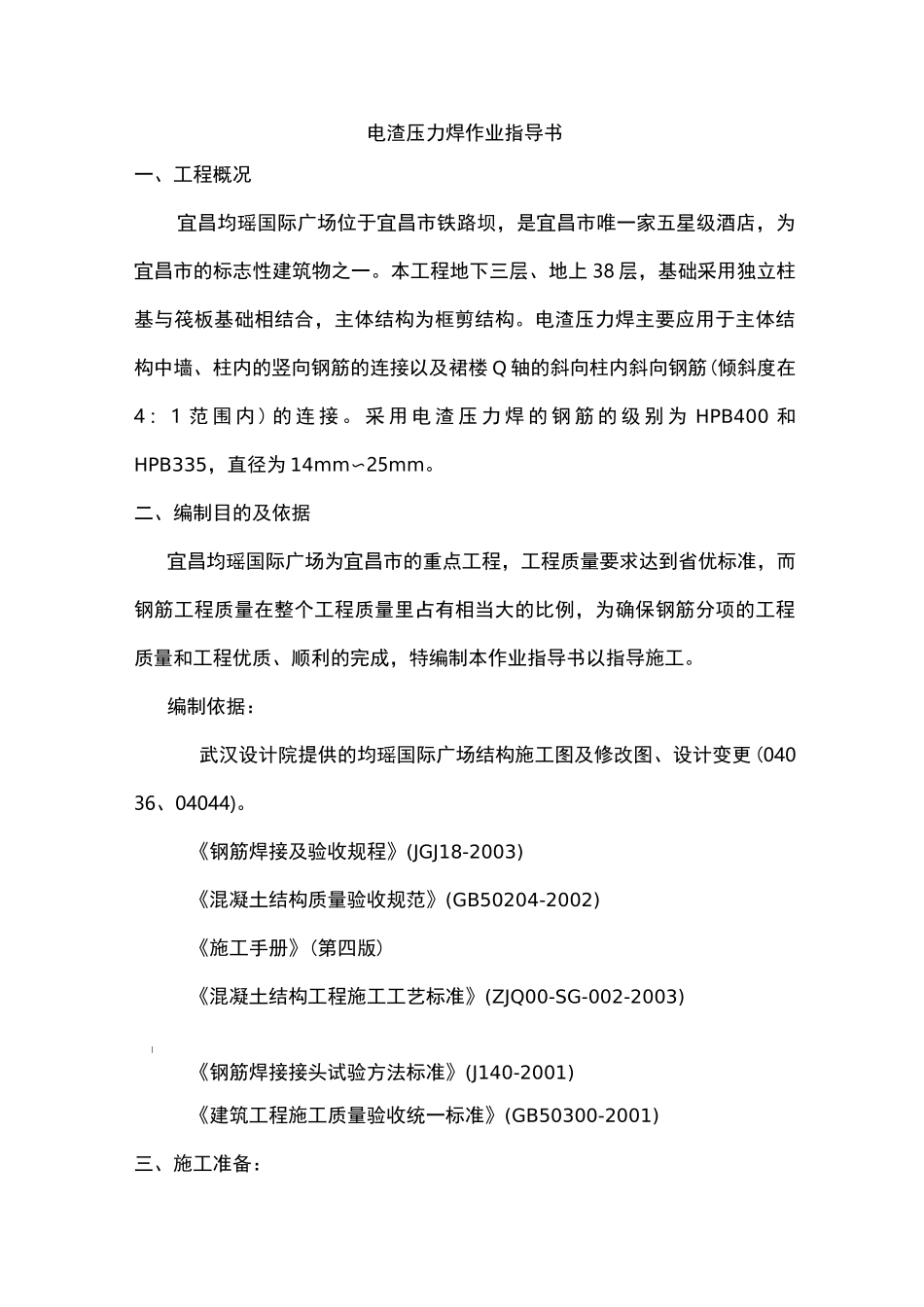

电渣压力焊作业指导书一、工程概况宜昌均瑶国际广场位于宜昌市铁路坝，是宜昌市唯一家五星级酒店，为宜昌市的标志性建筑物之一。本工程地下三层、地上 38 层，基础采用独立柱基与筏板基础相结合，主体结构为框剪结构。电渣压力焊主要应用于主体结构中墙、柱内的竖向钢筋的连接以及裙楼 Q 轴的斜向柱内斜向钢筋(倾斜度在4 ： 1 范 围 内 ) 的 连 接 。 采 用 电 渣 压 力 焊 的 钢 筋 的 级 别 为 HPB400 和HPB335，直径为 14mm〜25mm。二、编制目的及依据宜昌均瑶国际广场为宜昌市的重点工程，工程质量要求达到省优标准，而钢筋工程质量在整个工程质量里占有相当大的比例，为确保钢筋分项的工程质量和工程优质、顺利的完成，特编制本作业指导书以指导施工。编制依据：武汉设计院提供的均瑶国际广场结构施工图及修改图、设计变更(04036、04044)。《钢筋焊接及验收规程》(JGJ18-2003)《混凝土结构质量验收规范》(GB50204-2002)《施工手册》(第四版)《混凝土结构工程施工工艺标准》(ZJQ00-SG-002-2003)|《钢筋焊接接头试验方法标准》(J140-2001)《建筑工程施工质量验收统一标准》(GB50300-2001)三、施工准备：1、技术准备（1）熟悉图纸《电渣压力焊作业指导书》、《钢筋焊接及验收规程》、《混凝土结构质量验收规范》、《钢筋焊接接头试验方法标准》等。（2）对施焊工人进行书面、口头双重技术交底。（3）熟悉电焊机的参数，根据不同直径的钢筋调整电流，并作好相关过程记录。2、材料准备（1）钢筋：钢筋表面清洁、无污染、锈蚀及裂纹。钢筋应有出厂合格证，试验报告性能指标应符合有关标准和规范的规定并具有可焊性。（2）钢筋端头：钢筋端头应平直、干净，不得有马蹄形、压扁、凸凹不平、弯扭等严重变形，如果有应用砂轮切割机切割、矫正。钢筋端头 200mm 内不得有油污、泥浆等污染，污染的钢筋应清洁后才能焊接。处理后的钢筋应在当天进行焊接，防止处理后再次锈蚀。（3）焊剂：宜采用 HJ431 焊剂。焊剂要求有出厂合格证，其焊剂性能应符合 GB5293 碳素钢埋弧焊用焊剂的有关规定。焊剂应存放在干燥的库房内防止受潮，当受潮时，在使用前经 250〜3000C 烘焙 2h。使用中回收的焊剂应清除熔渣和杂物，并应与新焊剂混合均匀使用。\3、机具设备（1）电焊机：根据焊接钢筋的直径、牌号选择电焊机的容量，一般采用 BX-500 和 BX-1000.—台焊接电源可以供数个焊接机头交替33用电。(2)焊接夹具(机头)：夹具应具...
