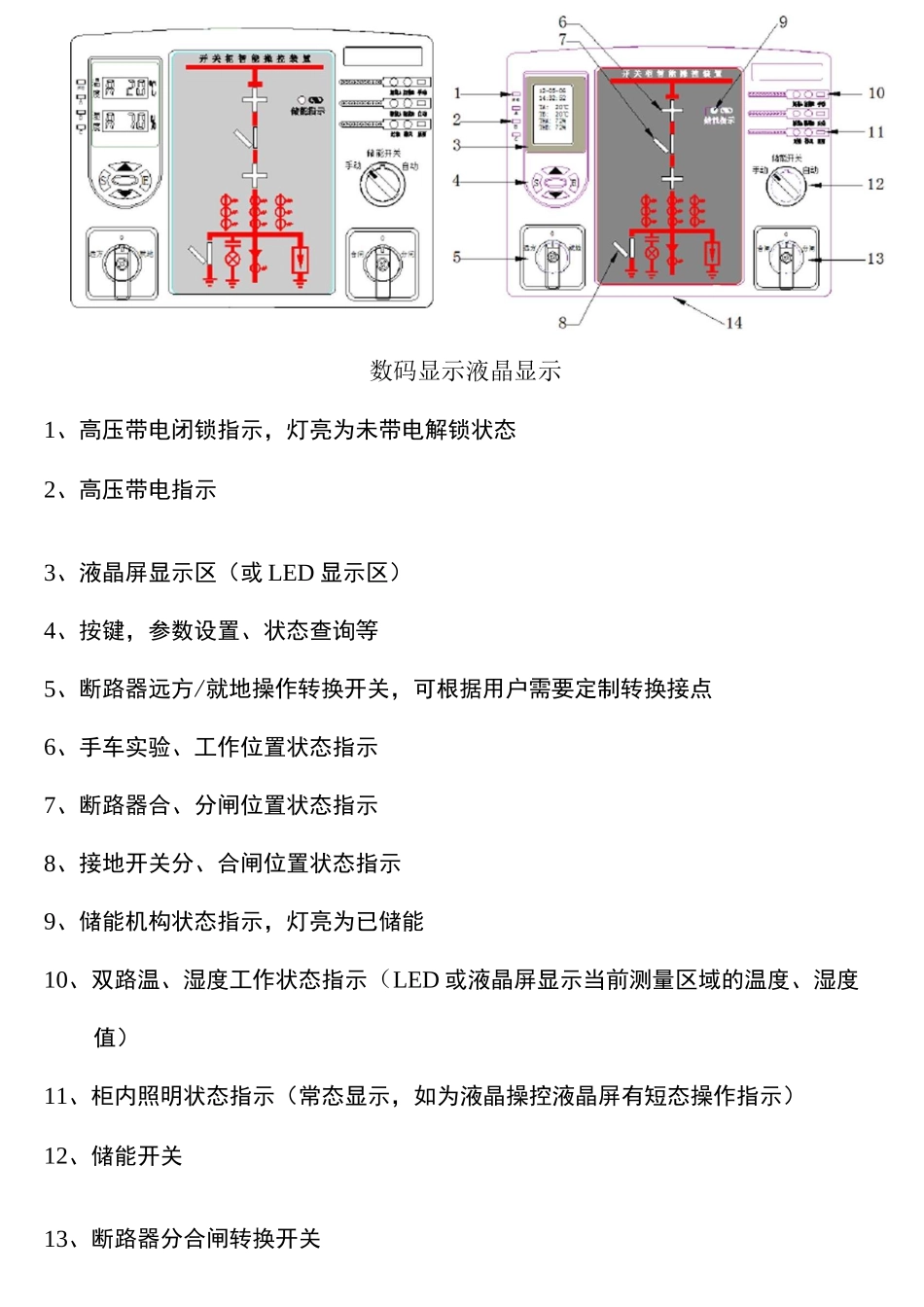

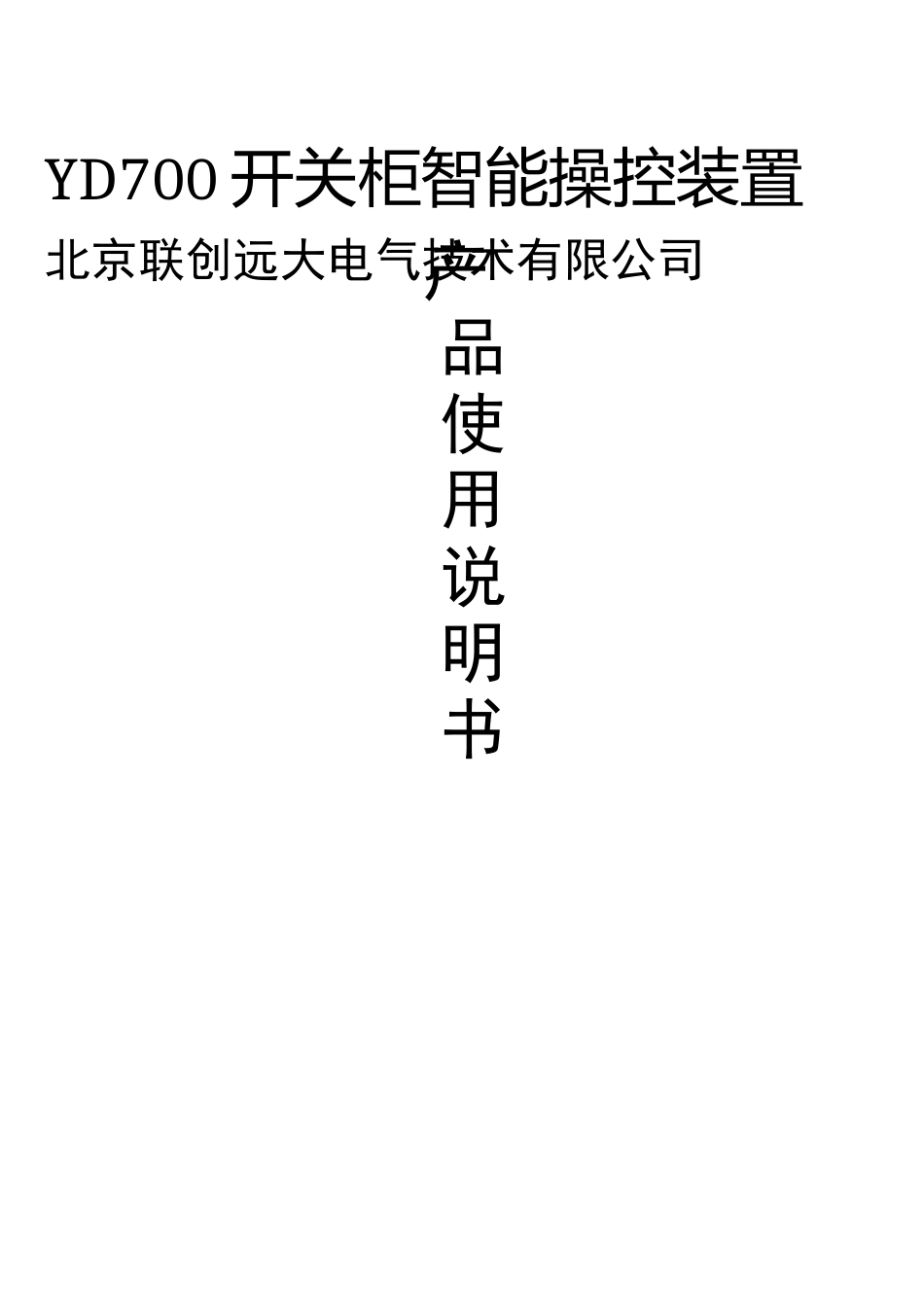

产品使用说明书YD700 开关柜智能操控装置北京联创远大电气技术有限公司数码显示液晶显示1、高压带电闭锁指示，灯亮为未带电解锁状态2、高压带电指示3、液晶屏显示区（或 LED 显示区）4、按键，参数设置、状态查询等5、断路器远方/就地操作转换开关，可根据用户需要定制转换接点6、手车实验、工作位置状态指示7、断路器合、分闸位置状态指示8、接地开关分、合闸位置状态指示9、储能机构状态指示，灯亮为已储能10、双路温、湿度工作状态指示（LED 或液晶屏显示当前测量区域的温度、湿度值）11、柜内照明状态指示（常态显示，如为液晶操控液晶屏有短态操作指示）12、储能开关13、断路器分合闸转换开关14、人体感应探头一、简述:YD700 系列开关柜智能操控装置用于 3-35KV 户内中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次动态模拟图、高压带电显示、分合闸状态指示、接地开关状态指示、储能指示、手车位置指示、语音防误提示、温湿度控制、温湿度数值显示、RS485 远程通讯等多项功能。产品采用微处理器控制，内部主要元器件为优质进口工业级品牌，具有稳定可靠、长寿命、抗干扰性强等优点。该产品较传统的模拟显示有直观、操作方便等优点。二、产品功能：2.1、动态模拟图显示：能够进行断路的状态显示、手车位置显示、隔离刀和接地刀状态显示、储能显示等。2.2.高压带电显示：能够分别指示 A、B、C 三相是否带电，同时提供带电闭锁接点。当带电显示器处于无电状态下，闭锁才可解除。LED 启控电压（KV）：额定相电压 X0.15^0.65闭锁启控电压（KV）：额定相电压 X0.652.3、操作功能：开关柜智能操控装置可根据用户需要在面板上设有合闸/分闸转换开关（按钮）、就地/远方转换开关（按钮）和储能按钮等。II2.4、温湿度控制功能：两路温、湿度控制，可同时控制两路，也可手动强制加热。控制方式：可带 1—2 路加热器，当坏境湿度 285%RH 时，启动加热，当W75%RH 时，退出加热；当坏境温度 240°C 时，加热器无条件退出。断线报警：任何一路加热器断线，报警指示灯亮（或可根据用户要求启动排风）。“向上”键可切换手动、自动控制方式：OO 口12-05-06加热 A 加热 B 手动14:32:52；OO 口TA:20°CTB:20°C断线 AIR 线 B 自动THA:72%：OO□THB:72%过热扌枫照明2.5：柜内照明控制：装置正常工作状态下按“E”按键可打开、关闭柜内照明控制继电器，同时液晶屏显示相应控制状态2.7:人体感应（LCD 配置）：当有操作者站在...
