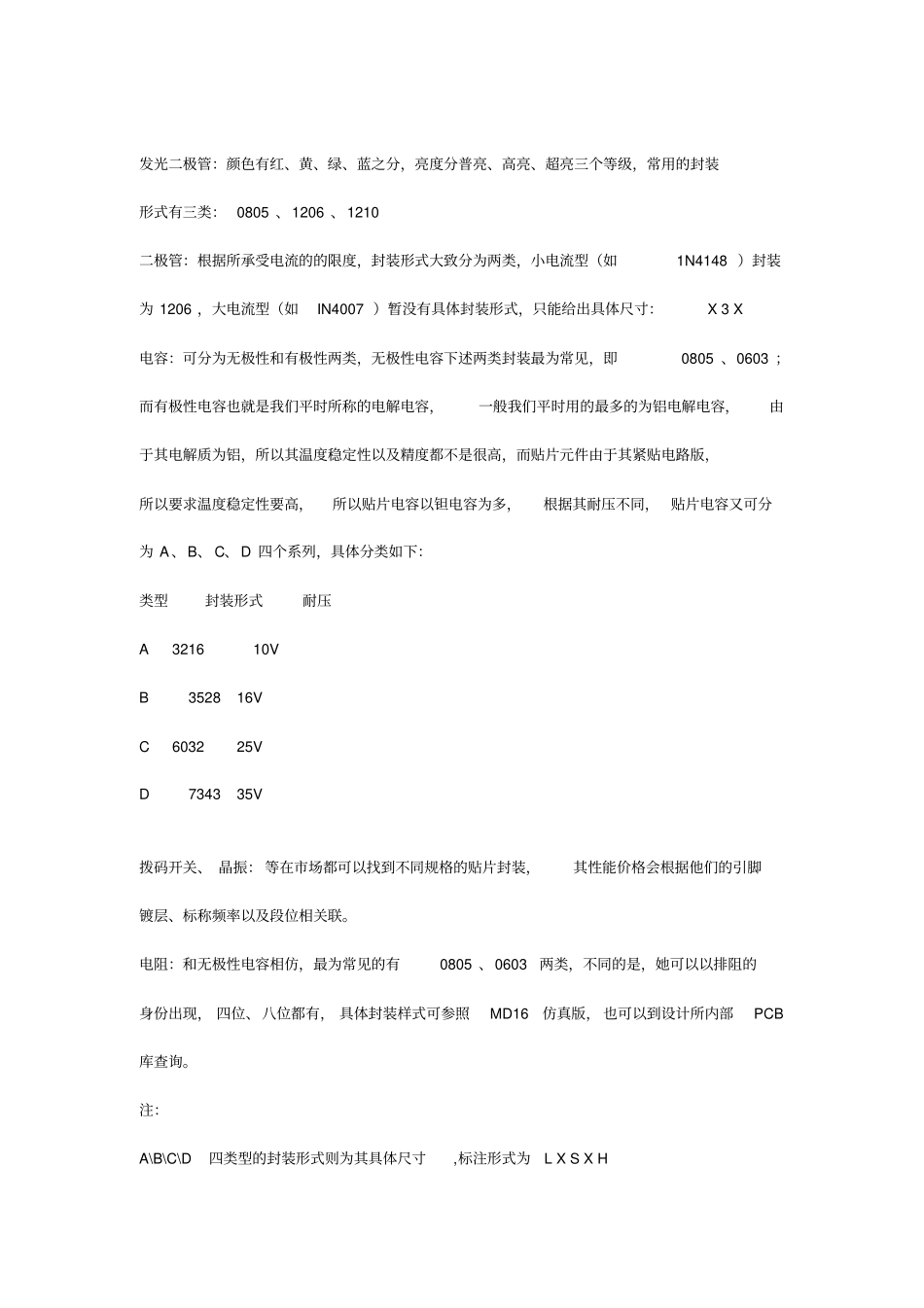

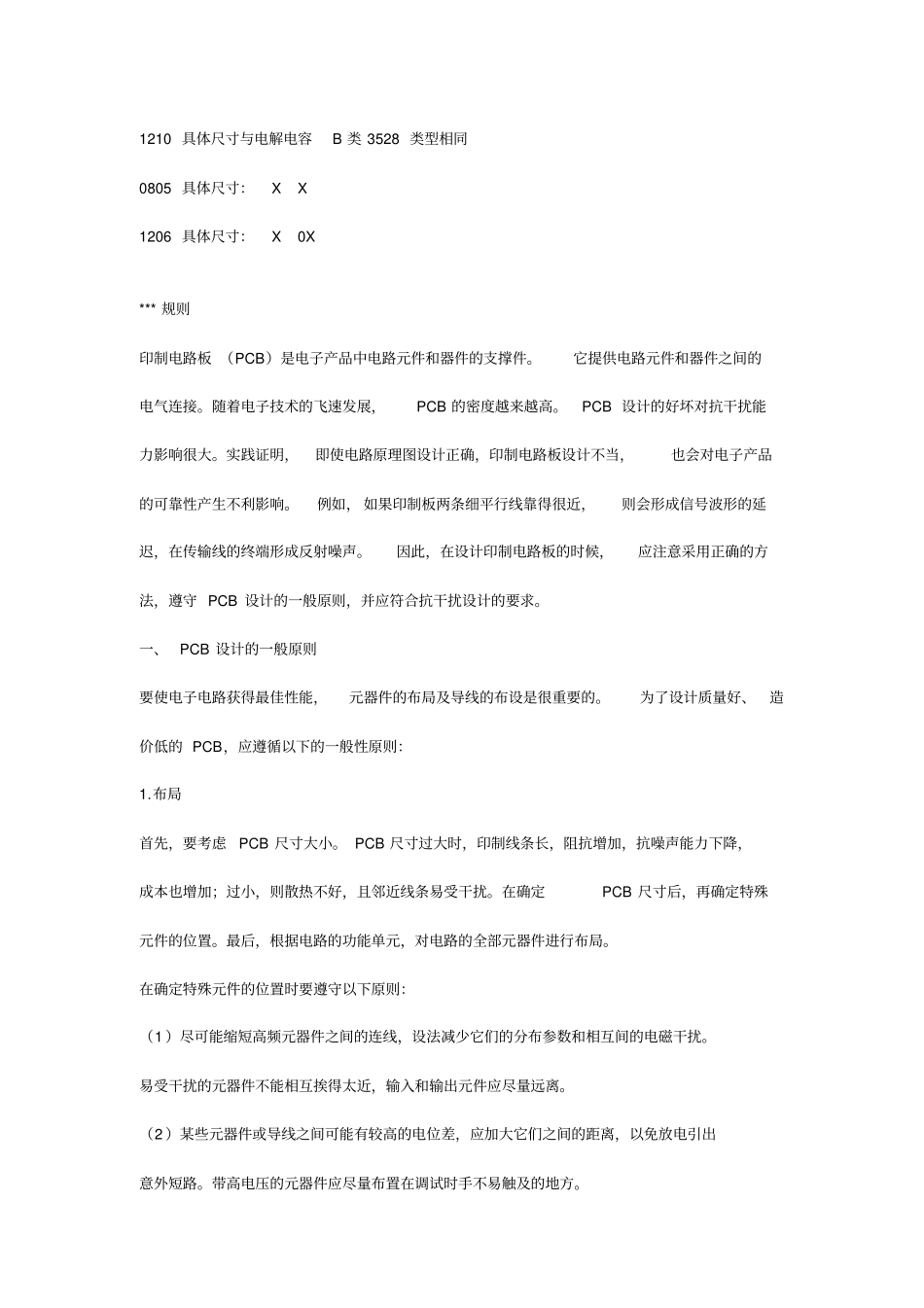

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类： 0805 、1206 、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148 ）封装为 1206 ，大电流型（如IN4007 ）暂没有具体封装形式，只能给出具体尺寸：X 3 X 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805 、0603 ；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同， 贴片电容又可分为 A、B、 C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、 晶振： 等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。电阻：和无极性电容相仿，最为常见的有0805 、0603两类，不同的是，她可以以排阻的身份出现， 四位、八位都有， 具体封装样式可参照MD16仿真版， 也可以到设计所内部PCB库查询。注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210 具体尺寸与电解电容B 类 3528 类型相同0805 具体尺寸：X X 1206 具体尺寸：X 0X *** 规则印制电路板 （PCB）是电子产品中电路元件和器件的支撑件。它提供电路元件和器件之间的电气连接。随着电子技术的飞速发展，PCB 的密度越来越高。PCB 设计的好坏对抗干扰能力影响很大。实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子产品的可靠性产生不利影响。例如， 如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。因此，在设计印制电路板的时候，应注意采用正确的方法，遵守 PCB 设计的一般原则，并应符合抗干扰设计的要求。一、 PCB 设计的一般原则要使电子电路获得最佳性能，元器件的布局及导线的布设是很重要的。为了设计质量好、造价低的 PCB，应遵循以下的一般性原则：1.布局首先，要考虑PCB 尺寸大小。 PCB 尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。在确定PCB 尺寸后，再确定特殊元件的位置。最后，根据电路的功能单元，对电路的全部元器件进行布局。在确定特...
