绝缘电阻测试仪使用说明书

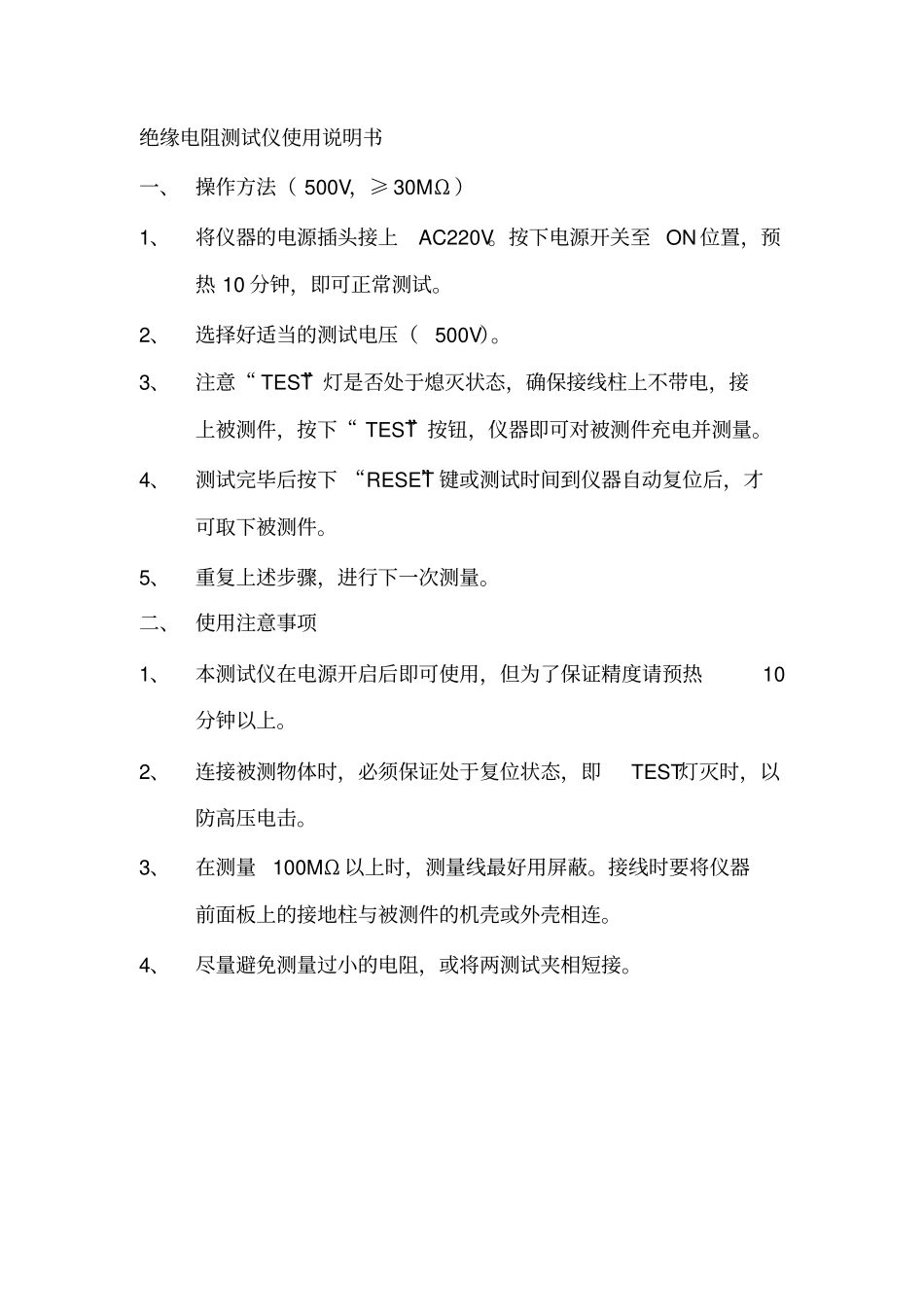

绝缘电阻测试仪使用说明书_第1页
1/17
绝缘电阻测试仪使用说明书_第2页
2/17
绝缘电阻测试仪使用说明书_第3页
3/17
绝缘电阻测试仪使用说明书一、 操作方法( 500V,≥ 30MΩ )1、将仪器的电源插头接上AC220V。按下电源开关至 ON 位置,预热 10 分钟,即可正常测试。2、选择好适当的测试电压(500V)。3、注意“ TEST”灯是否处于熄灭状态,确保接线柱上不带电,接上被测件,按下“ TEST”按钮,仪器即可对被测件充电并测量。4、测试完毕后按下 “RESET”键或测试时间到仪器自动复位后,才可取下被测件。5、重复上述步骤,进行下一次测量。二、 使用注意事项1、本测试仪在电源开启后即可使用,但为了保证精度请预热10分钟以上。2、连接被测物体时,必须保证处于复位状态,即TEST灯灭时,以防高压电击。3、在测量100MΩ 以上时,测量线最好用屏蔽。接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。4、尽量避免测量过小的电阻,或将两测试夹相短接。接地电阻测试仪使用说明书(I=10A,≤Ω )一、 操作方法1、仪器配备一副(两组)测试线,红粗线接红色电流接线柱,红细线接红色电阻接线柱, 黑粗线接黑色电流接线柱, 黑细线接黑色电阻接线柱。2、将仪器的电源插头接上AC220V。按下电源开关至 ON 位置,各个窗口数码管亮。3、电流调节旋钮逆时针旋至零位。4、测试前,选择好量程。5、两组测试线的夹子相互短路。6、手动测试(1)、“定时”开关关闭。(2)、确定 2-5 步骤无误后,按“启动”按钮, “测试”灯亮,调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。()(3)、按下“预置 /测试”键,调节报警预置电位器,至所需电阻值。(4)、按下“复位”按钮,切断电流输出,同时调节“电流调节”旋钮至最小。将测试线夹在被测物的测试点上。(5)、按下“启动”旋钮, “测试”灯亮,同时调节“电流调节”旋钮至所需电流值,接着读下电阻显示窗口显示的电阻值。当被测物电阻值大于预值电阻值时,仪器会发出生光报警,反之,则不报警。只要按下“复位”按钮停止测试, “测试”灯灭,取下测试线以备下次再测。8、本仪器具有开路报警功能, 可检测回路开路或测试线没有夹好,用户可以根据实际情况而定。9、样具有过流报警功能, 当回路电流大于 28A 时,仪器发出生光报警,同时切断电流输出,按下“复位”按钮,可消除报警功能。并将“电流调节”旋钮旋小一些,以备下次再用。10、本仪器采用除法器原理,即R=U/I 。当仪器处于“复位”状态,I=0,电阻不确定,所以窗口显示为不定状态。二、 使用注意事...
