继电器接线方法角4角5角

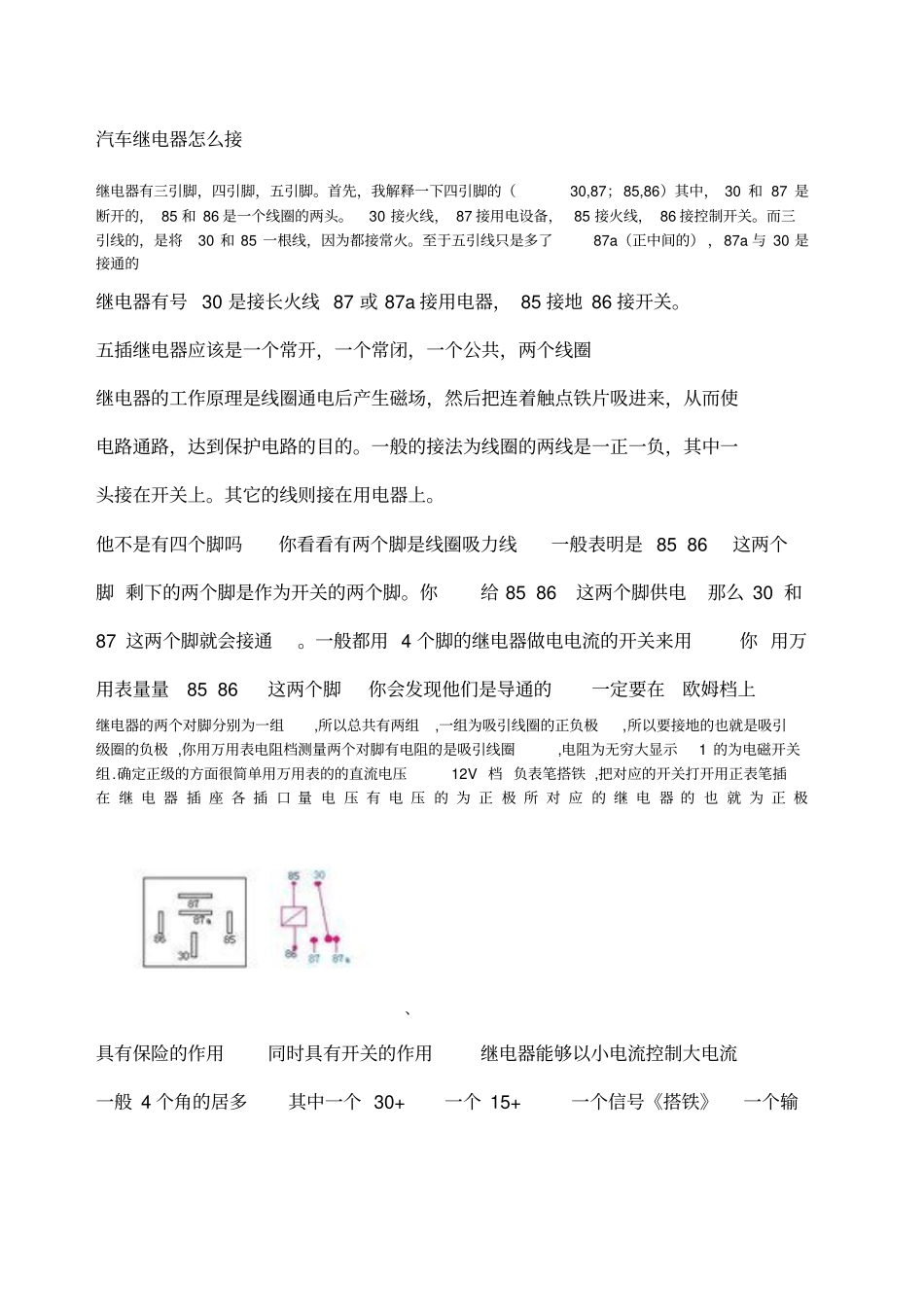

继电器接线方法角4角5角_第1页
1/3
继电器接线方法角4角5角_第2页
2/3

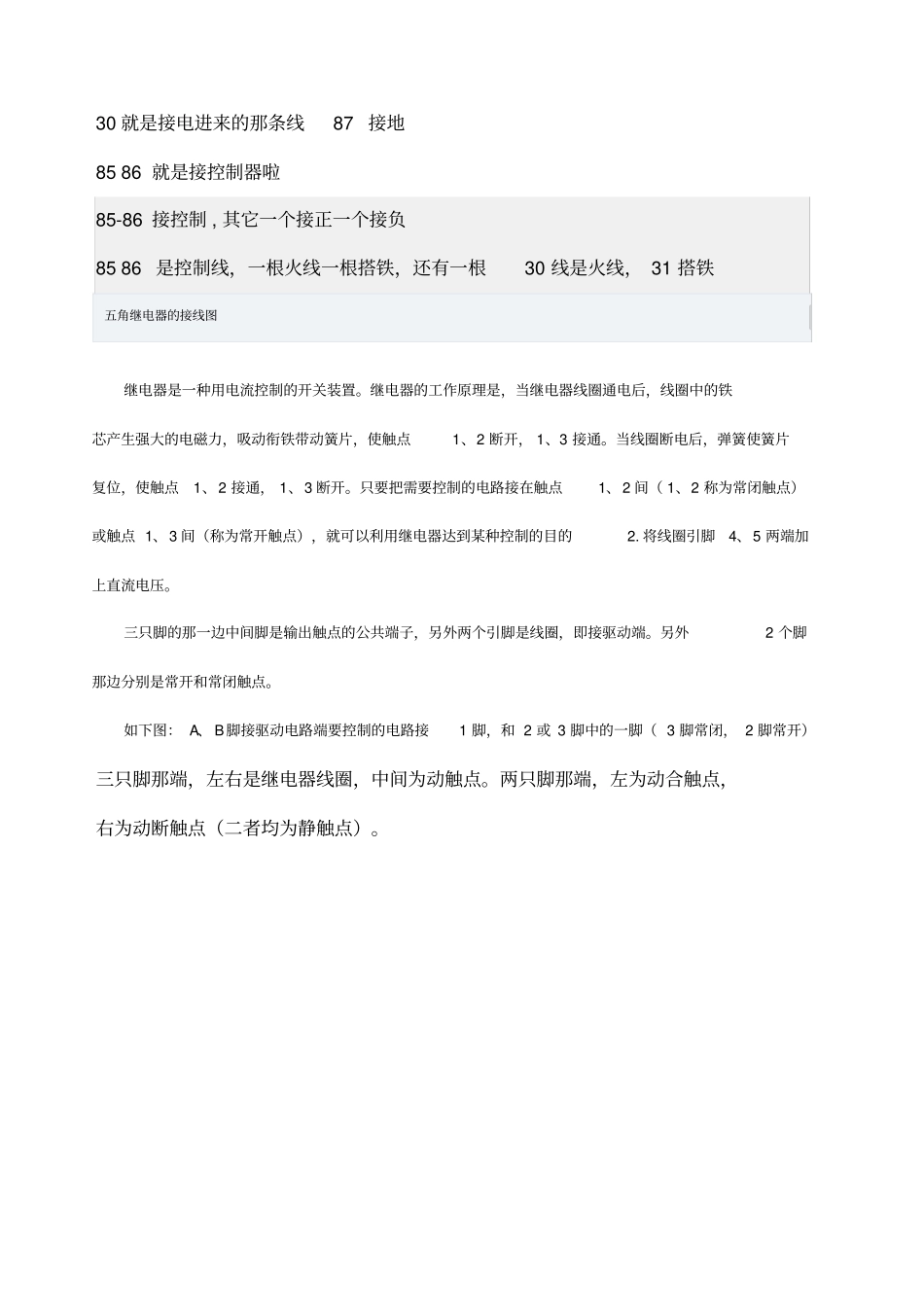

继电器接线方法角4角5角_第3页
3/3
汽车继电器怎么接继电器有三引脚,四引脚,五引脚。首先,我解释一下四引脚的(30,87;85,86)其中, 30 和 87 是断开的, 85 和 86 是一个线圈的两头。30 接火线, 87 接用电设备, 85 接火线, 86 接控制开关。而三引线的,是将30 和 85 一根线,因为都接常火。至于五引线只是多了87a(正中间的) ,87a 与 30 是接通的继电器有号 30 是接长火线 87 或 87a 接用电器, 85 接地 86 接开关。五插继电器应该是一个常开,一个常闭,一个公共,两个线圈继电器的工作原理是线圈通电后产生磁场,然后把连着触点铁片吸进来,从而使电路通路,达到保护电路的目的。一般的接法为线圈的两线是一正一负,其中一头接在开关上。其它的线则接在用电器上。他不是有四个脚吗你看看有两个脚是线圈吸力线一般表明是 85 86 这两个脚 剩下的两个脚是作为开关的两个脚。你给 85 86 这两个脚供电那么 30 和87 这两个脚就会接通。一般都用 4 个脚的继电器做电电流的开关来用你 用万用表量量 85 86 这两个脚你会发现他们是导通的一定要在欧姆档上继电器的两个对脚分别为一组,所以总共有两组,一组为吸引线圈的正负极,所以要接地的也就是吸引级圈的负极 ,你用万用表电阻档测量两个对脚有电阻的是吸引线圈,电阻为无穷大显示1 的为电磁开关组.确定正级的方面很简单用万用表的的直流电压12V 档 负表笔搭铁 ,把对应的开关打开用正表笔插在 继 电 器 插 座 各 插 口 量 电 压 有 电 压 的 为 正 极 所 对 应 的 继 电 器 的 也 就 为 正 极、具有保险的作用同时具有开关的作用继电器能够以小电流控制大电流一般 4 个角的居多其中一个 30+ 一个 15+ 一个信号《搭铁》一个输出角具备 15+ 信号《搭铁》后 30+ 会与输出接通如没接通便可判断其损坏继电器就是用小电流控制大电流防止电流过大烧坏开关汽车上继电器一般不是有4 个脚么?下面有话图案一般看就能看明白一个线圈一个开关线圈和开关的两端分别就是4 个引出脚你把线圈对应的管脚用线接到蓄电池上用万用表电阻档测量另外 2 个引出脚(就是开关的2 个引出脚)再线圈通电的时候电阻应该很小就几欧姆甚至更小线圈断电的时候电阻是无穷大还有就是线圈连接蓄电池的时候能听到啪啪啪的响声这个是触电闭合的声音~!小电流控制大电流也可做开关作用。测它的导电性, 85#接地 86#接正极,这时那万用表或试灯测87#和 30#是否导通...
