维氏硬度计操作规范

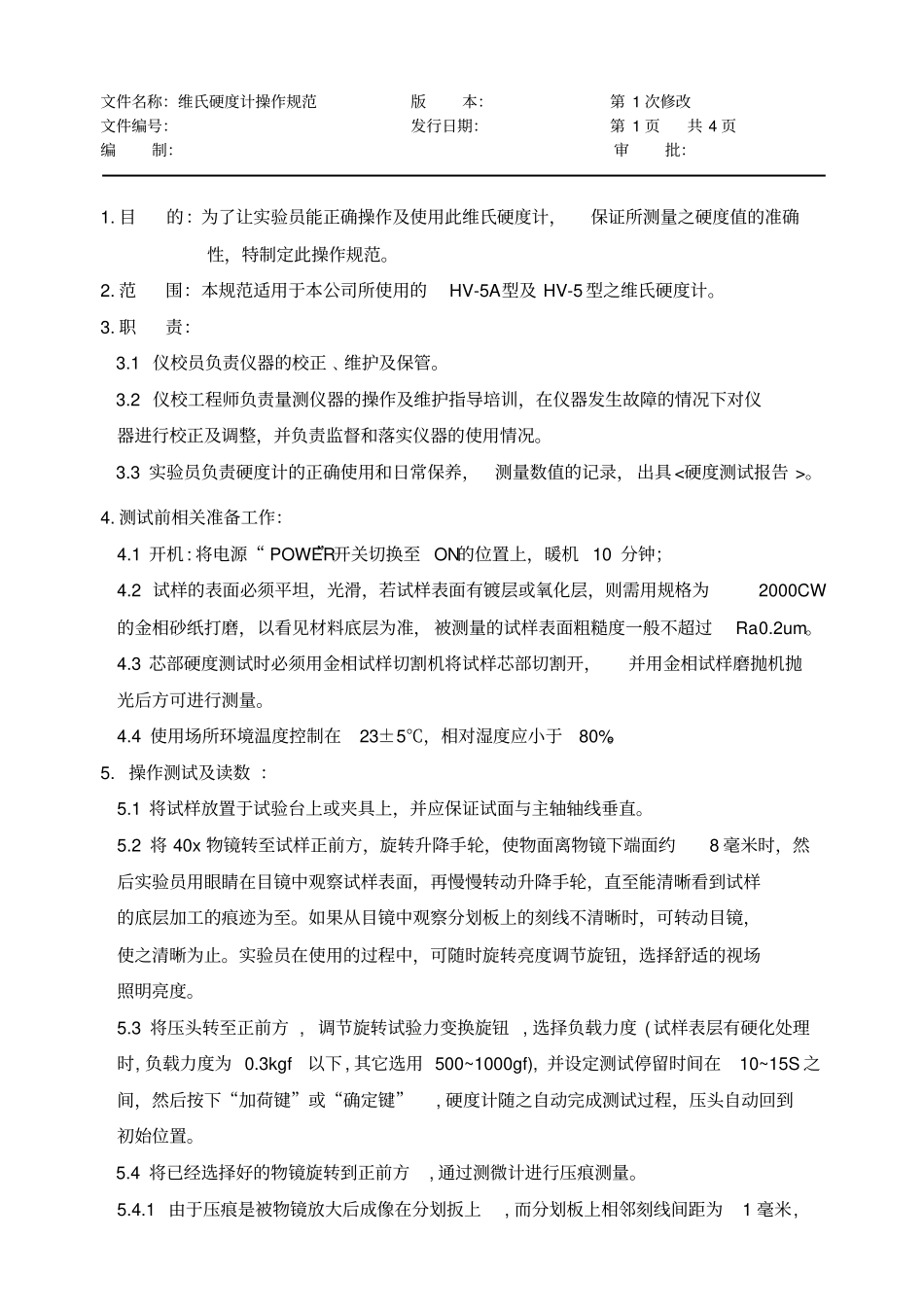

文件名称：维氏硬度计操作规范版本：第 1 次修改文件编号：发行日期：第 1 页共 4 页编制：审批：1. 目的：为了让实验员能正确操作及使用此维氏硬度计，保证所测量之硬度值的准确性，特制定此操作规范。2. 范围：本规范适用于本公司所使用的HV-5A型及 HV-5 型之维氏硬度计。3. 职责：3.1 仪校员负责仪器的校正﹑维护及保管。3.2 仪校工程师负责量测仪器的操作及维护指导培训，在仪器发生故障的情况下对仪器进行校正及调整，并负责监督和落实仪器的使用情况。3.3 实验员负责硬度计的正确使用和日常保养，测量数值的记录， 出具 <硬度测试报告 >。4. 测试前相关准备工作：4.1 开机 : 将电源“ POWER”开关切换至 ON的位置上，暖机 10 分钟；4.2 试样的表面必须平坦，光滑，若试样表面有镀层或氧化层，则需用规格为2000CW的金相砂纸打磨，以看见材料底层为准， 被测量的试样表面粗糙度一般不超过Ra 0.2um。4.3 芯部硬度测试时必须用金相试样切割机将试样芯部切割开，并用金相试样磨抛机抛光后方可进行测量。4.4 使用场所环境温度控制在23±5℃，相对湿度应小于80%。5. 操作测试及读数 ：5.1 将试样放置于试验台上或夹具上，并应保证试面与主轴轴线垂直。5.2 将 40x 物镜转至试样正前方，旋转升降手轮，使物面离物镜下端面约8 毫米时，然后实验员用眼睛在目镜中观察试样表面，再慢慢转动升降手轮，直至能清晰看到试样的底层加工的痕迹为至。如果从目镜中观察分划板上的刻线不清晰时，可转动目镜，使之清晰为止。实验员在使用的过程中，可随时旋转亮度调节旋钮，选择舒适的视场照明亮度。5.3 将压头转至正前方 , 调节旋转试验力变换旋钮 , 选择负载力度 ( 试样表层有硬化处理时, 负载力度为 0.3kgf以下 , 其它选用 500~1000gf), 并设定测试停留时间在10~15S 之间，然后按下“加荷键”或“确定键”, 硬度计随之自动完成测试过程，压头自动回到初始位置。5.4 将已经选择好的物镜旋转到正前方, 通过测微计进行压痕测量。5.4.1 由于压痕是被物镜放大后成像在分划扳上, 而分划板上相邻刻线间距为1 毫米, 文件名称：维氏硬度计操作规范版本：第 1 次修改文件编号：发行日期：第 2 页共 4 页编制：审批：百分筒旋转一圈 , 视场中指标对角线长度是经物镜放大的, 所以必须将测得值除以使用的物镜倍数。5.4.2 观察试验压痕 , 若不清晰 , 旋转升降手轮进行微调 , 直至清晰为至 ; 5.4....
