综合布线工程验收标准

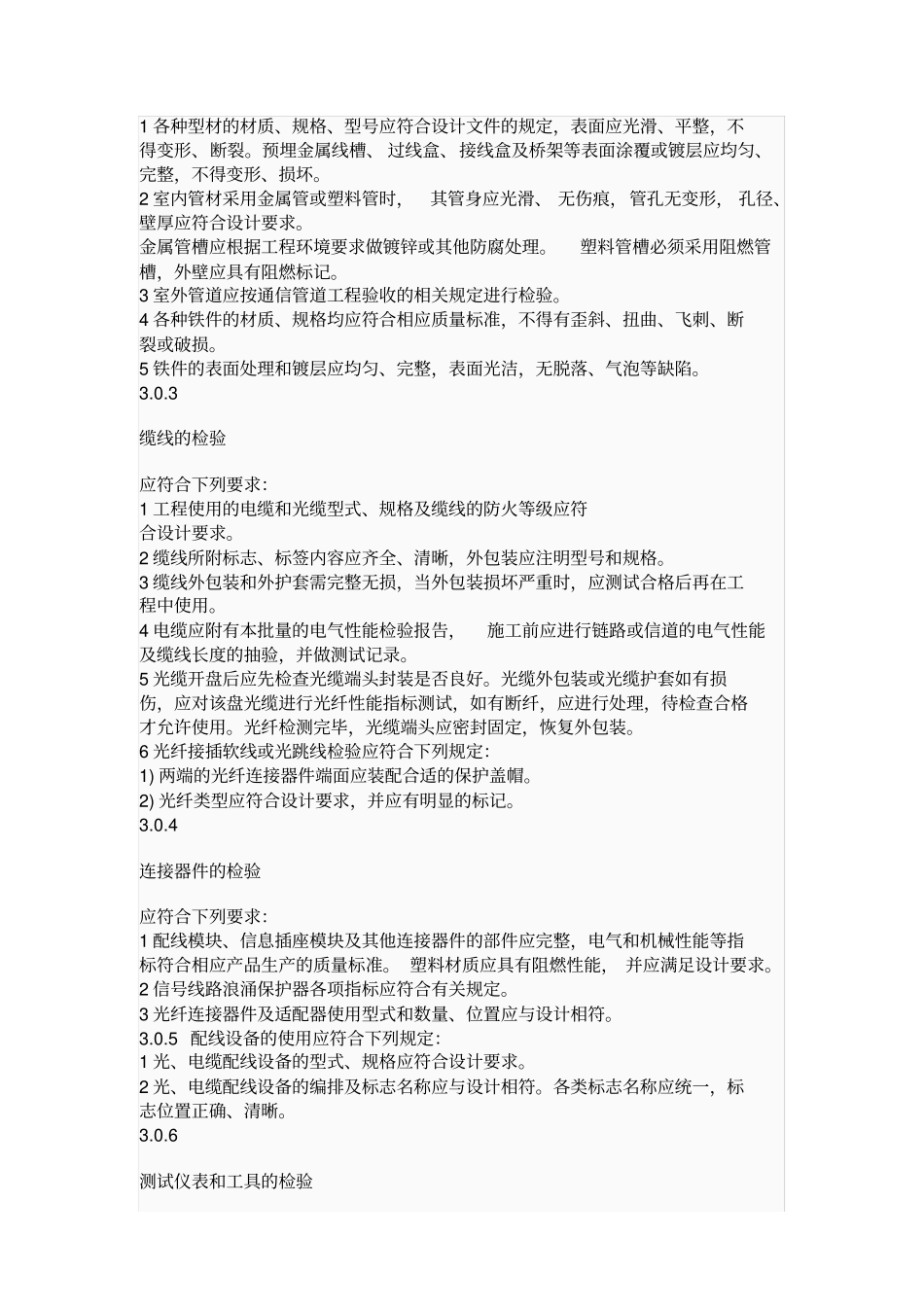

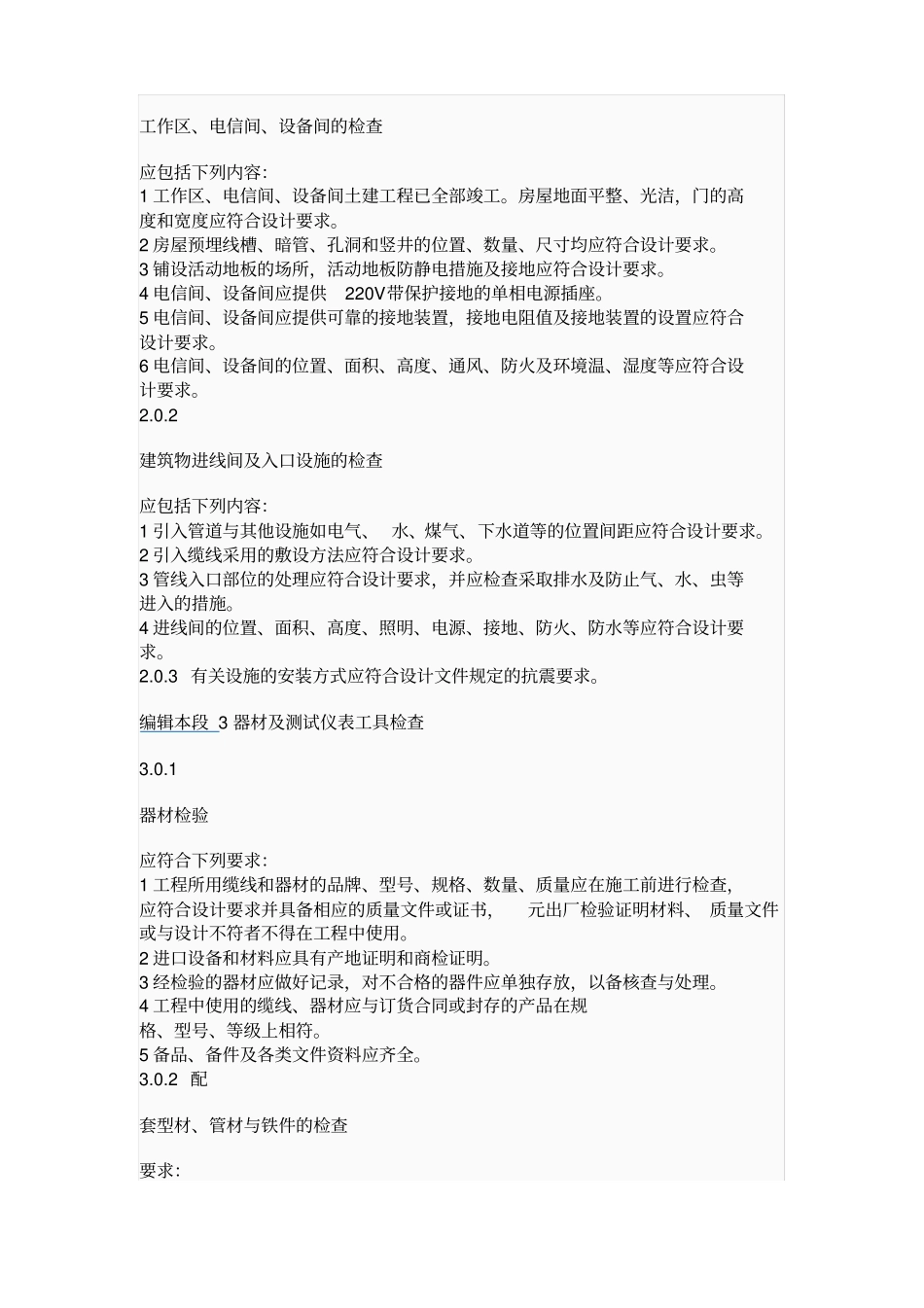

综合布线工程验收标准总述1 总则2 环境检查3 器材及测试仪表工具检查4 设备安装检验5 缆线的敷设和保护方式检验5· 1 缆线的敷设5· 2 保护措施6 缆线终接7 工程电气测试8 管理系统验收9 工程验收附录附录 A 综合布线系统工程检验项目及内容附录 B 综合布线系统工程电气测试方法及测试内容附录 C 光纤链路测试方法附录 D 综合布线工程管理系统验收内容附录 E 测试项目和技术指标含义编辑本段 1 总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。1.0.2 本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。1.0.3 综合布线系统工程实施中采用的工程技术文件、承包合同文件对工程质量验收的要求不得低予本规范规定。1· 0.4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和验收。1.0.5 综合布线系统工程应符合设计要求，工程验收前应进行自检测试、竣工验收测试工作。1.0.6 综合布线系统工程的验收，除应符合本规范外，还应符合国家现行有关技术标准、规范的规定。编辑本段 2 环境检查2.0.1 工作区、电信间、设备间的检查应包括下列内容：1 工作区、电信间、设备间土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应符合设计要求。2 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求。3 铺设活动地板的场所，活动地板防静电措施及接地应符合设计要求。4 电信间、设备间应提供220V带保护接地的单相电源插座。5 电信间、设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求。6 电信间、设备间的位置、面积、高度、通风、防火及环境温、湿度等应符合设计要求。2.0.2 建筑物进线间及入口设施的检查应包括下列内容：1 引入管道与其他设施如电气、 水、煤气、下水道等的位置间距应符合设计要求。2 引入缆线采用的敷设方法应符合设计要求。3 管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。4 进线间的位置、面积、高度、照明、电源、接地、防火、防水等应符合设计要求。2.0.3 有关设施的安装方式应符合设计文件规定的抗震要求。编辑本段 3 器材及测试仪表工具检查3.0.1 器材检验应符合下列要求：1 工程所用缆线和器材的品牌、型号...
