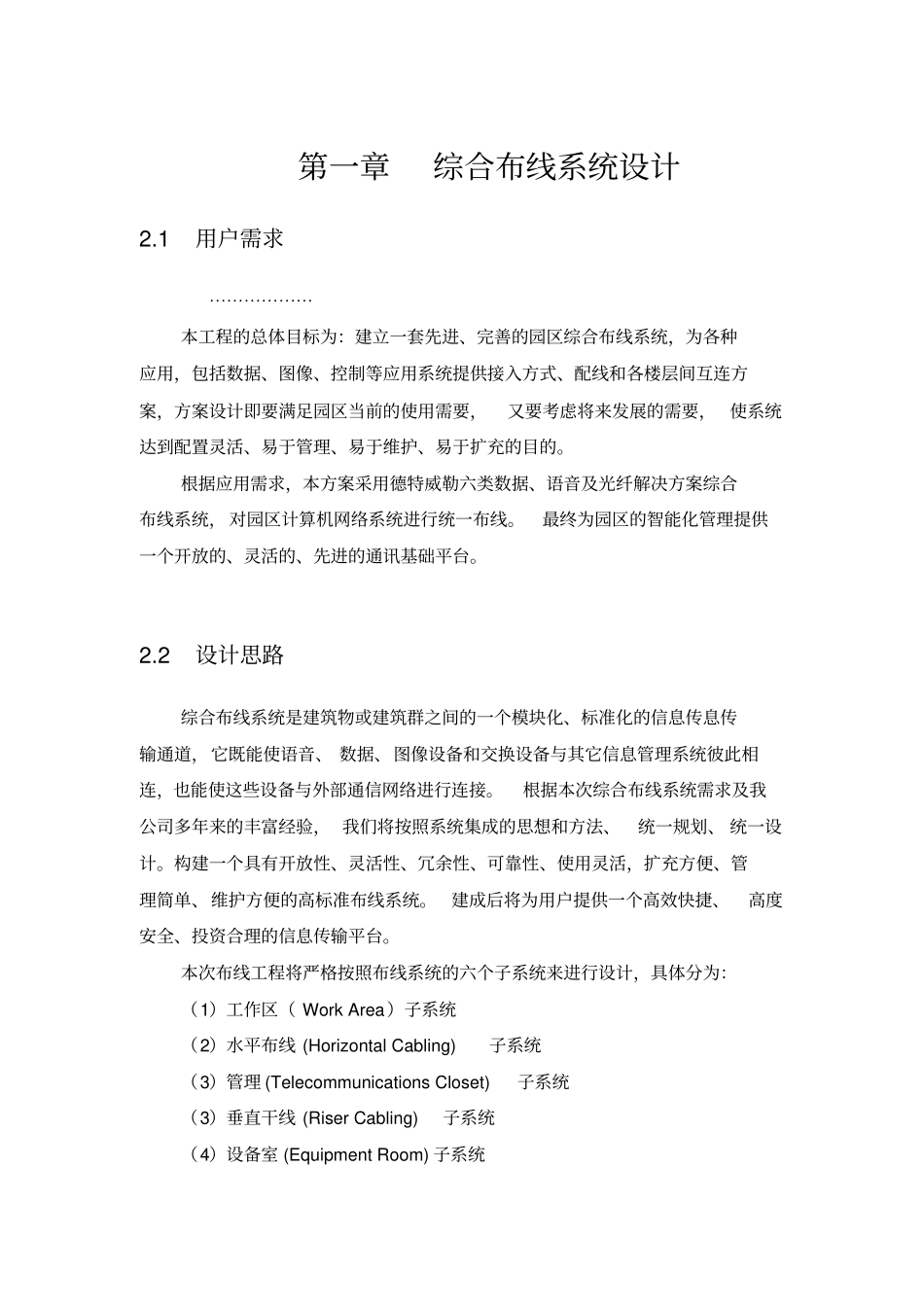

第一章综合布线系统设计2.1用户需求⋯⋯⋯⋯⋯⋯本工程的总体目标为：建立一套先进、完善的园区综合布线系统，为各种应用，包括数据、图像、控制等应用系统提供接入方式、配线和各楼层间互连方案，方案设计即要满足园区当前的使用需要，又要考虑将来发展的需要， 使系统达到配置灵活、易于管理、易于维护、易于扩充的目的。根据应用需求，本方案采用德特威勒六类数据、语音及光纤解决方案综合布线系统， 对园区计算机网络系统进行统一布线。最终为园区的智能化管理提供一个开放的、灵活的、先进的通讯基础平台。2.2设计思路综合布线系统是建筑物或建筑群之间的一个模块化、标准化的信息传息传输通道，它既能使语音、 数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网络进行连接。根据本次综合布线系统需求及我公司多年来的丰富经验， 我们将按照系统集成的思想和方法、统一规划、 统一设计。构建一个具有开放性、灵活性、冗余性、可靠性、使用灵活，扩充方便、管理简单、维护方便的高标准布线系统。建成后将为用户提供一个高效快捷、高度安全、投资合理的信息传输平台。本次布线工程将严格按照布线系统的六个子系统来进行设计，具体分为：（1）工作区（ Work Area）子系统（2）水平布线 (Horizontal Cabling)子系统（3）管理 (Telecommunications Closet)子系统（3）垂直干线 (Riser Cabling)子系统（4）设备室 (Equipment Room) 子系统2 （5）建筑群 (Campus Backbone)子系统2.3设计标准TIA/EIA 568-A北美综合布线标准TIA/EIA 569北美建筑通讯线路间距标准TIA/EIA 606北美商用建筑通讯基础结构管理规范TIA/EIA TSB67 非屏蔽双绞线布线测试标准TIA/EIA 607北美商用建筑通讯接地要求EN50173欧洲大楼综合布线系统标准EMC欧洲电磁兼容性标准ANSI FDDI 美国国家标准：分布式光纤数据接口IEEE 802.3 电子电气工程师协会： CSMA/CD接口方法IEEE 802.5 国际电子电气工程师协会：令牌环接口方法JGJ/T16-92 中国民用建筑设计规范ISO/IEC11801 综合布线国际标准CECS72：97 建筑与建筑群综合布线系统工程设计规范YD/T926.1(2)-1997大楼通信综合布线系统市内电话线路工程设计规范（YDJ8-850）工业企业通信设计规范（GBJ42-81）Datwyler 综合布线系统生产、设计及施工安装规范：Datwyler 综合布线系统《设计指南》Datwyler 综合布线系统《安装手册》2.4设计原则⋯⋯ ..3 2.5设计功能描...
