综合接地电缆技术规格书

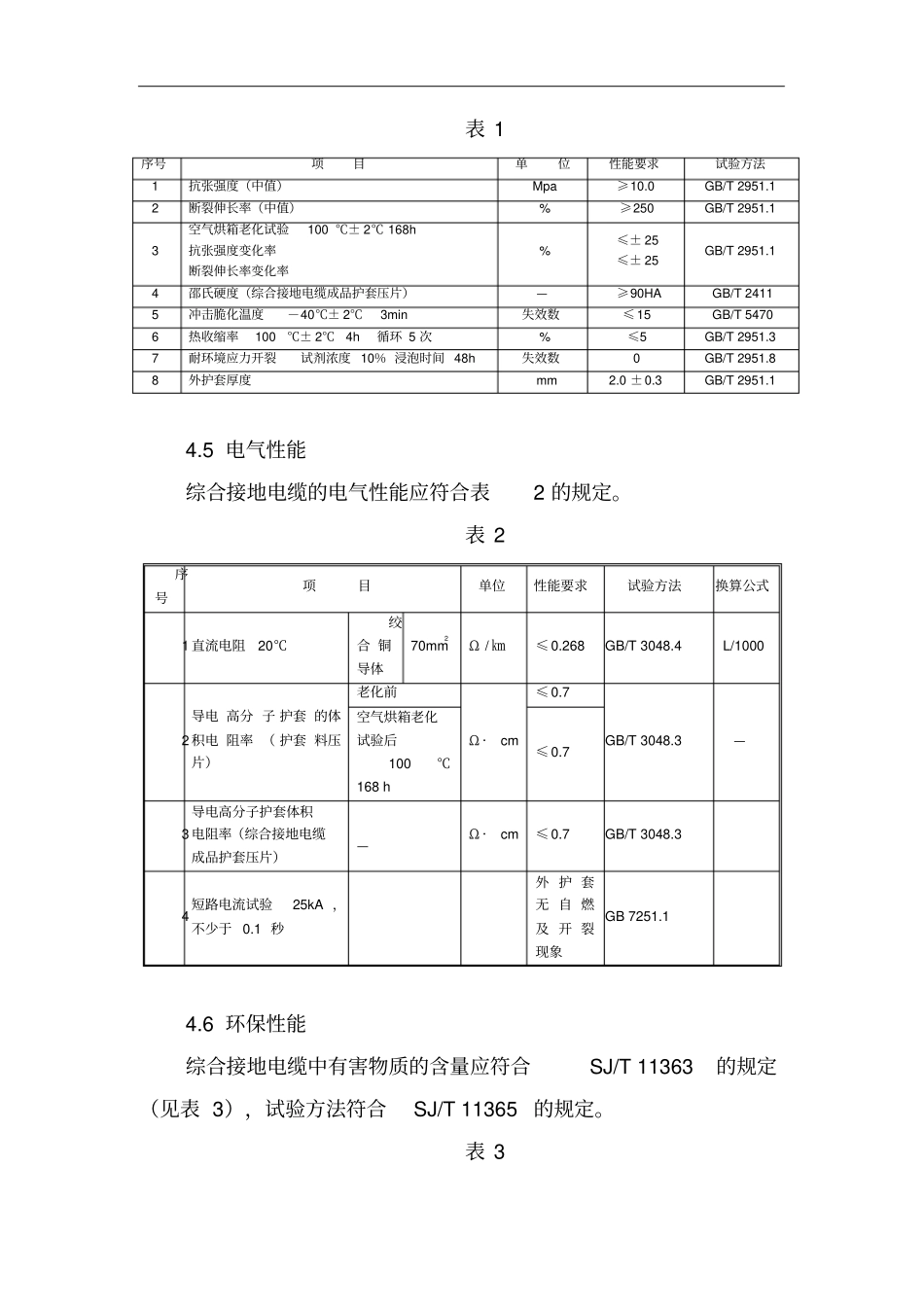

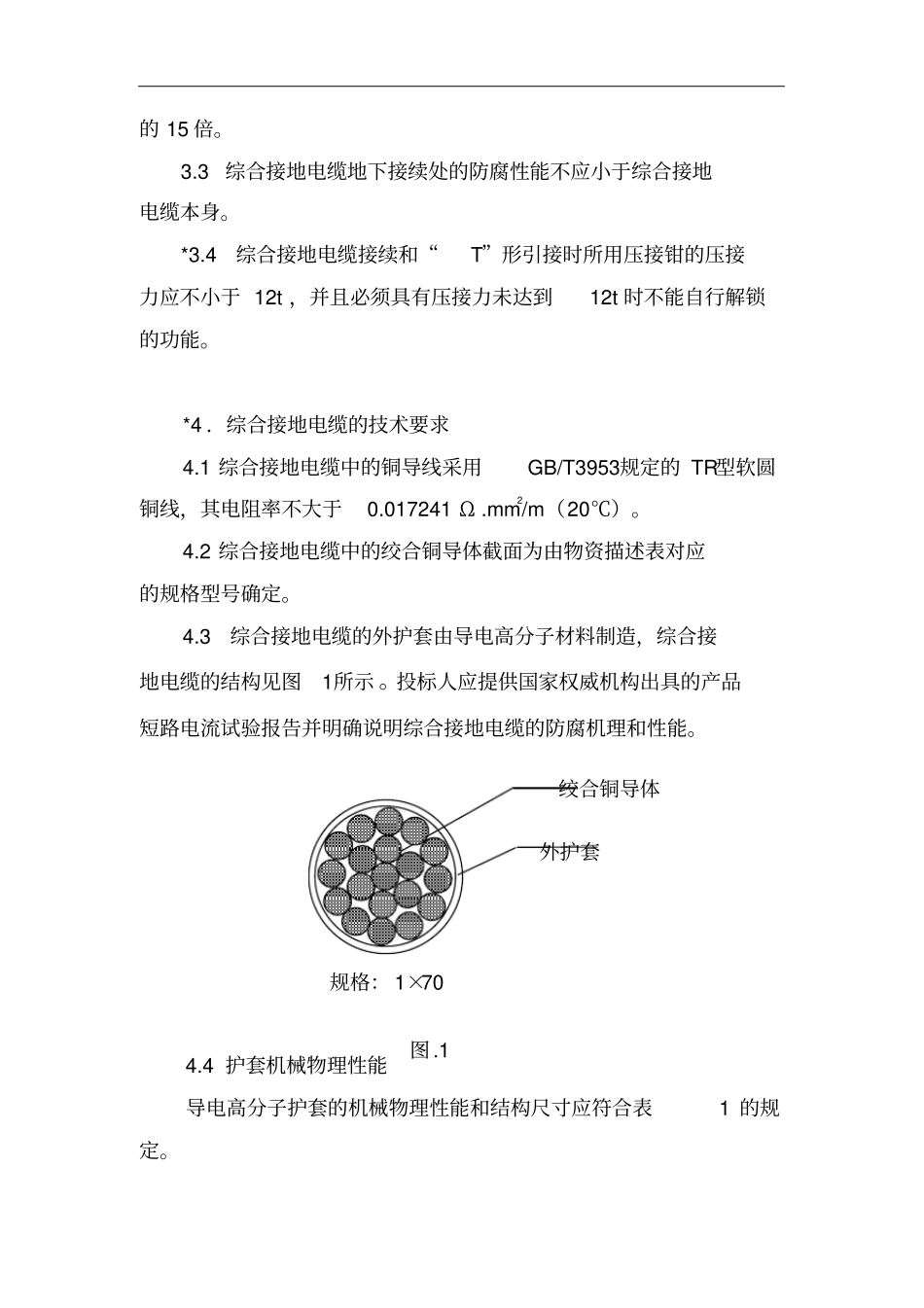

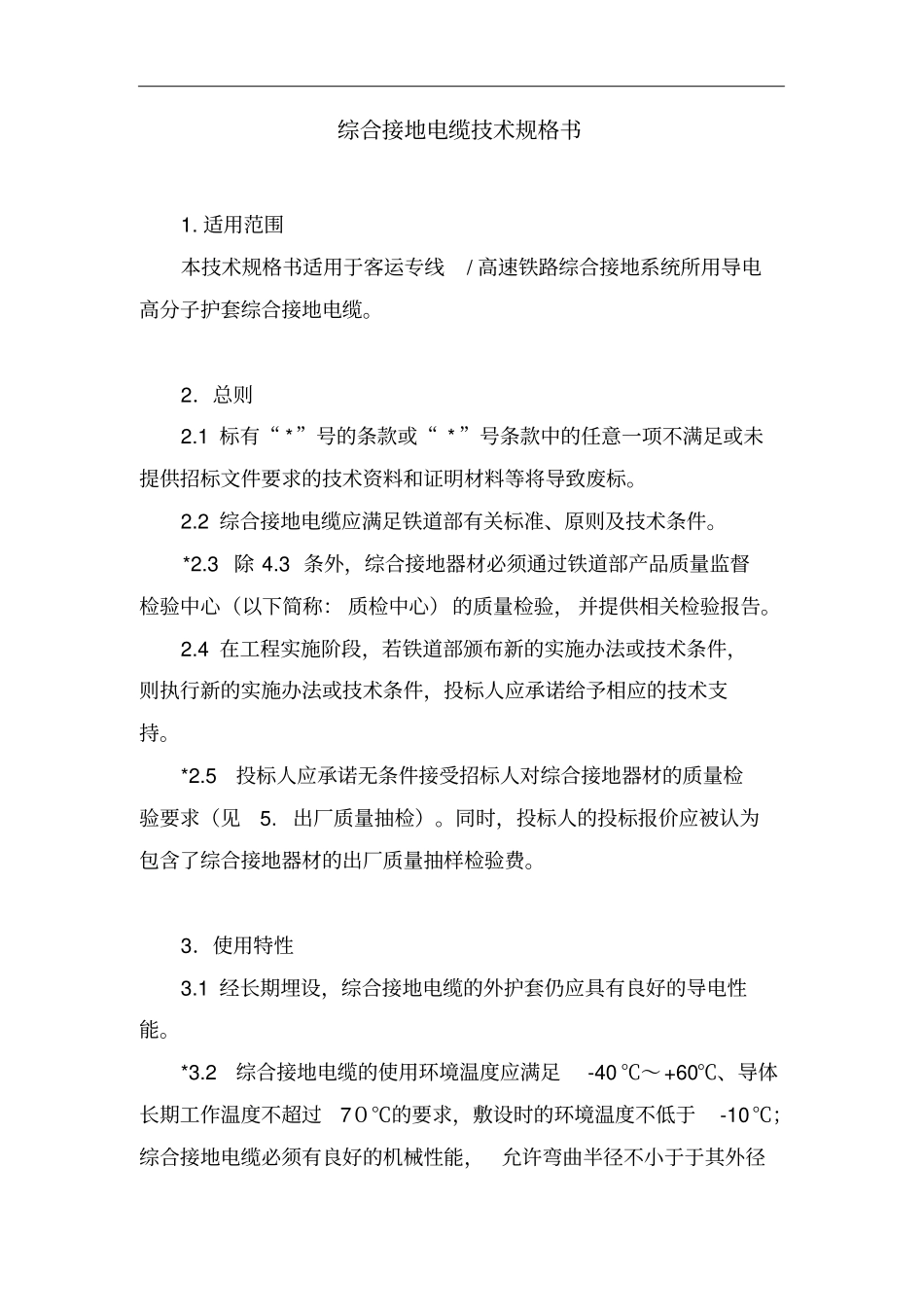

综合接地电缆技术规格书1. 适用范围本技术规格书适用于客运专线/ 高速铁路综合接地系统所用导电高分子护套综合接地电缆。2．总则2.1 标有“ *”号的条款或“ * ”号条款中的任意一项不满足或未提供招标文件要求的技术资料和证明材料等将导致废标。2.2 综合接地电缆应满足铁道部有关标准、原则及技术条件。*2.3 除 4.3 条外，综合接地器材必须通过铁道部产品质量监督检验中心（以下简称： 质检中心）的质量检验， 并提供相关检验报告。2.4 在工程实施阶段，若铁道部颁布新的实施办法或技术条件，则执行新的实施办法或技术条件，投标人应承诺给予相应的技术支持。*2.5投标人应承诺无条件接受招标人对综合接地器材的质量检验要求（见5. 出厂质量抽检）。同时，投标人的投标报价应被认为包含了综合接地器材的出厂质量抽样检验费。3．使用特性3.1 经长期埋设，综合接地电缆的外护套仍应具有良好的导电性能。*3.2综合接地电缆的使用环境温度应满足-40 ℃～+60℃、导体长期工作温度不超过7０℃的要求，敷设时的环境温度不低于-10℃；综合接地电缆必须有良好的机械性能，允许弯曲半径不小于于其外径的 15 倍。3.3综合接地电缆地下接续处的防腐性能不应小于综合接地电缆本身。*3.4 综合接地电缆接续和“T”形引接时所用压接钳的压接力应不小于 12t ，并且必须具有压接力未达到12t 时不能自行解锁的功能。*4 ．综合接地电缆的技术要求4.1 综合接地电缆中的铜导线采用GB/T3953规定的 TR型软圆铜线，其电阻率不大于0.017241 Ω .mm2/m（20℃）。4.2 综合接地电缆中的绞合铜导体截面为由物资描述表对应的规格型号确定。4.3综合接地电缆的外护套由导电高分子材料制造，综合接地电缆的结构见图1所示 。投标人应提供国家权威机构出具的产品短路电流试验报告并明确说明综合接地电缆的防腐机理和性能。4.4 护套机械物理性能导电高分子护套的机械物理性能和结构尺寸应符合表1 的规定。规格： 1×70 外护套绞合铜导体图.1 表 1序号项目单位性能要求试验方法1 抗张强度（中值）Mpa ≥10.0 GB/T 2951.1 2 断裂伸长率（中值）% ≥250 GB/T 2951.1 3 空气烘箱老化试验 100 ℃± 2℃ 168h 抗张强度变化率断裂伸长率变化率% ≤± 25 ≤± 25 GB/T 2951.1 4 邵氏硬度（综合接地电缆成品护套压片）—≥90HA GB/T 2411 5 冲击脆化温度－40℃± 2℃ 3min 失效数≤ 15GB/T 5470 6 热收缩率 100℃± 2℃ ...
