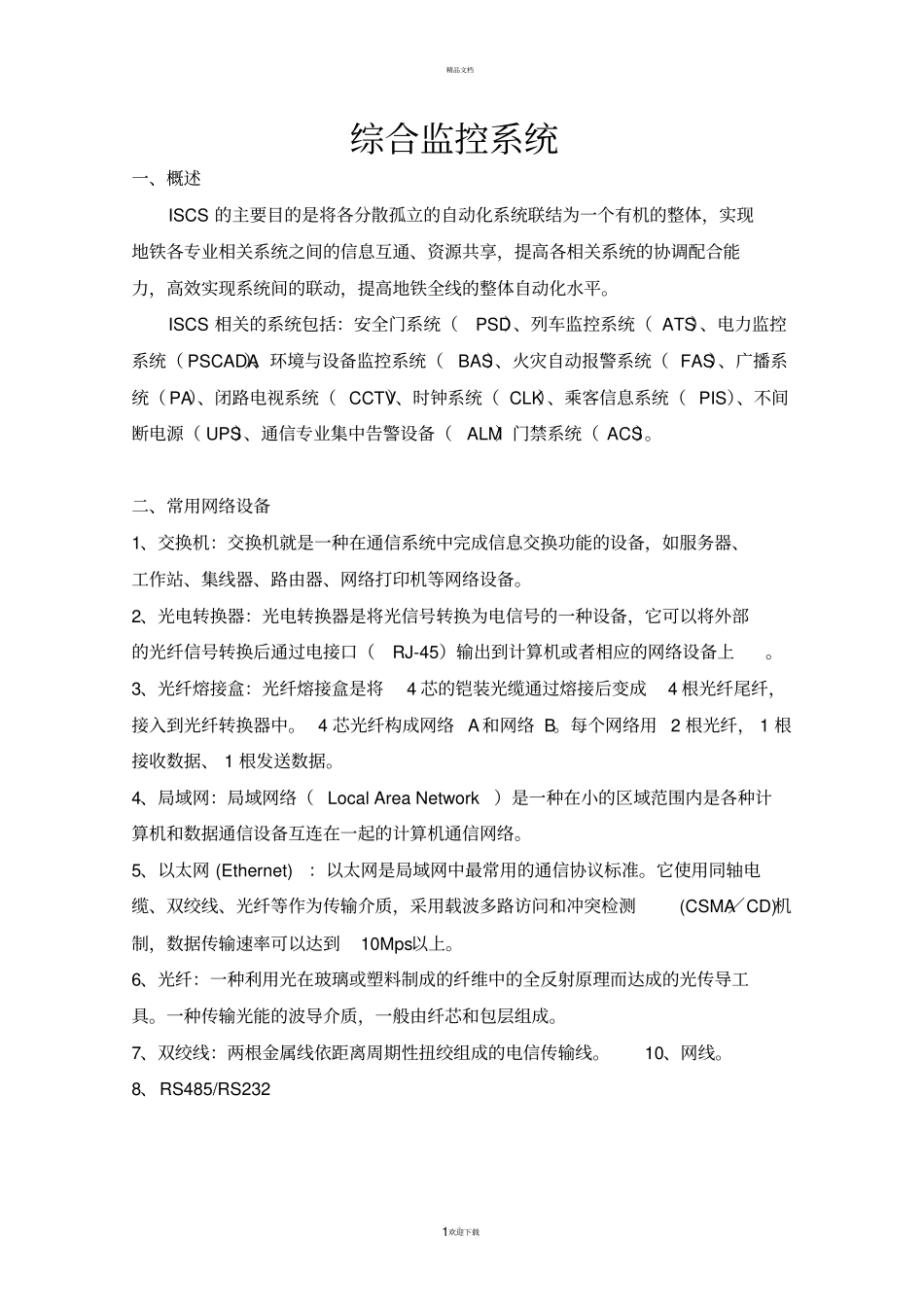

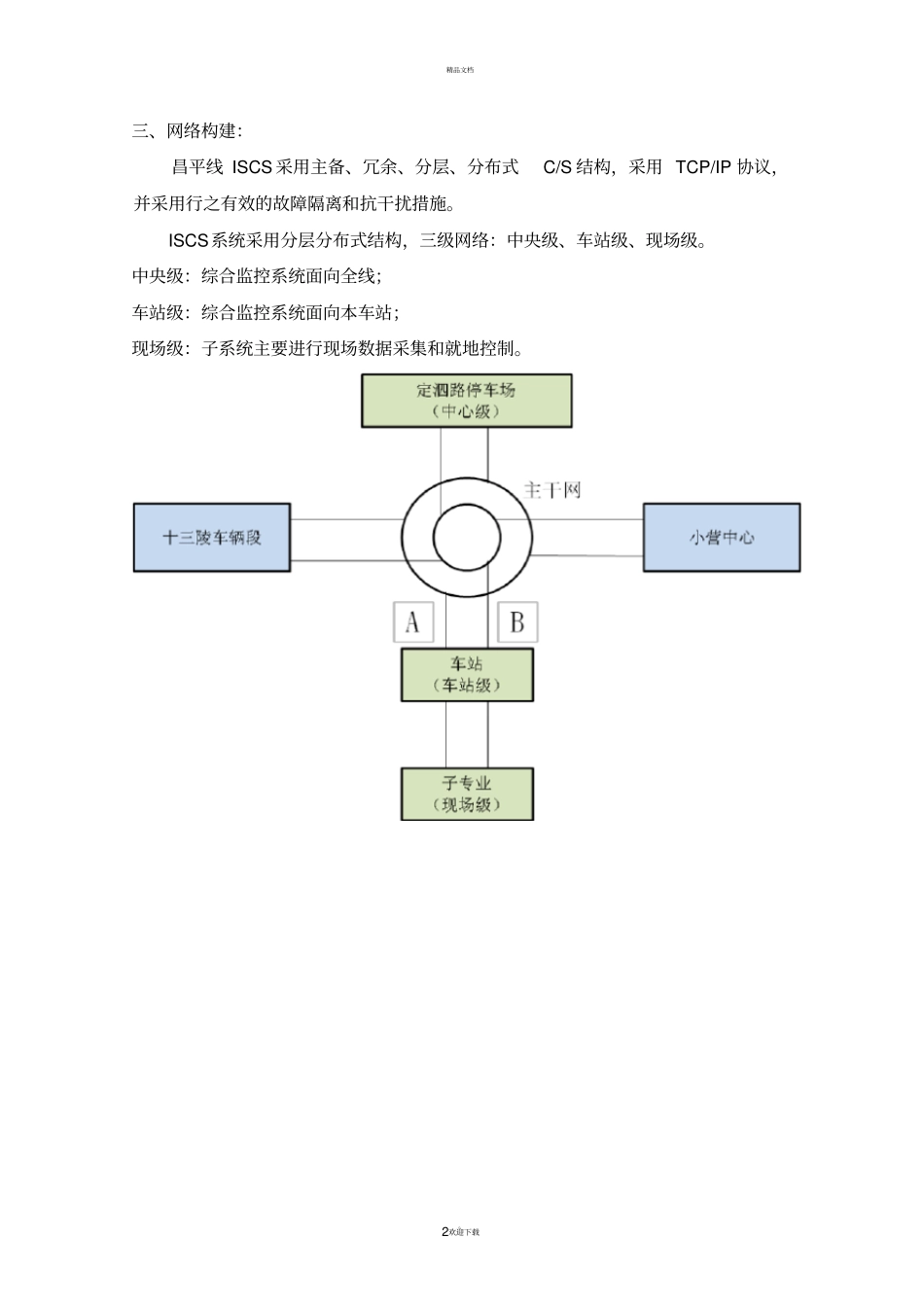

精品文档。1欢迎下载综合监控系统一、概述ISCS 的主要目的是将各分散孤立的自动化系统联结为一个有机的整体，实现地铁各专业相关系统之间的信息互通、资源共享，提高各相关系统的协调配合能力，高效实现系统间的联动，提高地铁全线的整体自动化水平。ISCS 相关的系统包括：安全门系统（PSD）、列车监控系统（ ATS）、电力监控系统（ PSCADA）、环境与设备监控系统（BAS）、火灾自动报警系统（ FAS）、广播系统（ PA）、闭路电视系统（ CCTV）、时钟系统（ CLK）、乘客信息系统（ PIS）、不间断电源（ UPS）、通信专业集中告警设备（ALM）门禁系统（ ACS）。二、常用网络设备1、交换机：交换机就是一种在通信系统中完成信息交换功能的设备，如服务器、工作站、集线器、路由器、网络打印机等网络设备。2、光电转换器：光电转换器是将光信号转换为电信号的一种设备，它可以将外部的光纤信号转换后通过电接口（RJ-45）输出到计算机或者相应的网络设备上。3、光纤熔接盒：光纤熔接盒是将4 芯的铠装光缆通过熔接后变成4 根光纤尾纤，接入到光纤转换器中。 4 芯光纤构成网络 A 和网络 B。每个网络用 2 根光纤， 1 根接收数据、 1 根发送数据。4、局域网：局域网络（ Local Area Network）是一种在小的区域范围内是各种计算机和数据通信设备互连在一起的计算机通信网络。5、以太网 (Ethernet)：以太网是局域网中最常用的通信协议标准。它使用同轴电缆、双绞线、光纤等作为传输介质，采用载波多路访问和冲突检测(CSMA／CD)机制，数据传输速率可以达到10Mps以上。6、光纤：一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。一种传输光能的波导介质，一般由纤芯和包层组成。7、双绞线：两根金属线依距离周期性扭绞组成的电信传输线。10、网线。8、RS485/RS232 精品文档。2欢迎下载三、网络构建：昌平线 ISCS 采用主备、冗余、分层、分布式C/S 结构，采用 TCP/IP 协议，并采用行之有效的故障隔离和抗干扰措施。ISCS系统采用分层分布式结构，三级网络：中央级、车站级、现场级。中央级：综合监控系统面向全线；车站级：综合监控系统面向本车站；现场级：子系统主要进行现场数据采集和就地控制。精品文档。3欢迎下载（一）、中央级1、 停车场 ISCS结构（定泗路停车场）（1）停车场管理系统以太网交换机： 2 套 赫思曼MACH4002-48G-L3E 精品文档。4欢迎下载核心层服务器： 2 套 SUN实时兼历史 Sev...
