综合管廊工程监理细则

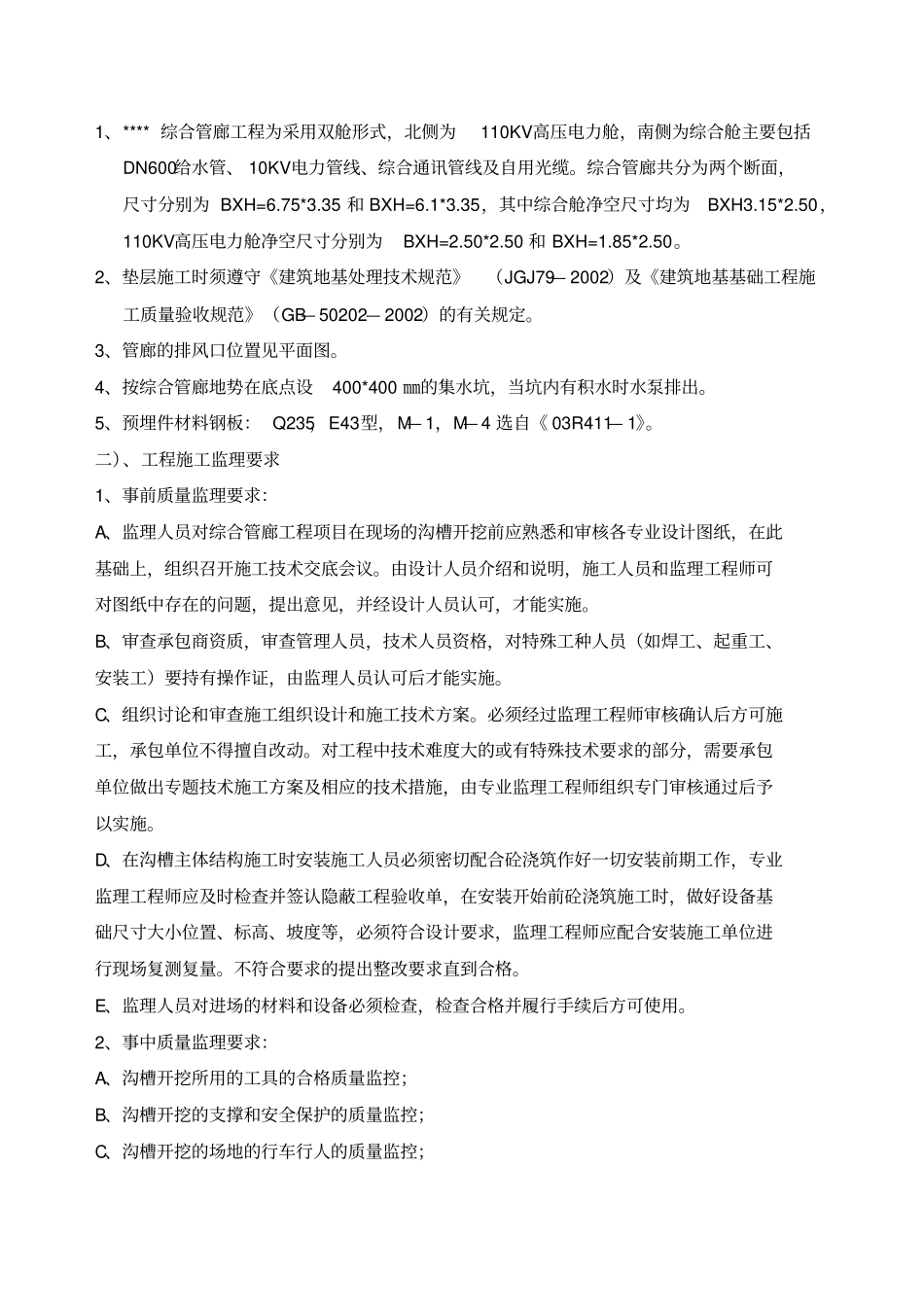

综合管廊工程监理实施细则编制﹕审批﹕1）、工程概况1.1 工程基本概况工程名称：工程地址：建设单位：代建单位：勘测单位：设计单位：施工单位：监理单位：1.2 工程概况及特点1、**** 综合管廊工程为采用双舱形式，北侧为110KV高压电力舱，南侧为综合舱主要包括DN600给水管、 10KV电力管线、综合通讯管线及自用光缆。综合管廊共分为两个断面，尺寸分别为 BXH=6.75*3.35 和 BXH=6.1*3.35，其中综合舱净空尺寸均为BXH3.15*2.50，110KV高压电力舱净空尺寸分别为BXH=2.50*2.50 和 BXH=1.85*2.50。2、垫层施工时须遵守《建筑地基处理技术规范》（JGJ79— 2002）及《建筑地基基础工程施工质量验收规范》（GB— 50202— 2002）的有关规定。3、管廊的排风口位置见平面图。4、按综合管廊地势在底点设400*400 ㎜的集水坑，当坑内有积水时水泵排出。5、预埋件材料钢板： Q235，E43型，M— 1，M— 4 选自《 03R411— 1》。二）、工程施工监理要求1、事前质量监理要求：A、监理人员对综合管廊工程项目在现场的沟槽开挖前应熟悉和审核各专业设计图纸，在此基础上，组织召开施工技术交底会议。由设计人员介绍和说明，施工人员和监理工程师可对图纸中存在的问题，提出意见，并经设计人员认可，才能实施。B、审查承包商资质，审查管理人员，技术人员资格，对特殊工种人员（如焊工、起重工、安装工）要持有操作证，由监理人员认可后才能实施。C、组织讨论和审查施工组织设计和施工技术方案。必须经过监理工程师审核确认后方可施工，承包单位不得擅自改动。对工程中技术难度大的或有特殊技术要求的部分，需要承包单位做出专题技术施工方案及相应的技术措施，由专业监理工程师组织专门审核通过后予以实施。D、在沟槽主体结构施工时安装施工人员必须密切配合砼浇筑作好一切安装前期工作，专业监理工程师应及时检查并签认隐蔽工程验收单，在安装开始前砼浇筑施工时，做好设备基础尺寸大小位置、标高、坡度等，必须符合设计要求，监理工程师应配合安装施工单位进行现场复测复量。不符合要求的提出整改要求直到合格。E、监理人员对进场的材料和设备必须检查，检查合格并履行手续后方可使用。2、事中质量监理要求：A、沟槽开挖所用的工具的合格质量监控；B、沟槽开挖的支撑和安全保护的质量监控；C、沟槽开挖的场地的行车行人的质量监控；D、综合管廊的进才量的现场质量强度技术监控；E、综合管廊检查人孔砼浇筑质量的技术监控；F、综合管廊钢筋水平筋的...
