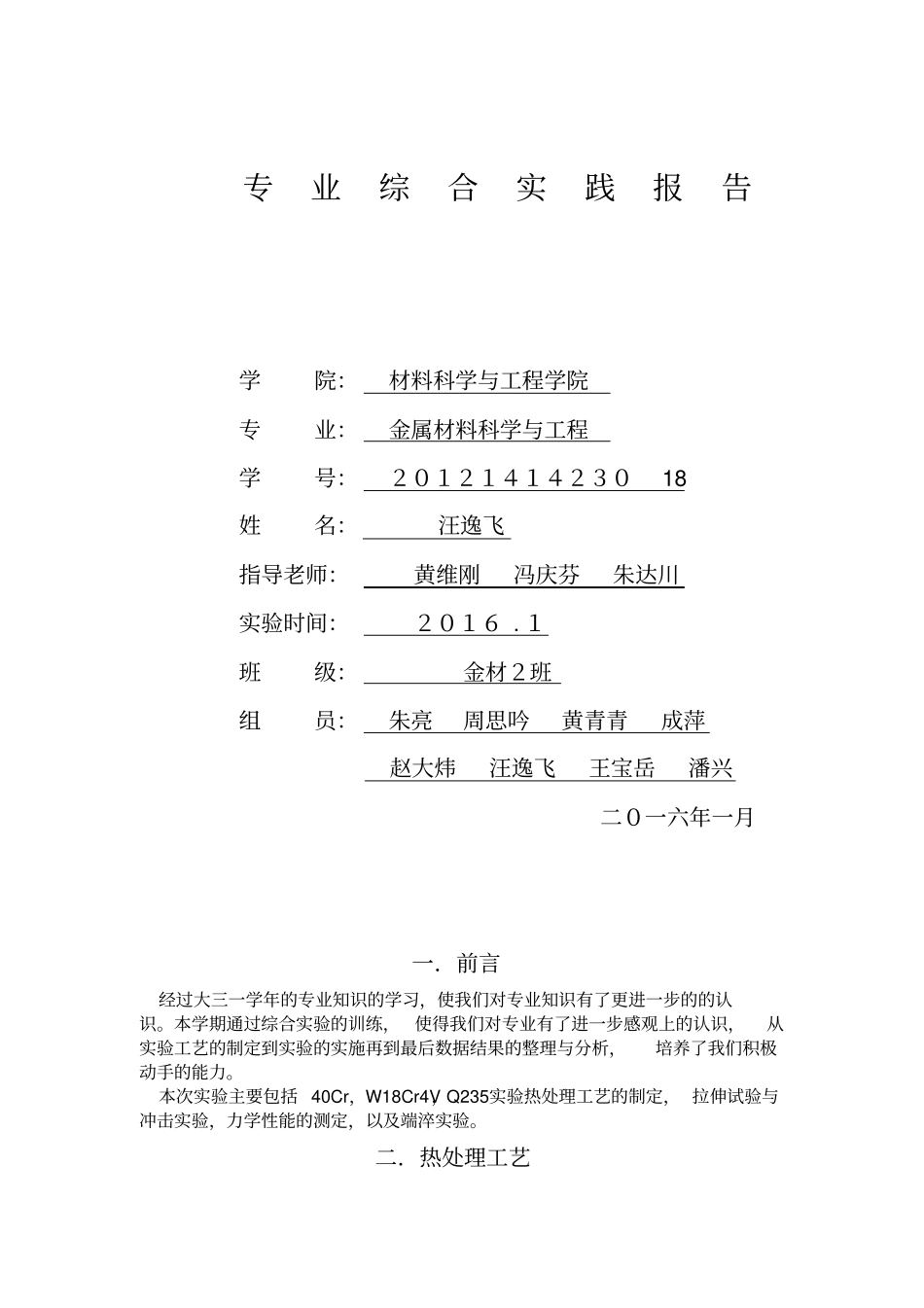

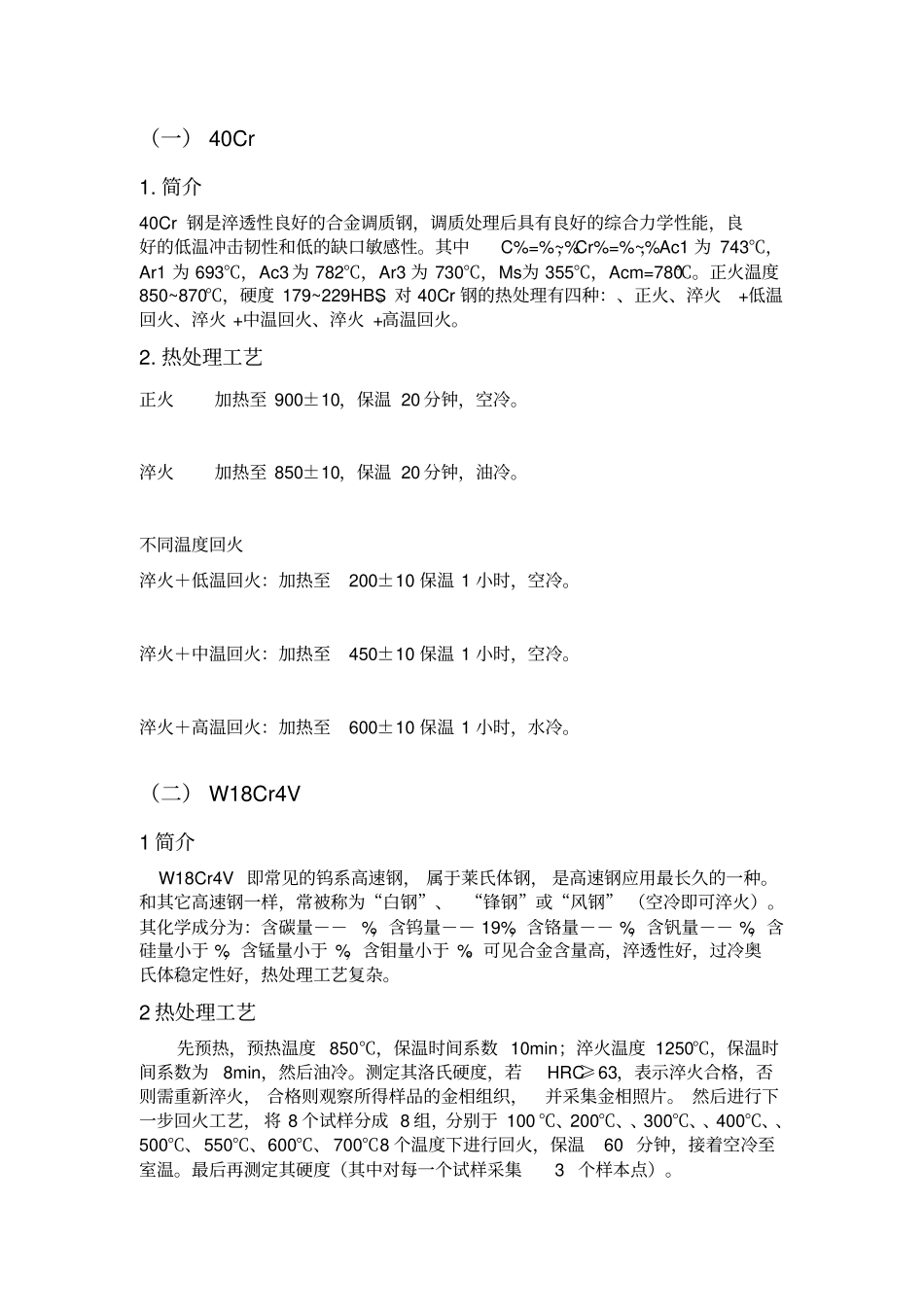

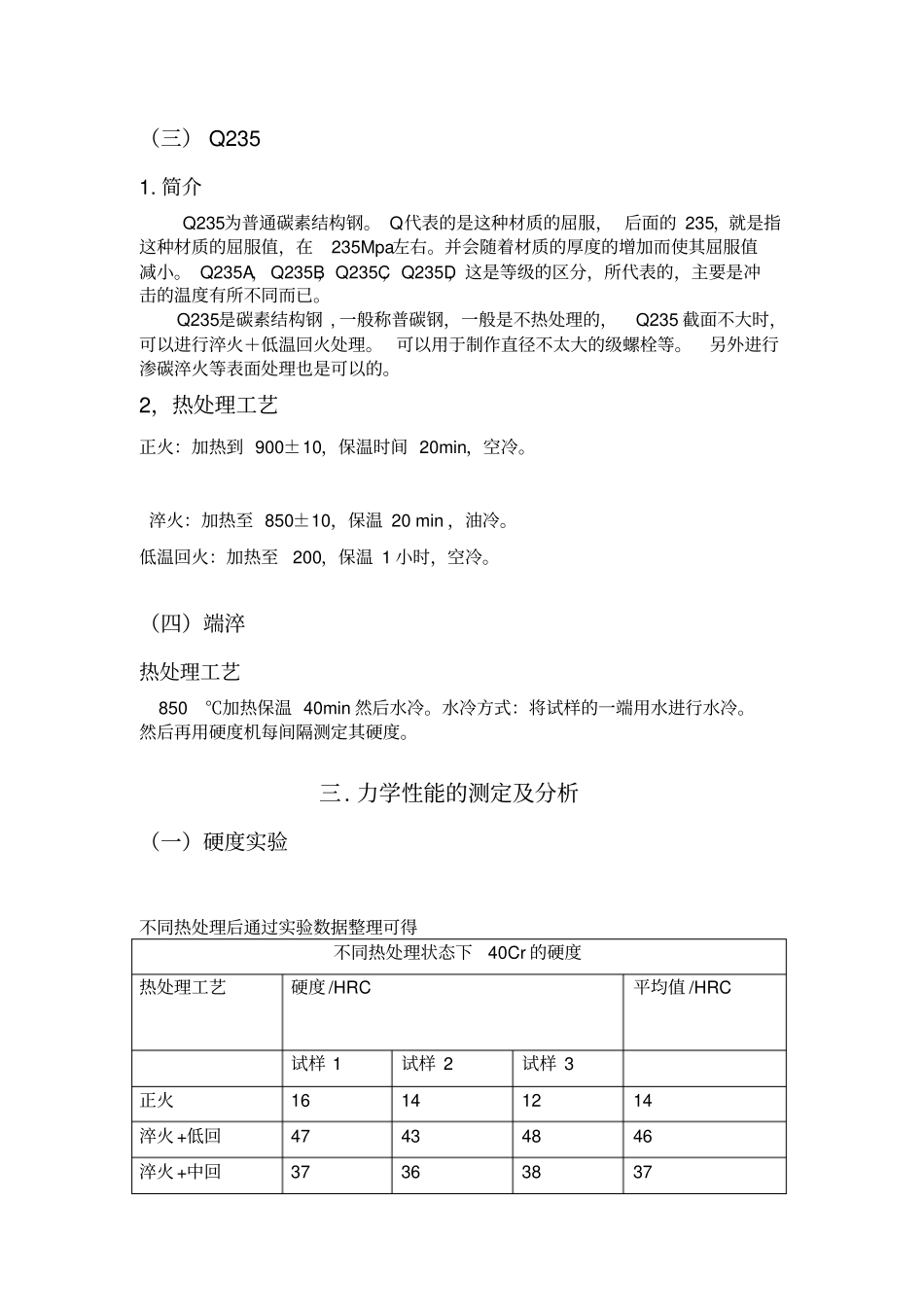

专业综合实践报告学院：材料科学与工程学院专业：金属材料科学与工程学号：２０１２１４１４２３０18 姓名：汪逸飞指导老师：黄维刚冯庆芬朱达川实验时间：２０１６ . １班级：金材２班组员：朱亮周思吟黄青青成萍赵大炜汪逸飞王宝岳潘兴二０一六年一月一．前言经过大三一学年的专业知识的学习，使我们对专业知识有了更进一步的的认识。本学期通过综合实验的训练，使得我们对专业有了进一步感观上的认识，从实验工艺的制定到实验的实施再到最后数据结果的整理与分析，培养了我们积极动手的能力。本次实验主要包括 40Cr，W18Cr4V，Q235实验热处理工艺的制定， 拉伸试验与冲击实验，力学性能的测定，以及端淬实验。二．热处理工艺（一） 40Cr1. 简介40Cr 钢是淬透性良好的合金调质钢，调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。其中C%=%~%，Cr%=%~%，Ac1 为 743℃，Ar1 为 693℃，Ac3 为 782℃，Ar3 为 730℃，Ms为 355℃，Acm=780℃。正火温度850~870℃，硬度 179~229HBS。对 40Cr 钢的热处理有四种：、正火、淬火+低温回火、淬火 +中温回火、淬火 +高温回火。2. 热处理工艺正火加热至 900±10，保温 20 分钟，空冷。淬火加热至 850±10，保温 20 分钟，油冷。不同温度回火淬火＋低温回火：加热至200±10 保温 1 小时，空冷。淬火＋中温回火：加热至450±10 保温 1 小时，空冷。淬火＋高温回火：加热至600±10 保温 1 小时，水冷。（二） W18Cr4V1 简介 W18Cr4V 即常见的钨系高速钢， 属于莱氏体钢， 是高速钢应用最长久的一种。和其它高速钢一样，常被称为“白钢”、 “锋钢”或“风钢” （空冷即可淬火）。其化学成分为：含碳量－－ %，含钨量－－ 19%，含铬量－－ %，含钒量－－ %，含硅量小于 %，含锰量小于 %，含钼量小于 %。可见合金含量高，淬透性好，过冷奥氏体稳定性好，热处理工艺复杂。2 热处理工艺先预热，预热温度 850℃，保温时间系数 10min；淬火温度 1250℃，保温时间系数为8min，然后油冷。测定其洛氏硬度，若 HRC≥63，表示淬火合格，否则需重新淬火， 合格则观察所得样品的金相组织，并采集金相照片。 然后进行下一步回火工艺， 将 8 个试样分成 8 组，分别于 100 ℃、200℃、、300℃、、400℃、、500℃、550℃、600℃、 700℃8 个温度下进行回火，保温 60 分钟，接着空冷至室温。最后再测定其硬度（其中对每一个试样采...
