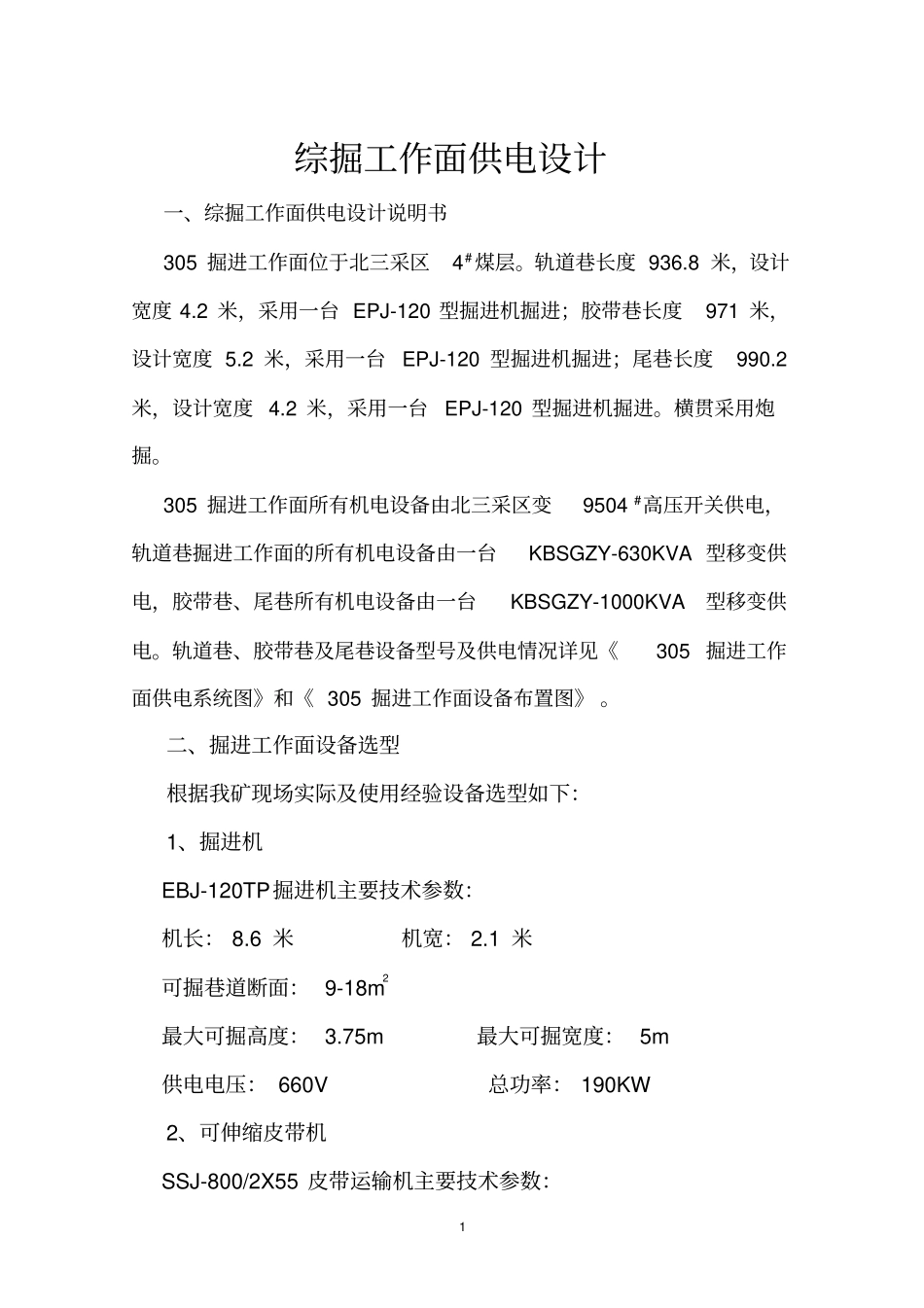

综掘工作面供电设计说明书

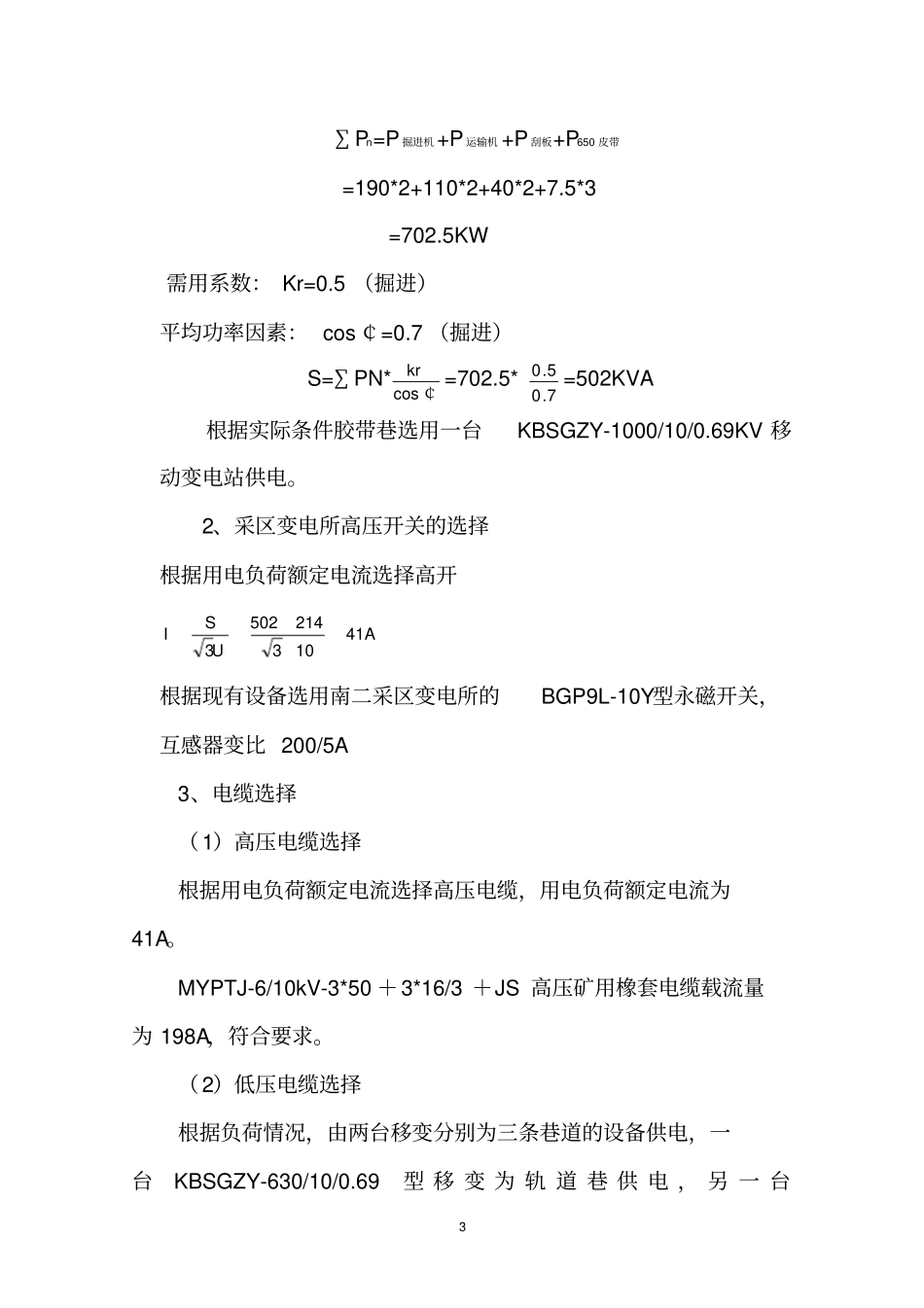

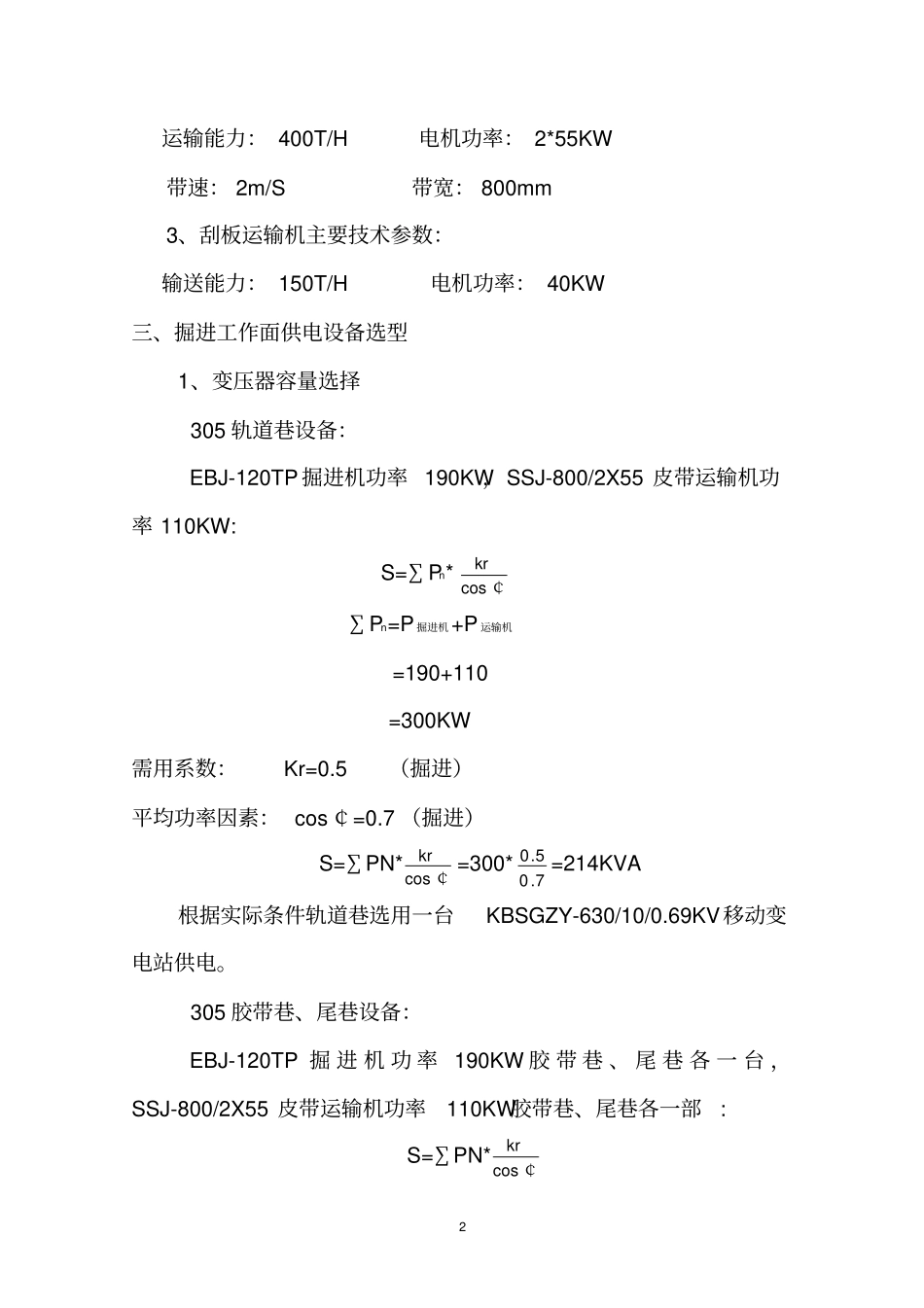

1 综掘工作面供电设计一、综掘工作面供电设计说明书305 掘进工作面位于北三采区4#煤层。轨道巷长度 936.8 米，设计宽度 4.2 米，采用一台 EPJ-120 型掘进机掘进；胶带巷长度971 米，设计宽度 5.2 米，采用一台EPJ-120 型掘进机掘进；尾巷长度990.2米，设计宽度 4.2 米，采用一台EPJ-120 型掘进机掘进。横贯采用炮掘。305 掘进工作面所有机电设备由北三采区变9504 #高压开关供电，轨道巷掘进工作面的所有机电设备由一台KBSGZY-630KVA 型移变供电，胶带巷、尾巷所有机电设备由一台KBSGZY-1000KVA型移变供电。轨道巷、胶带巷及尾巷设备型号及供电情况详见《305 掘进工作面供电系统图》和《 305 掘进工作面设备布置图》 。二、掘进工作面设备选型根据我矿现场实际及使用经验设备选型如下：1、掘进机EBJ-120TP掘进机主要技术参数：机长： 8.6 米机宽： 2.1 米可掘巷道断面： 9-18m2最大可掘高度： 3.75m 最大可掘宽度： 5m 供电电压： 660V 总功率： 190KW 2、可伸缩皮带机SSJ-800/2X55 皮带运输机主要技术参数：2 运输能力： 400T/H 电机功率： 2*55KW 带速： 2m/S 带宽： 800mm 3、刮板运输机主要技术参数：输送能力： 150T/H 电机功率： 40KW 三、掘进工作面供电设备选型1、变压器容量选择305 轨道巷设备：EBJ-120TP 掘进机功率 190KW，SSJ-800/2X55 皮带运输机功率 110KW: S=∑Pn*￠coskr∑Pn=P 掘进机+P 运输机=190+110 =300KW 需用系数： Kr=0.5（掘进）平均功率因素： cos￠=0.7 （掘进）S=∑PN*￠coskr=300*7.05.0=214KVA 根据实际条件轨道巷选用一台KBSGZY-630/10/0.69KV移动变电站供电。305 胶带巷、尾巷设备：EBJ-120TP 掘 进 机 功 率 190KW 胶 带 巷 、 尾 巷 各 一 台 ，SSJ-800/2X55 皮带运输机功率110KW胶带巷、尾巷各一部: S=∑PN*￠coskr3 ∑Pn=P 掘进机+P 运输机 +P 刮板+P650 皮带=190*2+110*2+40*2+7.5*3 =702.5KW 需用系数： Kr=0.5 （掘进）平均功率因素： cos￠=0.7 （掘进）S=∑PN*￠coskr=702.5*7.05.0=502KVA 根据实际条件胶带巷选用一台KBSGZY-1000/10/0.69KV 移动变电站供电。2、采区变电所高压开关的选择根据用电负荷额定电流选择高开AUSI411032145023根据现有设备选用南二采区变电所的BGP9L-10Y型永磁开关，互感器变比 200/5A 3、电缆选择（1）高压电缆选择根据用电负荷额定电流选择高压电缆，用电负荷额定电流为41...
