网络系统集成——校园网络系统集成

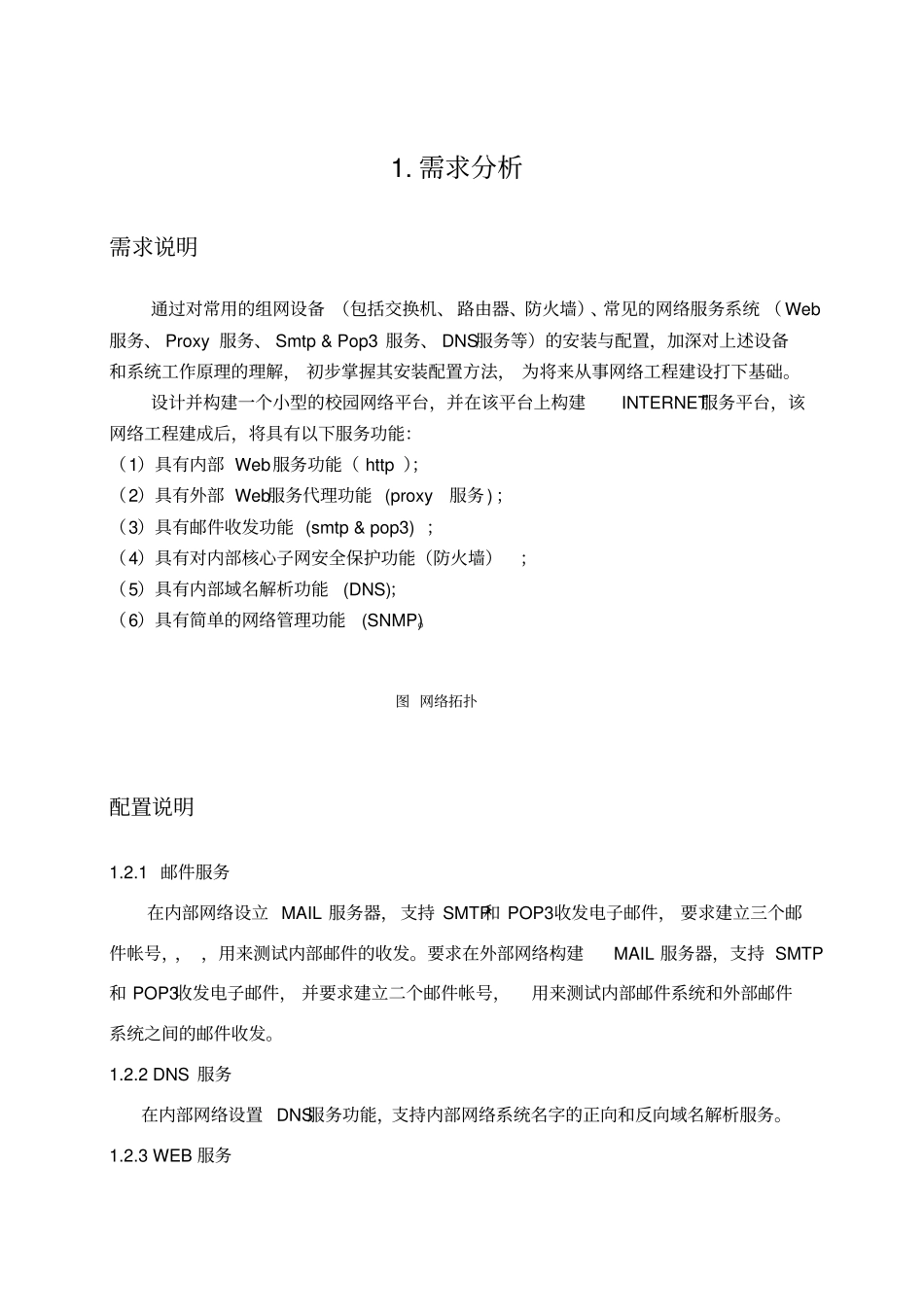

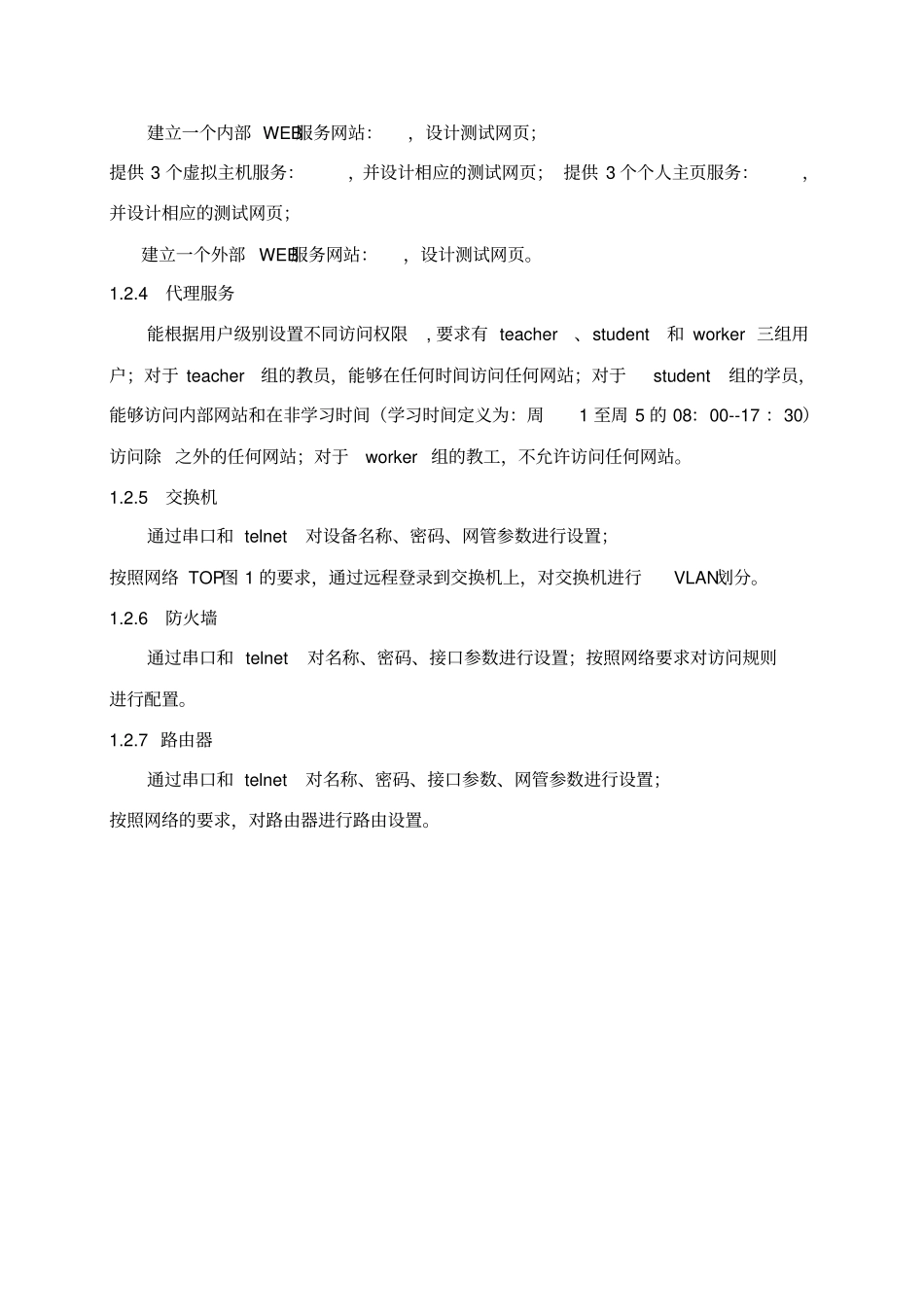

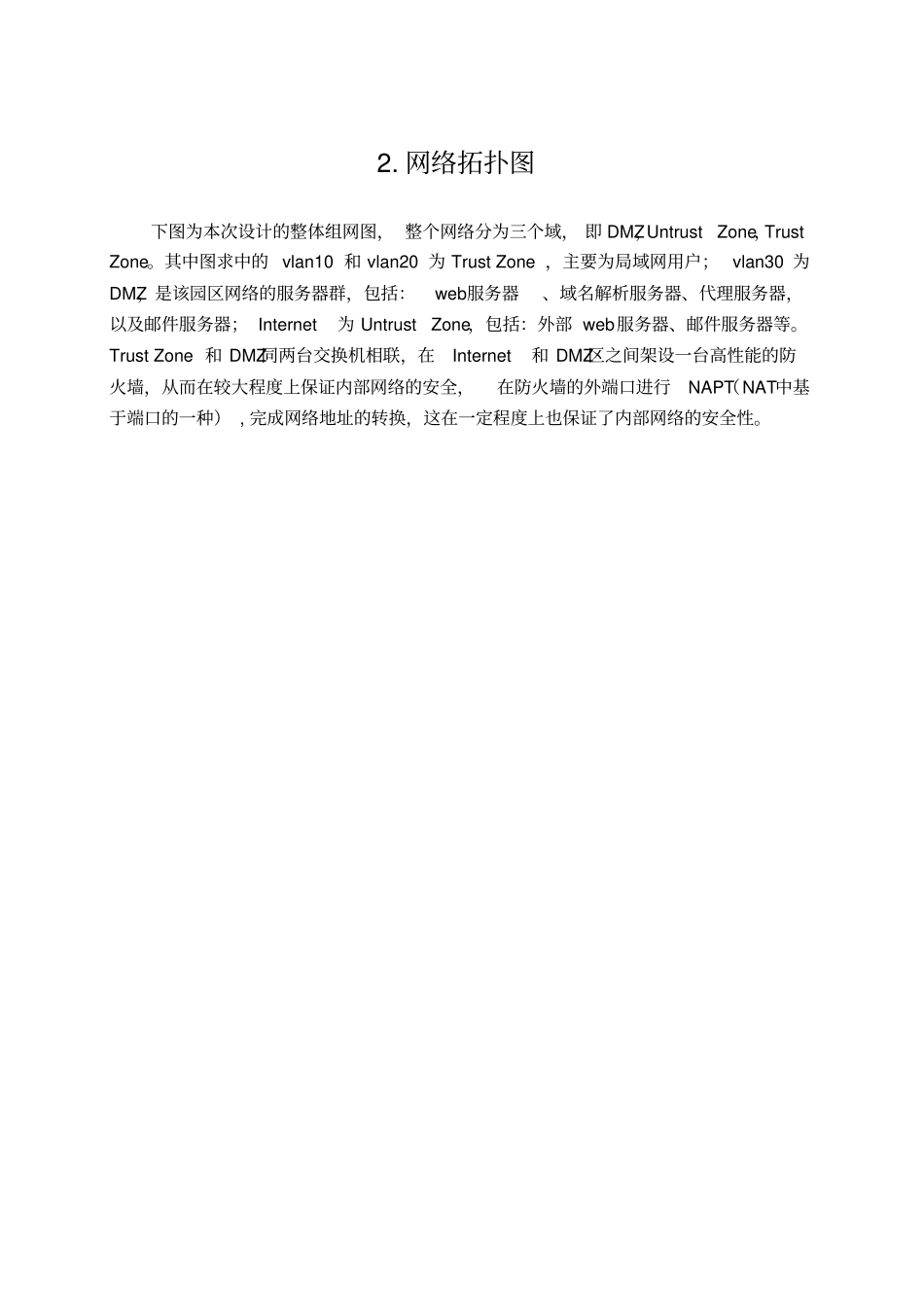

1. 需求分析需求说明通过对常用的组网设备 （包括交换机、 路由器、防火墙）、常见的网络服务系统 （ Web服务、 Proxy 服务、 Smtp & Pop3 服务、 DNS服务等）的安装与配置，加深对上述设备和系统工作原理的理解， 初步掌握其安装配置方法， 为将来从事网络工程建设打下基础。设计并构建一个小型的校园网络平台，并在该平台上构建INTERNET服务平台，该网络工程建成后，将具有以下服务功能：（1）具有内部 Web 服务功能（ http ）；（2）具有外部 Web服务代理功能 (proxy服务 ) ；（3）具有邮件收发功能 (smtp & pop3) ；（4）具有对内部核心子网安全保护功能（防火墙）；（5）具有内部域名解析功能(DNS)；（6）具有简单的网络管理功能(SNMP)。图 网络拓扑配置说明1.2.1 邮件服务在内部网络设立 MAIL 服务器，支持 SMTP和 POP3 收发电子邮件， 要求建立三个邮件帐号，， ，用来测试内部邮件的收发。要求在外部网络构建MAIL 服务器，支持 SMTP和 POP3收发电子邮件， 并要求建立二个邮件帐号，用来测试内部邮件系统和外部邮件系统之间的邮件收发。1.2.2 DNS 服务在内部网络设置 DNS服务功能，支持内部网络系统名字的正向和反向域名解析服务。1.2.3 WEB 服务建立一个内部 WEB服务网站：，设计测试网页；提供 3 个虚拟主机服务：，并设计相应的测试网页； 提供 3 个个人主页服务：，并设计相应的测试网页；建立一个外部 WEB服务网站：，设计测试网页。1.2.4 代理服务能根据用户级别设置不同访问权限, 要求有 teacher 、student 和 worker 三组用户；对于 teacher 组的教员，能够在任何时间访问任何网站；对于student 组的学员，能够访问内部网站和在非学习时间（学习时间定义为：周1 至周 5 的 08：00--17 ：30）访问除 之外的任何网站；对于worker 组的教工，不允许访问任何网站。1.2.5 交换机通过串口和 telnet对设备名称、密码、网管参数进行设置；按照网络 TOP图 1 的要求，通过远程登录到交换机上，对交换机进行VLAN划分。1.2.6 防火墙通过串口和 telnet对名称、密码、接口参数进行设置；按照网络要求对访问规则进行配置。1.2.7 路由器通过串口和 telnet对名称、密码、接口参数、网管参数进行设置；按照网络的要求，对路由器进行路由设置。2. 网络拓扑图下图为本次设计的整体组网图， 整个网络分为三个域， 即 DMZ，Untrust Zone，Trust Zone。其中图求中的 ...
