网络规划与设计试验报告

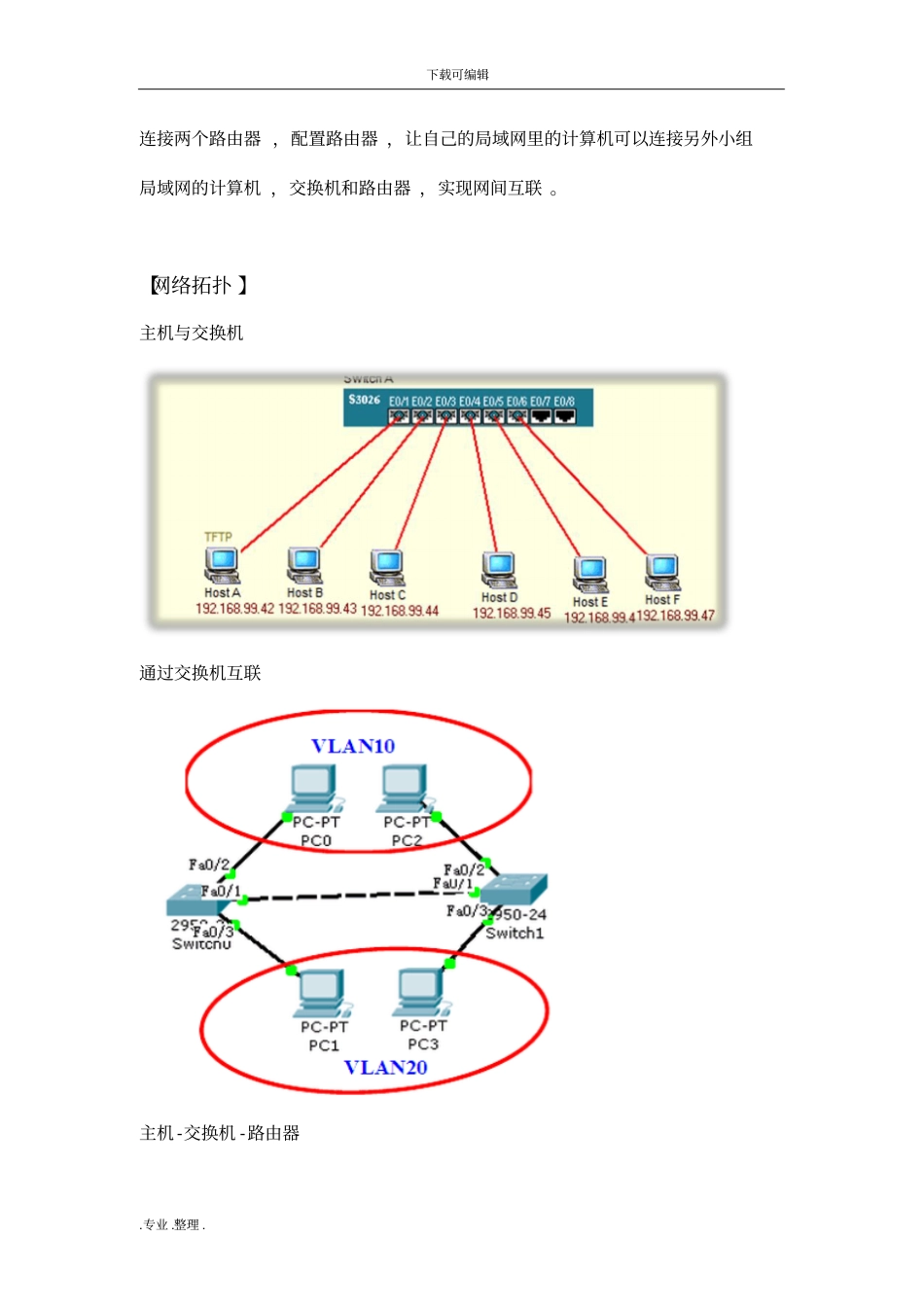

下载可编辑.专业 .整理 . 网络规划与设计实验报告学院：计算机与电子信息学院专业班级 ：网络工程 111 班学号：1107300304 姓名：刘江昆任课老师 ：莫林时间：2015.1.19 下载可编辑.专业 .整理 . 网络规划与设计实验网间互联实验【实验目的 】了解 VLAN 、交换机 、路由器之间的配置方法和指令， 学会使用网络拓扑完成网络规划与设计 ，实现网间互联 。【实验设备和环境 】华为交换机两台， 华为路由器两台，计算机四台 ，控制线一条 ，路由器串口线一条，标准网线若干 。【实验内容 】配置各PC 的 ip 地址及网关 ，配置VLAN 及所属端口 ，创建三个VLAN ：VLAN10 、VLAN20 和 VLAN30 ，配置端口 e0 到 3 属于 VLAN10 ， e4 到 6 属于 VLAN 20 ，e7 属于 VLAN30 。配置交换机之间的端口为Trunk 端口 ，并且允许所能通过的VLAN 指定端口Ethernet0/7 为 Trunk 端口，并允许所有 VLAN 可以通过 。利用三层交换机连接路由器，给交换机和路由器配置静态路由协议，使交换机下连接的计算机能连通路由器和其他VLAN 不同子网的主机 。下载可编辑.专业 .整理 . 连接两个路由器 ，配置路由器 ，让自己的局域网里的计算机可以连接另外小组局域网的计算机 ，交换机和路由器 ，实现网间互联 。【网络拓扑 】主机与交换机通过交换机互联主机 -交换机 -路由器下载可编辑.专业 .整理 . 通过路由器互联【实验步骤 】VLAN10 、VLAN20 的配置下载可编辑.专业 .整理 . 下载可编辑.专业 .整理 . 主机 IP 地址为 192.168.99.46 与主机地址为 192.168.99.45 为同一 VLAN 和同一子网段可以相互Ping 通，而与主机地址为 192.168.99.41 为不同 VLAN 无法相下载可编辑.专业 .整理 . 互 Ping 通。下载可编辑.专业 .整理 . 交换机配置下载可编辑.专业 .整理 . 配置 Switch A 的 VLAN 及所属端口的指令配置 Switch B 的 VLAN 及所属端口指令配置 Switch A 的 Trunk 端口指令配置 Switch B 的 Trunk 端口指令下载可编辑.专业 .整理 . IP 地址为 192.168.99.46 的主机与 192.168.99.54 的主机处在不同的局域网相同的 VLAN 可以 Ping 通，而与 192,168.99.41 的主机处在相同的局域网不同的VLAN 不能 Ping 通。连接三层交换机和路由器，配置三层交换机连接路由器的端口：下载可编辑.专业 .整理 . 进入连接路由器的端口e0/7 ...
