网络规划师复习题

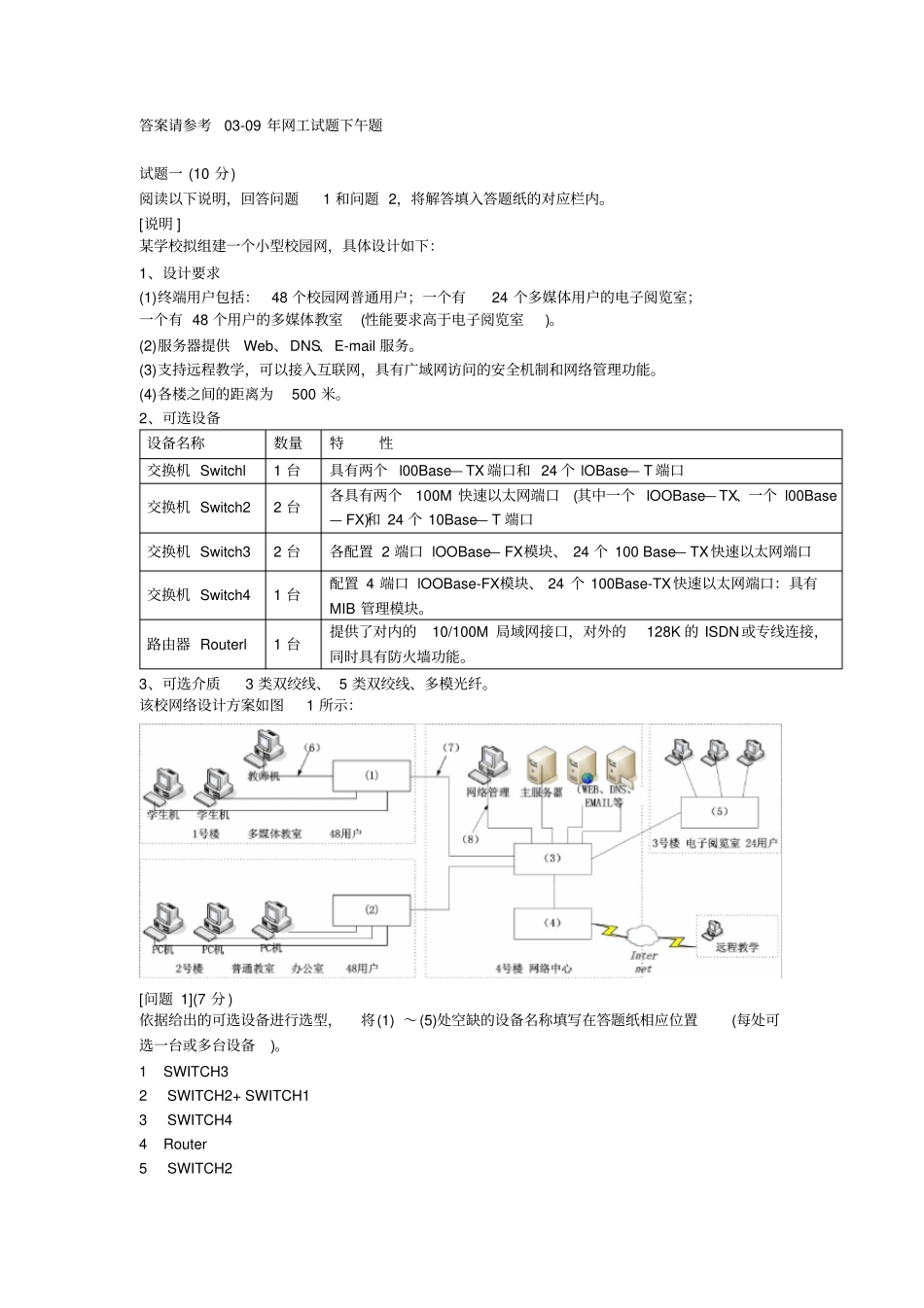

答案请参考03-09 年网工试题下午题试题一 (10 分) 阅读以下说明，回答问题1 和问题 2，将解答填入答题纸的对应栏内。[说明 ] 某学校拟组建一个小型校园网，具体设计如下：1、设计要求(1)终端用户包括：48 个校园网普通用户；一个有24 个多媒体用户的电子阅览室；一个有 48 个用户的多媒体教室(性能要求高于电子阅览室)。(2)服务器提供Web、DNS、E-mail 服务。(3)支持远程教学，可以接入互联网，具有广域网访问的安全机制和网络管理功能。(4)各楼之间的距离为500 米。2、可选设备设备名称数量特性交换机 Switchl 1 台具有两个 l00Base— TX 端口和 24 个 lOBase— T 端口交换机 Switch2 2 台各具有两个100M 快速以太网端口(其中一个 lOOBase— TX、一个 l00Base— FX)和 24 个 10Base— T 端口交换机 Switch3 2 台各配置 2 端口 lOOBase— FX模块、 24 个 100 Base— TX快速以太网端口交换机 Switch4 1 台配置 4 端口 lOOBase-FX模块、 24 个 100Base-TX快速以太网端口：具有MIB 管理模块。路由器 Routerl 1 台提供了对内的10/100M 局域网接口，对外的128K 的 ISDN或专线连接，同时具有防火墙功能。3、可选介质3 类双绞线、 5 类双绞线、多模光纤。该校网络设计方案如图1 所示：[问题 1](7 分 ) 依据给出的可选设备进行选型，将(1) ～(5)处空缺的设备名称填写在答题纸相应位置(每处可选一台或多台设备)。1SWITCH3 2 SWITCH2+ SWITCH1 3 SWITCH4 4Router 5 SWITCH2 [问题 2](3 分 ) 将(6)～(8)处空缺的介质填写在答题纸相应位置(所给介质可重复选择)。65 类双绞线7多模光纤85 类双绞线试题二 (10 分) 某学校在原校园网的基础上进行网络改造，网络方案如下图所示。其中网管中心位于办公楼的第三层，采用动态及静态结合的方式进行IP 地址的管理和分配。问题一： 设备选型是网络方案规划设计的一个重要方面，请用 200 字以内文字简要叙述设备选型的基本原则。问题二：从下表中为图中（1）-（5）处选择合适设备，将设备名称写在答题纸的相应位置（每设备限选一次） 。设备类型设备名称数量性能描述路由器Router1 1 模块化接入，固定的广域网接口+可选广域网接口，固定的局域网接口： 100/1000MBase-T/TX 交换机Switch1 1 交换容量：1.2T，转发性能：285Mbps ，可支持接口类型100/1000MBaseT、GE、10GE，电源冗余： 1+1 Switch2 1 交换容...
