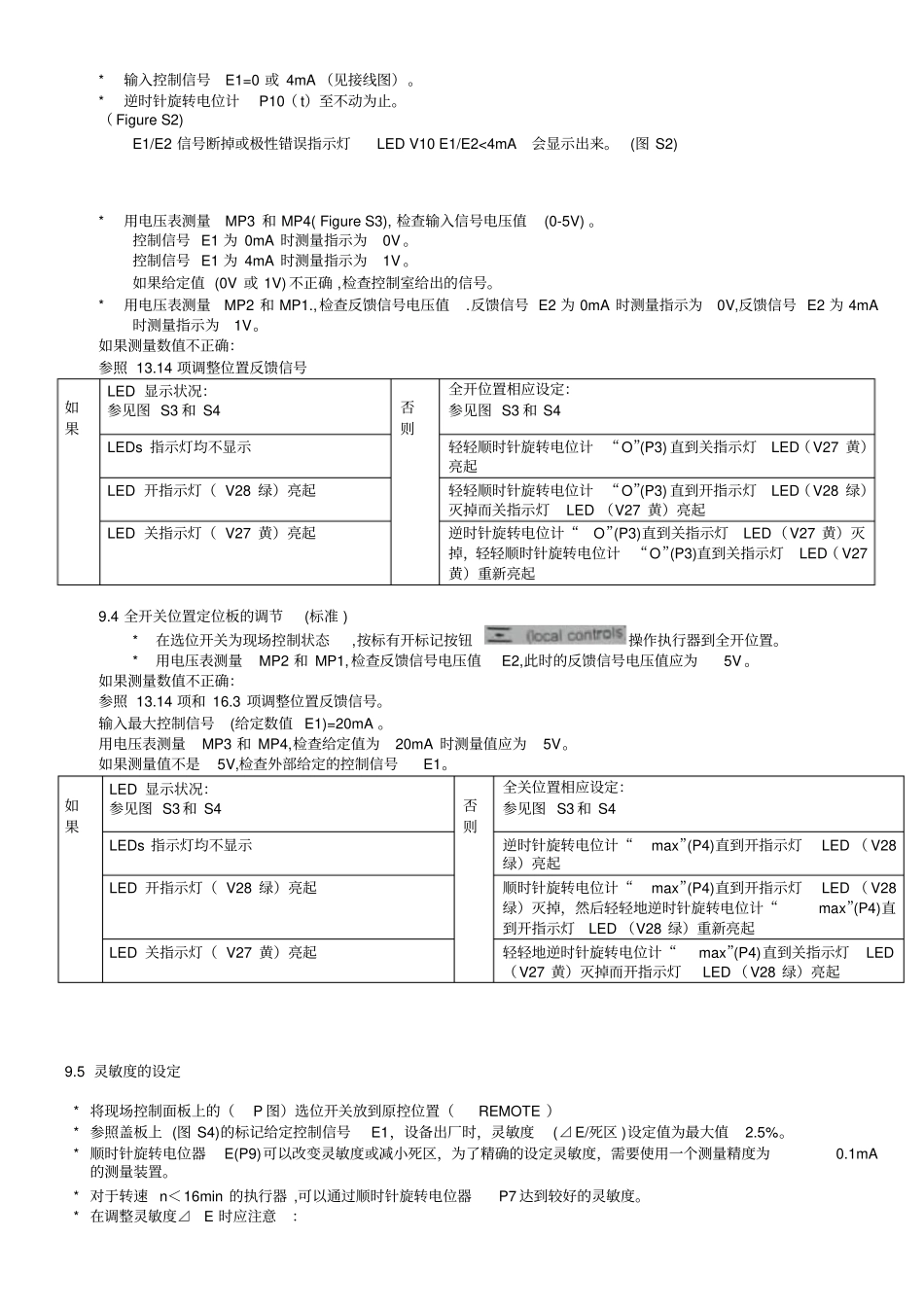

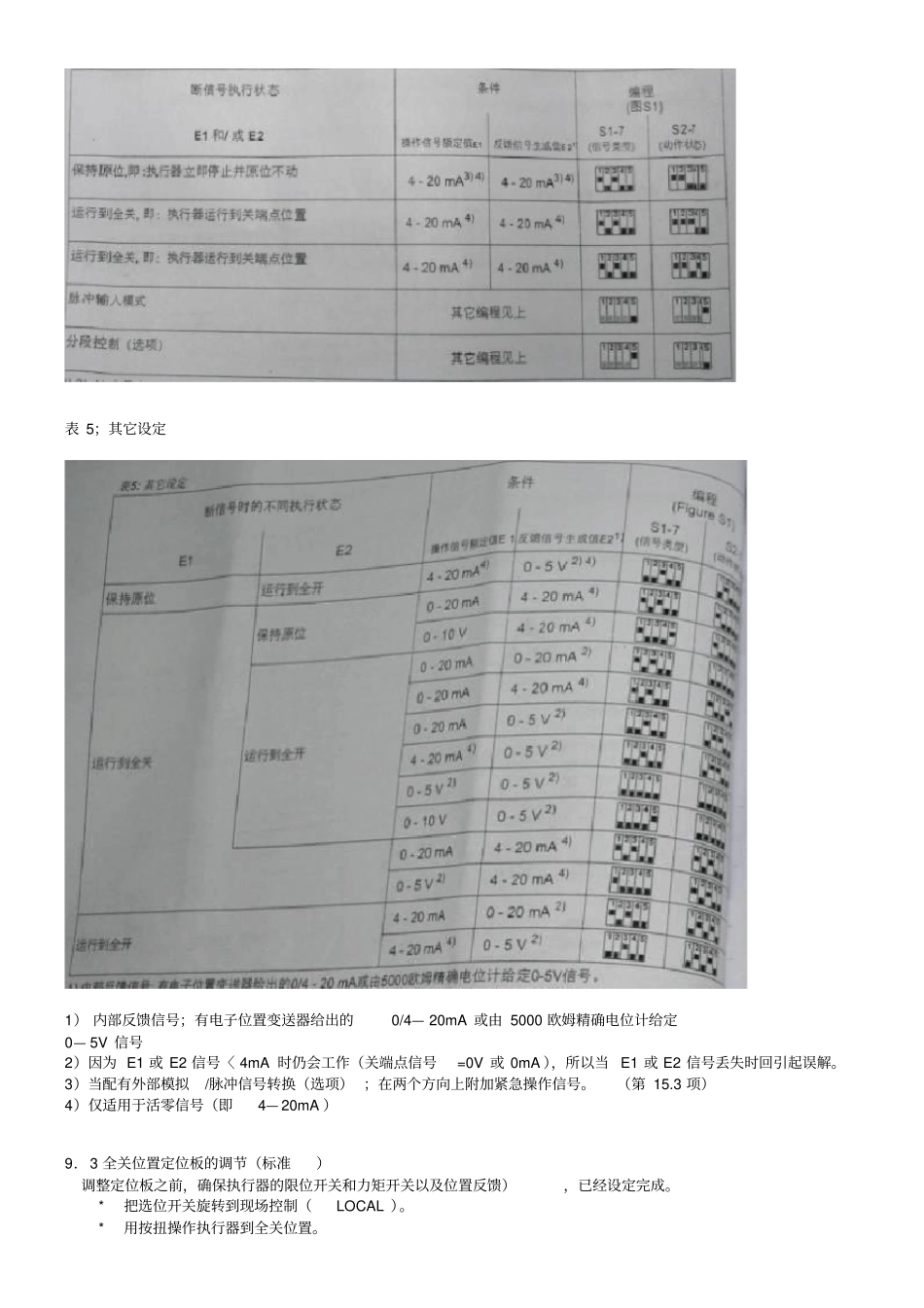

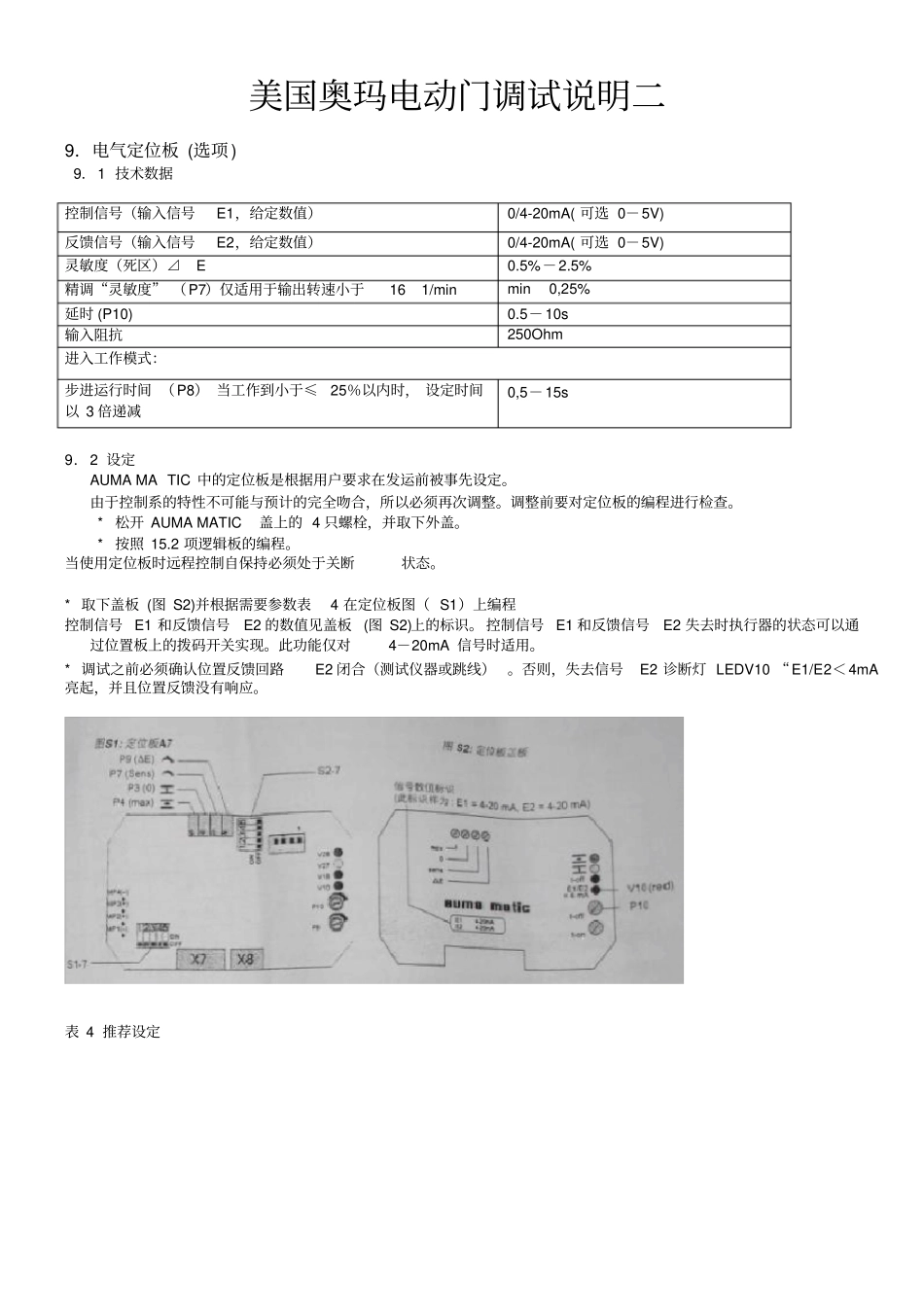

美国奥玛电动门调试说明二9．电气定位板 (选项 ) 9．1 技术数据控制信号（输入信号E1，给定数值）0/4-20mA( 可选 0－5V) 反馈信号（输入信号E2，给定数值）0/4-20mA( 可选 0－5V) 灵敏度（死区）⊿E 0.5%－2.5% 精调“灵敏度” （P7）仅适用于输出转速小于16 1/min min 0,25% 延时 (P10) 0.5－10s 输入阻抗250Ohm 进入工作模式：步进运行时间 （P8） 当工作到小于≤25％以内时， 设定时间以 3 倍递减0,5－15s 9．2 设定AUMA MA TIC 中的定位板是根据用户要求在发运前被事先设定。由于控制系的特性不可能与预计的完全吻合，所以必须再次调整。调整前要对定位板的编程进行检查。* 松开 AUMA MATIC盖上的 4 只螺栓，并取下外盖。* 按照 15.2 项逻辑板的编程。当使用定位板时远程控制自保持必须处于关断状态。* 取下盖板 (图 S2)并根据需要参数表4 在定位板图（ S1）上编程控制信号 E1 和反馈信号E2 的数值见盖板 (图 S2)上的标识。 控制信号 E1 和反馈信号E2 失去时执行器的状态可以通过位置板上的拨码开关实现。此功能仅对4－20mA 信号时适用。* 调试之前必须确认位置反馈回路E2 闭合（测试仪器或跳线） 。否则，失去信号E2 诊断灯 LEDV10 “E1/E2＜4mA亮起，并且位置反馈没有响应。表 4 推荐设定表 5；其它设定1） 内部反馈信号；有电子位置变送器给出的0/4— 20mA 或由 5000 欧姆精确电位计给定0— 5V 信号2）因为 E1 或 E2 信号〈 4mA 时仍会工作（关端点信号=0V 或 0mA ），所以当 E1 或 E2 信号丢失时回引起误解。3）当配有外部模拟/脉冲信号转换（选项） ；在两个方向上附加紧急操作信号。（第 15.3 项）4）仅适用于活零信号（即4— 20mA ）9．3 全关位置定位板的调节（标准）调整定位板之前，确保执行器的限位开关和力矩开关以及位置反馈），已经设定完成。* 把选位开关旋转到现场控制（LOCAL ）。* 用按扭操作执行器到全关位置。* 输入控制信号E1=0 或 4mA （见接线图）。* 逆时针旋转电位计P10（ t）至不动为止。（ Figure S2) E1/E2 信号断掉或极性错误指示灯LED V10 E1/E2<4mA会显示出来。 (图 S2) * 用电压表测量MP3 和 MP4( Figure S3), 检查输入信号电压值(0-5V) 。控制信号 E1 为 0mA 时测量指示为0V 。控制信号 E1 为 4mA 时测量指示为1V 。如果给定值 (0V 或 1V) 不正确 ,检查控制室给出的信号...
