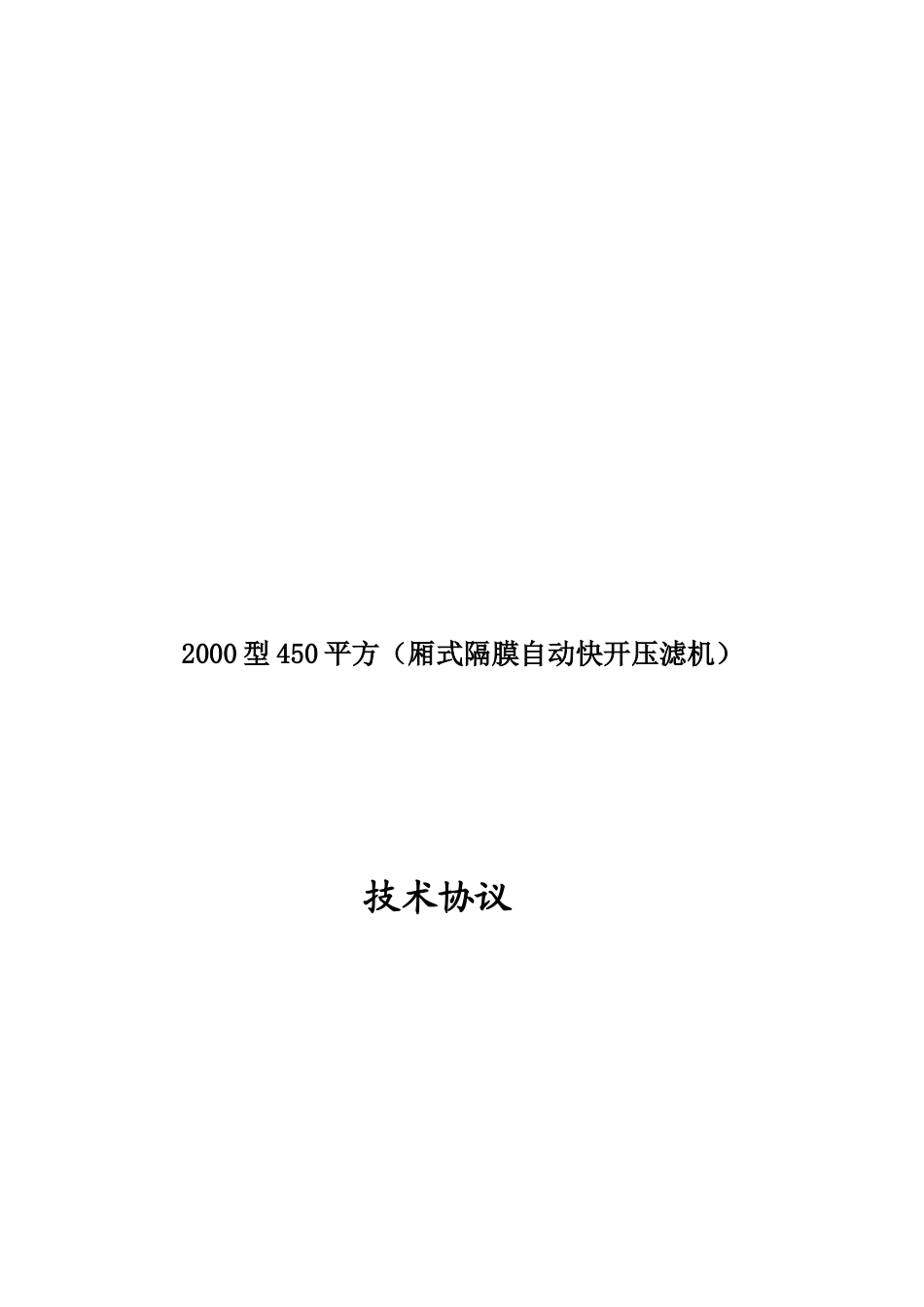

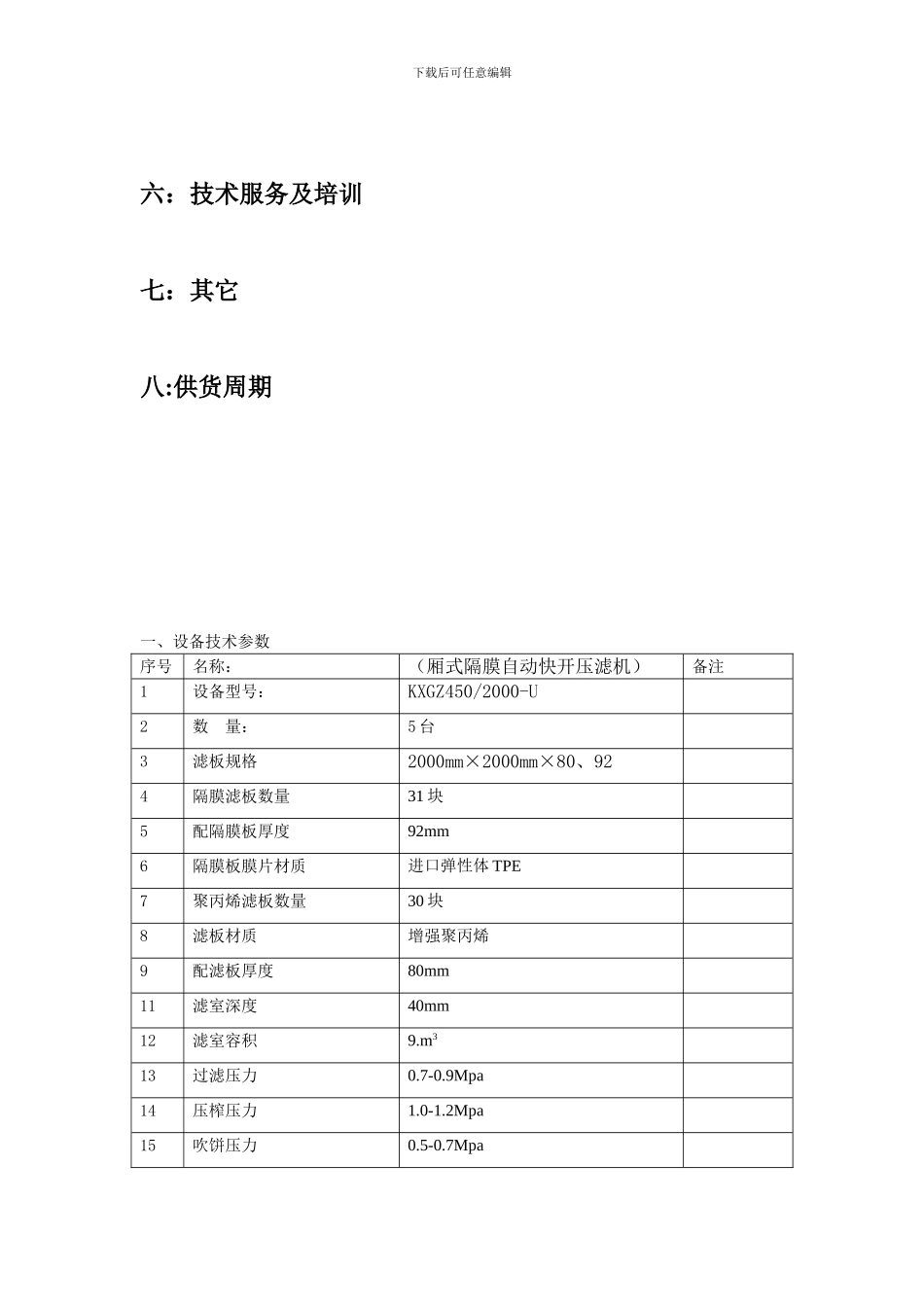

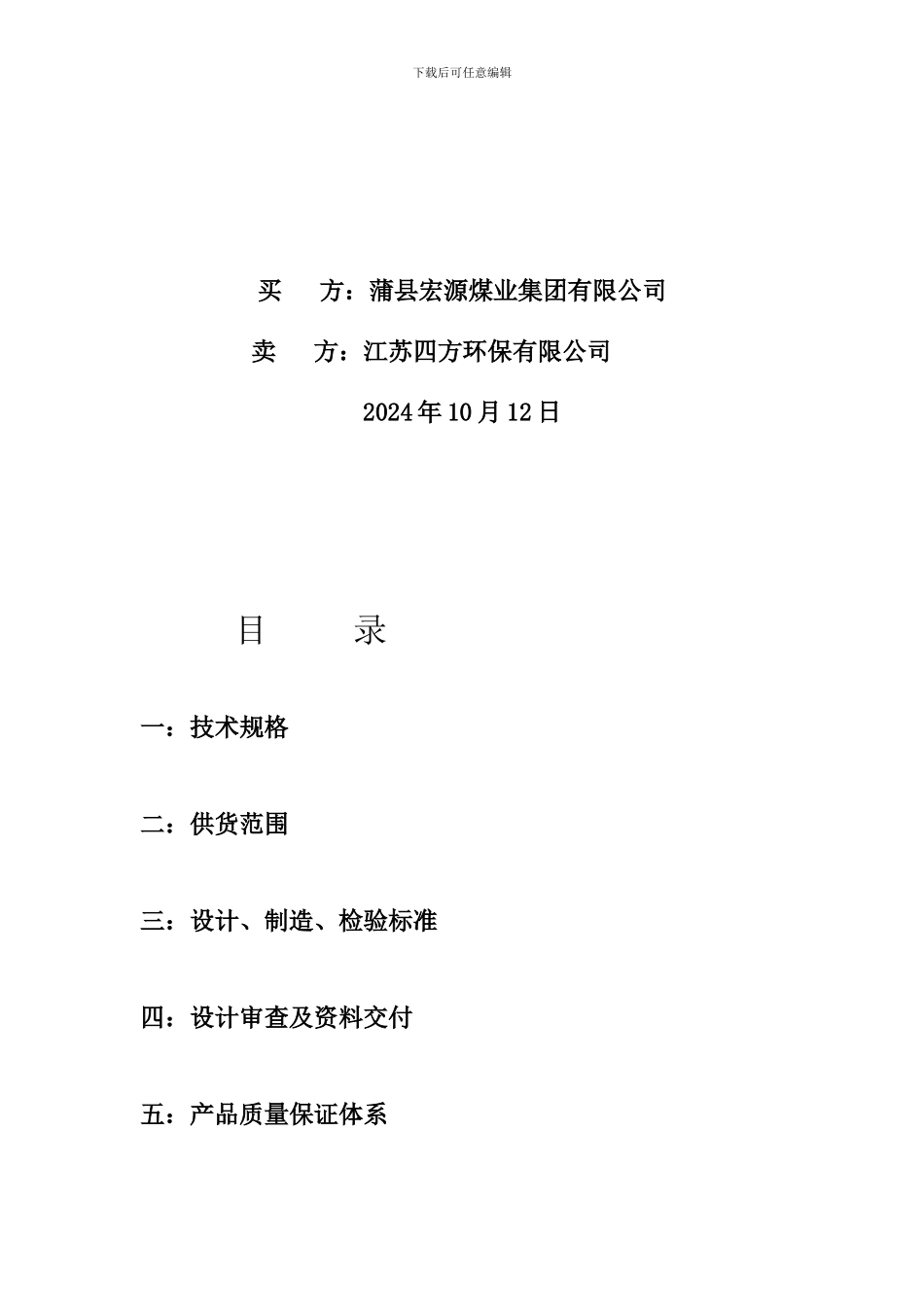

2000 型 450 平方（厢式隔膜自动快开压滤机） 技术协议下载后可任意编辑买 方：蒲县宏源煤业集团有限公司 卖 方：江苏四方环保有限公司2024 年 10 月 12 日 目 录一：技术规格二：供货范围三：设计、制造、检验标准四：设计审查及资料交付五：产品质量保证体系下载后可任意编辑六：技术服务及培训七：其它八:供货周期一、设备技术参数序号名称：（厢式隔膜自动快开压滤机）备注1设备型号：KXGZ450/2000-U 2数 量：5 台3滤板规格2000mm×2000mm×80、924隔膜滤板数量31 块5配隔膜板厚度92mm6隔膜板膜片材质进口弹性体 TPE7聚丙烯滤板数量30 块8滤板材质增强聚丙烯9配滤板厚度80mm11滤室深度40mm12滤室容积9.m313过滤压力0.7-0.9Mpa14压榨压力1.0-1.2Mpa15吹饼压力0.5-0.7Mpa下载后可任意编辑16压榨介质空气17压榨时间0.5-1.5min18每次循环时间20-40min （视煤质而定）19每小时循环次数 1-3 次/h （视煤质而定）20拉板方式电机变频自动拉板21翻板液压不锈翻板22出料外在水份20-26%（视煤质而定）23机座中心间距7.8 米24主电动机：11+5.5KW 380V 配电25重量：33000kg（参考重量）26油缸双 360MM 毫米油缸27卸料方式一拖三28入料方式两端入料二：供货范围2.1 多段拉开自动隔膜压滤机单台设备供货清单序号名 称技 术 规 格数量供 货 厂 家备 注1压滤机主体机架KXGZ450/2000—U1 台套衡水海江液压站2000 快开1 台北京华德电控箱2000 快开1 台衡水海江PLC 施奈德高压油管4 根衡水欧亚塑厢板2000 型中心入料30 块衡水海江膜板2000 型中心入料31 块衡水海江阀门气动3 个天津博纳斯威下载后可任意编辑滤液阀1.5 寸加长122 个衡水海江滤液阀4 分加长4 个衡水海江滤布2100*210063 套衡水海江尼龙 66 双层加衬2防腐板2000*20002 块衡水海江2.3 随机单台配件备品备件序号名称型号数量备注1手柄200010 只2水嘴200010 只3密封圈20001 套4拉板小链20005 条5夹布器200010 套6滤布20005 套三、设计、制造、检验标准执行 JB/T-2024 压滤机通用加工制造标准 四、设计审查及资料交付1、机械部分提供资料1.1 提供资料 (1) 设备外形图、重量 (2) 机组地脚螺栓布置图(3) 设备说明书（包含维护说明）及合格证 (4) 易损零部件明细表(5) 装箱单1.2 资料交付时间和份数 自合同签订之日起十个工作日内将图纸部分以电子版方式发给甲方。剩余资料随发运车辆一起发往甲方验收。2、设计审查为确保机...
