前溪金属结构安装监理细则VIP免费

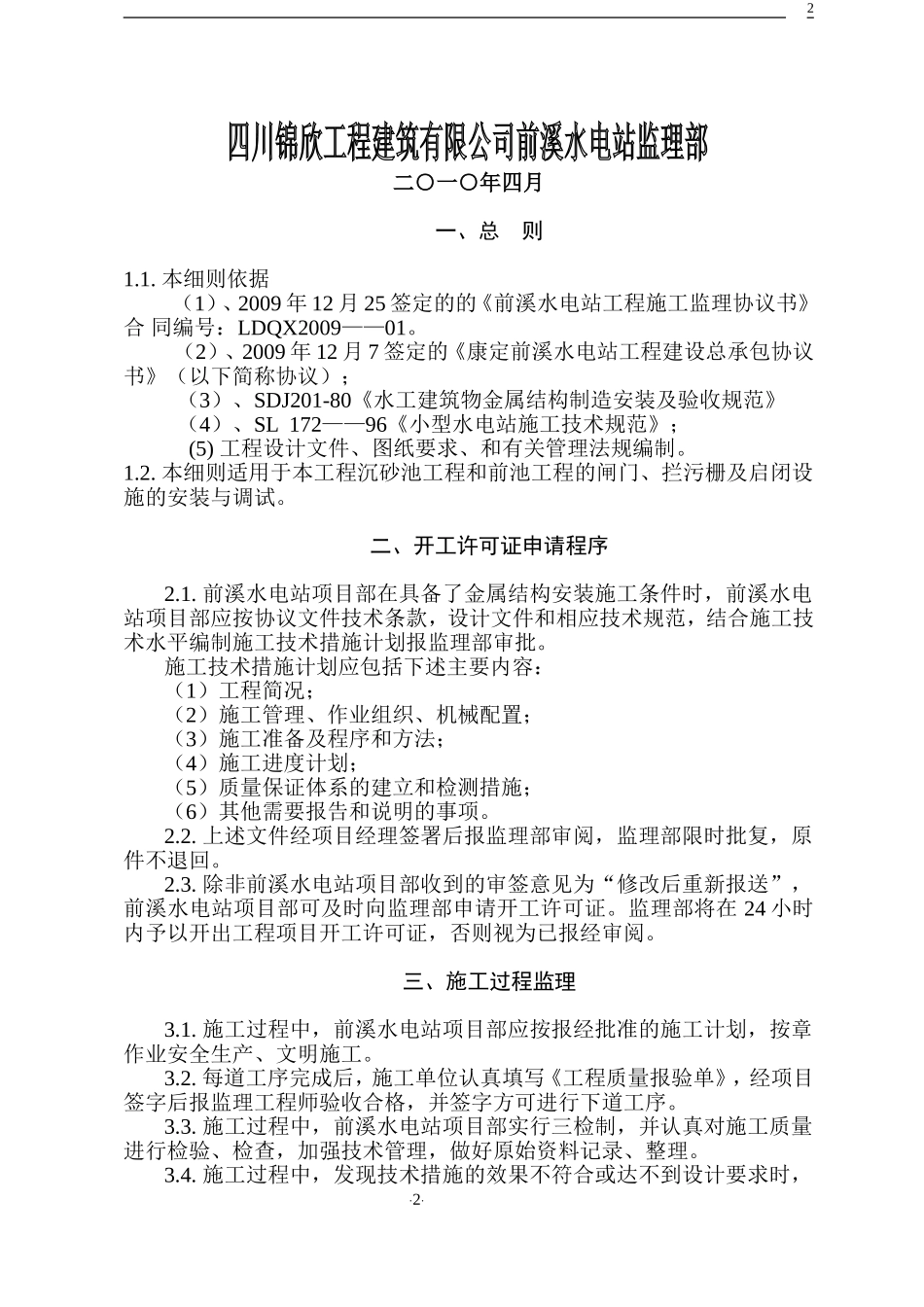

·1·1二○一○年四月一、总则1.1.本细则依据（1）、2009年12月25签定的的《前溪水电站工程施工监理协议书》合同编号：LDQX2009——01。（2）、2009年12月7签定的《康定前溪水电站工程建设总承包协议书》（以下简称协议）；（3）、SDJ201-80《水工建筑物金属结构制造安装及验收规范》（4）、SL172——96《小型水电站施工技术规范》；(5)工程设计文件、图纸要求、和有关管理法规编制。1.2.本细则适用于本工程沉砂池工程和前池工程的闸门、拦污栅及启闭设施的安装与调试。二、开工许可证申请程序2.1.前溪水电站项目部在具备了金属结构安装施工条件时，前溪水电站项目部应按协议文件技术条款，设计文件和相应技术规范，结合施工技术水平编制施工技术措施计划报监理部审批。施工技术措施计划应包括下述主要内容：（1）工程简况；（2）施工管理、作业组织、机械配置；（3）施工准备及程序和方法；（4）施工进度计划；（5）质量保证体系的建立和检测措施；（6）其他需要报告和说明的事项。2.2.上述文件经项目经理签署后报监理部审阅，监理部限时批复，原件不退回。2.3.除非前溪水电站项目部收到的审签意见为“修改后重新报送”，前溪水电站项目部可及时向监理部申请开工许可证。监理部将在24小时内予以开出工程项目开工许可证，否则视为已报经审阅。三、施工过程监理3.1.施工过程中，前溪水电站项目部应按报经批准的施工计划，按章作业安全生产、文明施工。3.2.每道工序完成后，施工单位认真填写《工程质量报验单》，经项目签字后报监理工程师验收合格，并签字方可进行下道工序。3.3.施工过程中，前溪水电站项目部实行三检制，并认真对施工质量进行检验、检查，加强技术管理，做好原始资料记录、整理。3.4.施工过程中，发现技术措施的效果不符合或达不到设计要求时，·2·2应及时报监理部，提出调整措施报监理部批准后实施。3.5.监理部的巡视和监理工程师的旁站、监督和检查，发现违反设计要求和技术要求时，有权采取口头违规警告，书面违规警告，直至指令返工、停工等方式予以制止，由此而造成的工期延误与经济损失由前溪水电站项目部自负。四、施工技术要求4.1.闸门、拦污栅、启闭设施及电气设备材料选取要符合设计要求强度，生产厂家按设计图纸加工，并附有总图、装配图、零件图和出厂合格证，运抵工地经检查符合质量评定表中要求，经监理工程师复检后方可进行安装。4.2.运抵工地的闸门启闭机及电气设备暂时不安装的，应安排专人妥善保存，防止丢失或人为损坏。4.3.金属结构预埋件包括底轨、侧轨、启闭机基础螺栓等均应正确无误。4.4.构件划线和检查所用的钢尺和各种测量工具应经过校核，所用的样板，误差不应大于0.5mm。4.5.用于测量高程和安装轴线的基准点及安装用的控制点均应明显，牢固和便于使用，并应用不低于下列精度且经过校验的钢尺和仪器进行测量：（1）精度为万分之一的钢尺；（2）DJ2型经纬仪；（3）DS3型水准仪。4.6.闸门和拦污栅埋件安装的允许偏差应符合设计规定和SDJ201-80对埋件安装的要求。4.7.止水橡皮表面应光滑平直，其厚度允许偏差为±1mm，其余外形尺寸的允许偏差为设计尺寸的2%，安装后，两侧止水中心距离和顶止水中心到底止水底缘距离的偏差均不超过±3mm。止水不平度不应超过2mm。4.8.固定式启闭机安装应根据起吊中心线找正，其纵横向中心线偏差不应超过±3mm，高程偏差不应超过±5mm，水平偏差不应于大于0.5/1000。4.9.电葫芦轨道基础螺栓对轨道中心线距离的偏差不应超过±2mm，轨道安装后，螺纹应露出2~5扣，轨道安装的允许偏差应符合设计要求和有关规范规定。5.0.电气设备安装符合设计及有关规程要求。五、施工质量控制5.1.埋件安装前门槽中的模板等杂物必须清除干净。一、二期砼的结合面应全部凿毛，二期混凝土的断面尺寸和预埋锚栓位置应符合图纸规定。5.2.埋件安装调整后，应用加固钢筋与预埋锚栓焊牢，锚栓应扳直，加固钢筋的直径不应小于锚栓的直径，其两端与埋件及锚栓的焊接长度，均不应小于50mm。5.3.埋件安装完，经检查合格后，应在5~7天内浇筑二期砼。如过期或·3·3有碰撞，应予复测，复测合格，方可浇筑砼。浇筑时，应注意防止撞击。5.4.对...
